Сплитстоун VS-134.12-13 (МЗ) (Q) [17/30] Техническое обслуживание

www.splitstone.ru Виброплита VS-134

3 Техническое обслуживание

Поз. Артикул Наименование

6133 Плита ВП21А.01.000

29505 Платформа 134.02.000

4170 Подушка 244.00.200

40536 Муфта VS244.300-01

60940 Прижим VS134.300

60782 Кожух 134.04.000

60944 Шкив VS134.402

3817 Двигатель бензиновый Honda GX160 K1 QX4 (5,5HP)

1049 Ремень клиновой AV13x850La, Gates 6464 (XPA 832)

3990 Болт М 8-6gх20.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

4037 Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

4305 Гайка М 8-6H.8.016 ГОСТ 5915-70 (DIN 934)

4250 Шайба 8.65Г.016 ГОСТ 6402-70 (DIN 127)

4253 Шайба 12.65Г.016 ГОСТ 6402-70 (DIN 127)

1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021)

2804 Шайба 12.01.016 ГОСТ 6958-78 (DIN 9021)

4202 Шайба 8.01.016 ГОСТ 11371-78 (DIN 125)

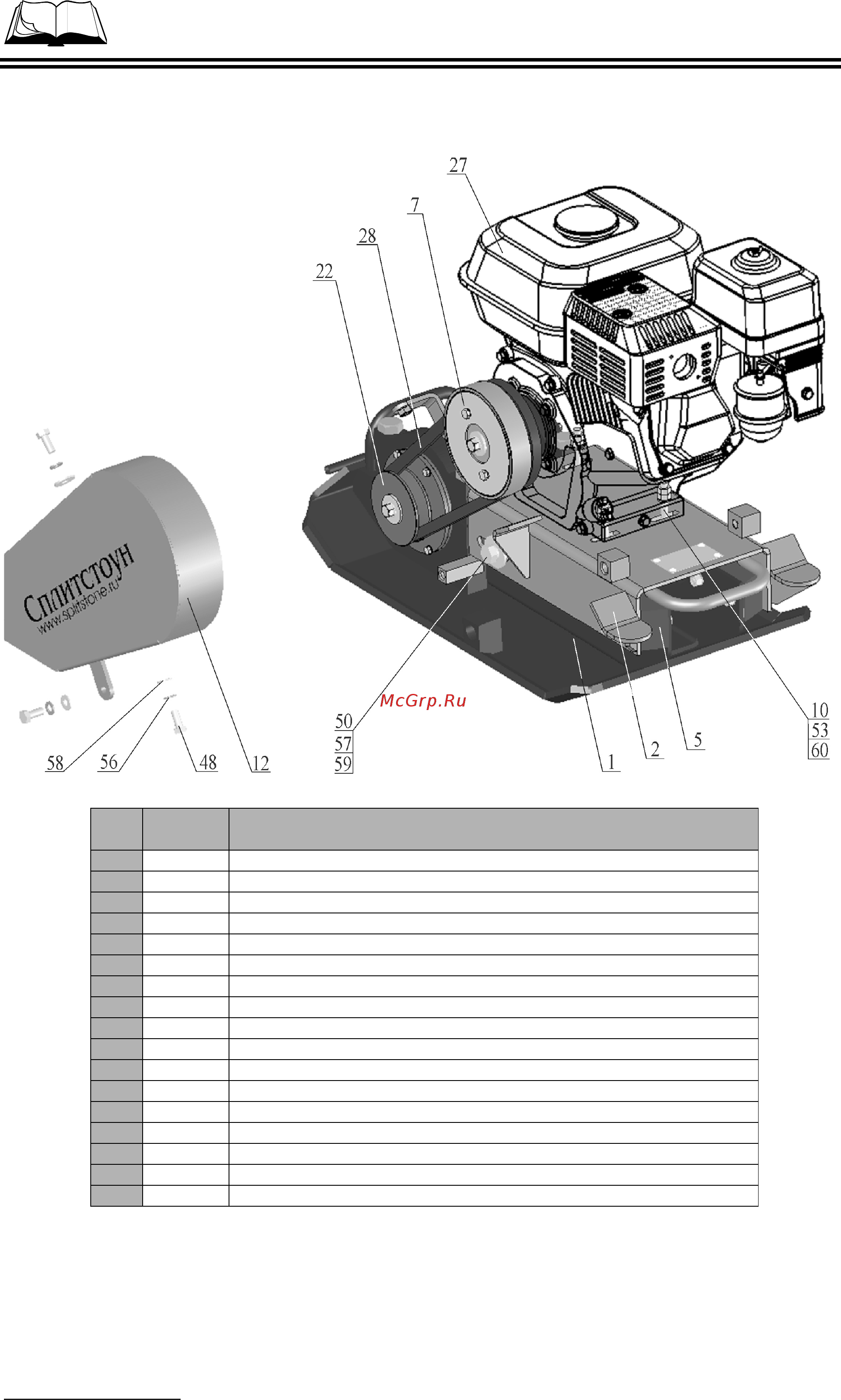

Рисунок 3 – Замена и натяжение приводного ремня
