1 Описание и принцип работы

1.3 Устройство и принцип работы

Здесь и далее (кроме Раздела 6) в таблицах в рисунках указаны наимено-

вание и обозначение узлов и деталей к виброплите с двигателем Honda

GX160 с дюймовым валом (литеры в обозначении двигателя “QX”).

Поз. Артикул Наименование

6133 Плита ВП21А.01.000

29505 Платформа 134.02.000

6158 Водило ВП21А.05.000

4170 Подушка 244.00.200

60942 Вибратор VS134.400

40533 Муфта VS244.300

2719 Колесо VS244.120

5384 Канистра К10.01.000

60782 Кожух 134.04.000

3817 Двигатель бензиновый Honda GX160 K1 QX4 (5,5HP)

1049 Ремень клиновой AV13x850La, Gates 6464 (XPA 832)

3990 Болт М 8-6gх20.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

4250 Шайба 8.65Г.016 ГОСТ 6402-70 (DIN 127)

1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021)

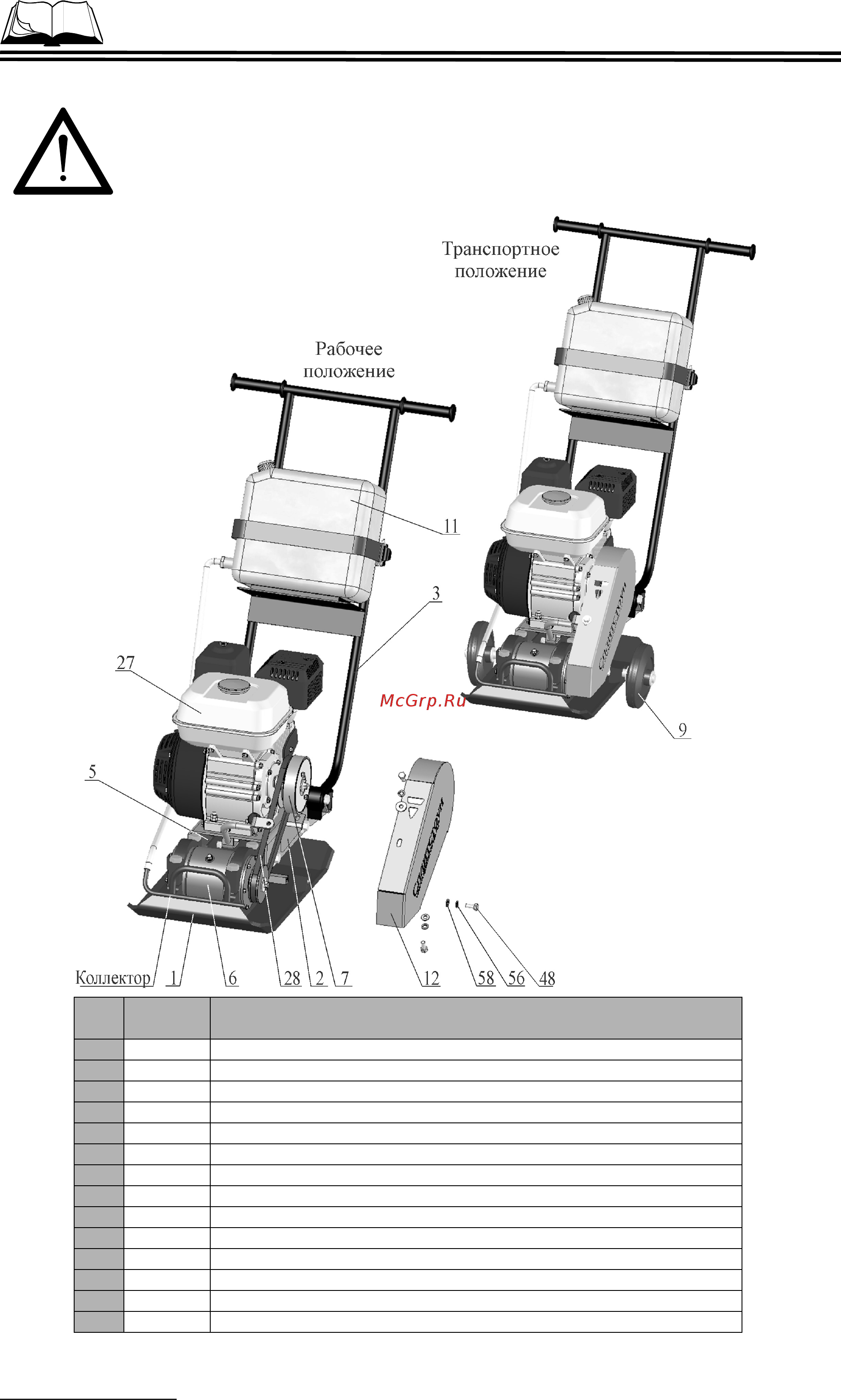

Рисунок 1 – Устройство виброплиты
