Сплитстоун VS-134.12-13 (МЗ) (Q) [18/30] Техническое обслуживание

Виброплита VS-134 www.splitstone.ru

3 Техническое обслуживание

Поз. Артикул Наименование

40536 Муфта VS244.300-01

60944 Шкив VS134.402

3817 Двигатель бензиновый Honda GX160 K1 QX4 (5,5HP)

1049 Ремень клиновой AV13x850La, Gates 6464 (XPA 832)

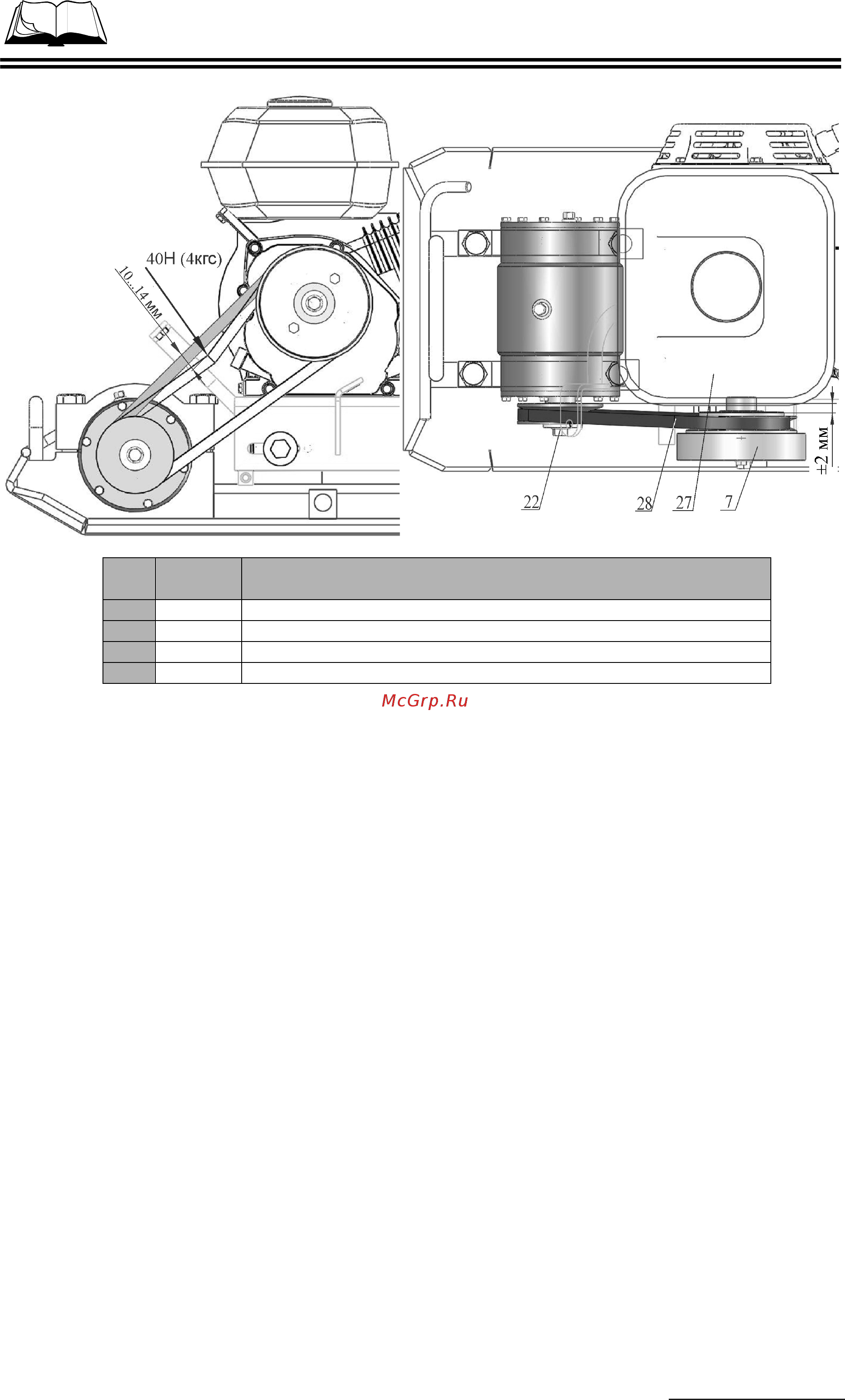

Рисунок 4 – Проверка натяжения приводного ремня

3.3.4 Замена приводного ремня

Замена производится в соответствии с рисунком 3:

 снимите кожух поз.12, отвернув три болта поз.48 с шайбами крепления кожуха;

 ослабьте затяжку болтов поз.50 крепления платформы поз.2 к подушкам поз.5, отвернув

их на несколько оборотов;

 переместите платформу поз.2 вперед по ходу движения

виброплиты, ослабьте натяжение

ремня;

 замените ремень поз.28;

 произведите натяжение ремня (раздел 3.3.3);

 установите кожух поз.12, затяните болты поз.48 с шайбами.
