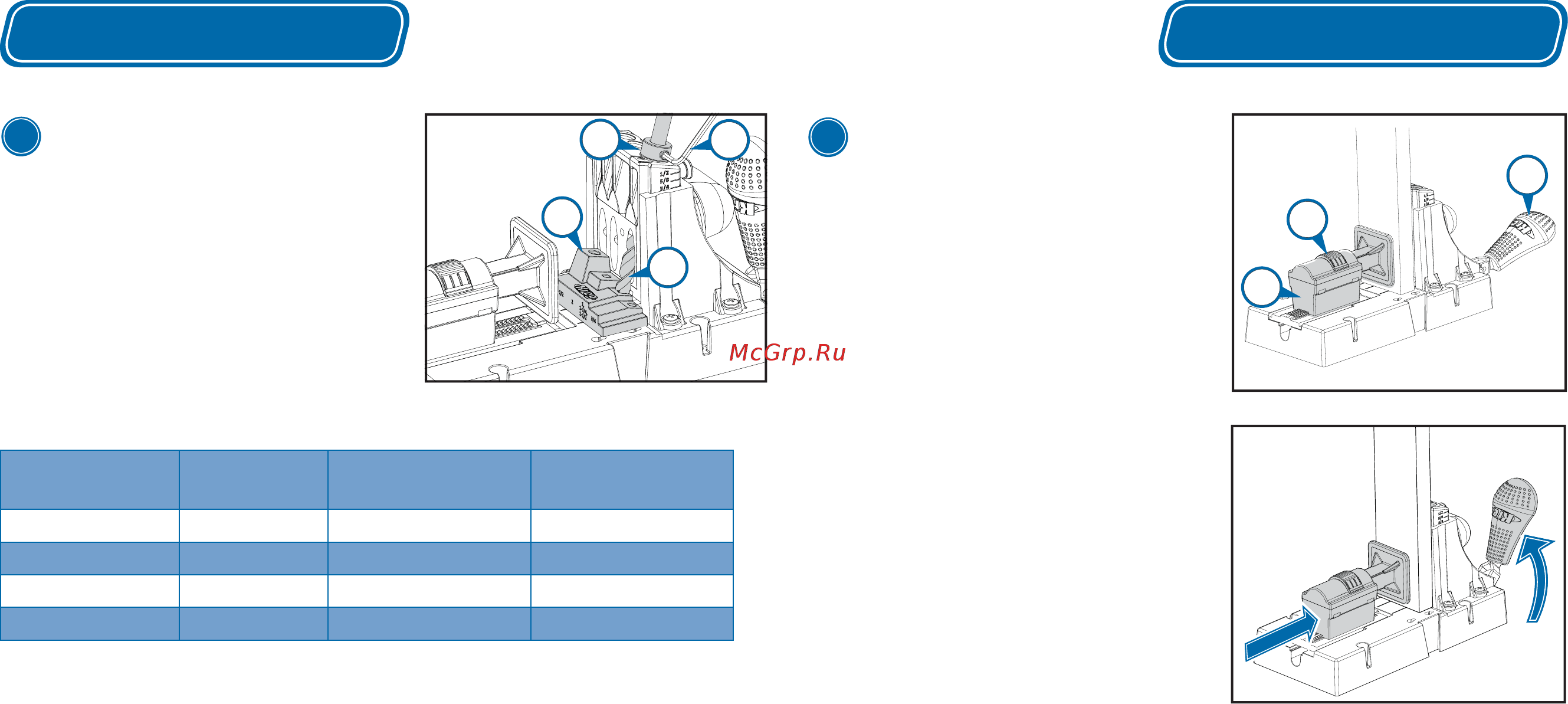

![Kreg K5MS-EUR [14/29] Réglages](/views2/1632007/page14/bge.png)
www.kregtool.com 800-447-8638
Placez le collet de butée
Placez le bloc d’appui du collet de butée (L) à la
base du gabarit, en avant du guide-foret (I). Glissez
le foret dans un des trous du guide-foret et placez
l’embout-guide dans le trou du bloc qui correspond à la
longueur de la vis que vous utiliserez. Tout en reposant
l’épaulement du foret sur le bloc, glissez le collet de
butée (J) sur la tête du foret afi n que celui-ci repose
sur le guide-foret. Serrez la vis de calage du collet de
butée à l’aide de la clé hexagonale (K).
*Accessoires en option
Réglages
Ajustez le serre-joint
Appuyez sur le mécanisme de dégagement à cliquet
(F) et glissez complètement le serre-joint (D) à
l’arrière. Placez la pièce travaillée contre le guide-
foret. Placez la poignée articulée (C) complètement
vers le bas (position de serrage). Glissez le serre-
joint vers l’avant jusqu’à ce que le tampon entre en
contact avec la pièce travaillée. (Vous entendrez un
déclic provenant du mécanisme de réglage.)
En maintenant le serre-joint contre la pièce
travaillée, levez la poignée articulée jusqu’à ce
que vous entendiez deux déclics provenant du
mécanisme de réglage. Placez la pièce travaillée
contre le guide-foret et la poignée articulée à la
position de serrage. Assurez-vous que la pièce
travaillée est fermement maintenue en place. Au
besoin, soulevez la poignée articulée un déclic plus
haut. Le serre-joint est maintenant placé de façon
à ce que le ressort interne exerce suffi samment de
pression pour fi xer la pièce travaillée lorsque la
poignée articulée est complètement vers le bas.
4
C
F
D
Exemple : planche de 3/4 po
Réglages
3
K
J
I
L
Exemple : panneau de 3/4 po, vis de 1 1/4 po
Guide-foret
et foret
Épaisseur
du matériau
Longueur
de la vis
Réglage du
bloc d’appui
Micro* ½ po
¾ po ¾ po
Micro* et standard
⅝ po – 1⅛ po
1 po, 1 ¼ po, 1 ½ po 1 po, 1 ¼ po, 1 ½ po
Standard
1¼ po – 1⅜ po
2 po 2 po
Standard et HD* 1½ po 2 ½ po 2 ½ po
Utilisation du bloc d’appui du collet de butée
