www.kregtool.com 800-447-8638

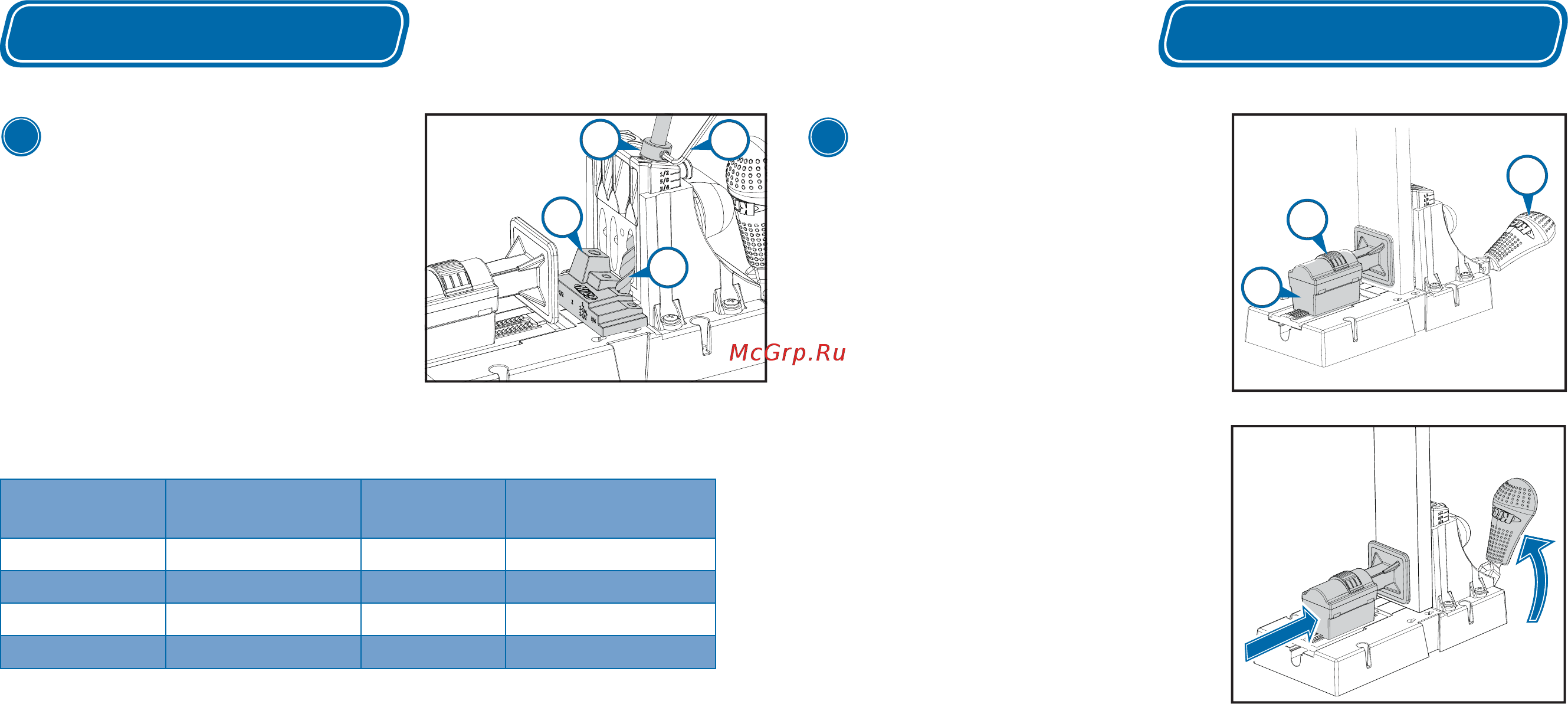

Ubicación del anillo de detención
Coloque el bloque de ajuste del collar de detención (L)
en la base de la plantilla frente a la guía del taladro.
Deslice la broca escalonada hacia uno de los conectores
de la guía del taladro y coloque la punta guía en el
orifi cio del bloque que corresponde al largo del tornillo
que usará. Con la broca escalonada (I) apoyada en el
bloque, deslice el anillo de detención hacia el extremo
con empalme de la broca, de forma que se apoye en la
guía del taladro. Apriete el tornillo de fi jación del anillo
de detención (J) con la llave hexagonal (K).
Uso del bloque de ajuste para el anillo de
detención
*Accesorios opcionales
Ajustes
Ajuste del ensamble de la abrazadera
Presione hacia abajo la liberación del trinquete
(F) y deslice el ensamble de la abrazadera (D)
completamente hacia atrás. Ubi que la pieza de
trabajo contra la guía del taladro. Mueva la palanca
(C) a la posición completamente hacia abajo (sujeta).
Deslice el ensamble de la abrazadera hacia adelante
hasta que la almohadilla entre en contacto con la
pieza de trabajo. (Escuchará un "clic" del mecanismo
de ajuste.)
Sostenga el ensamble de la abrazadera contra la
pieza de trabajo, levante la palanca hasta que
escuche el "clic" del mecanismo de ajuste dos veces.
Coloque la pieza de trabajo contra la guía del
taladro y mueva la palanca a la posición de sujeción.
Verifi que que la pieza de trabajo esté sujeta en su
lugar de forma segura. De ser necesario, levante la
palanca hasta escuchar un "clic" más. El ensamble de
la abrazadera ahora está ubicado de forma que el
resorte interno aplica sufi ciente presión para asegurar
la pieza de trabajo cuando la palanca está en la
posición completamente hacia abajo.
4
C
F
D
Ejemplo: Tabla de
3
⁄4 pulg
Ajustes
3
K
J
I
L
Ejemplo: Tabla de
3
⁄4 pulg, tornillo de 1
1
⁄4 pulg
Guía y broca
de taladro
Grosor
del material
Largo
del tornillo
Escalón del bloque de
ajuste
Micro* ½"
¾" ¾"
Micro* y estándar
⅝" - 1⅛" 1", 1¼", 1½" 1", 1¼", 1½"
Estándar
1¼" - 1⅜"
2" 2"
Estándar y HD*
1½"2½"2½"
