www.kregtool.com 800-447-8638
Accessoires en option
Offerts par votre détaillant Kreg ou en ligne sur le site www.kregjig.com
Micro Pocket™ Drill Guide Article# KJMICRODGB
Le guide-foret Micro Pocket™ vous permet de percer des trous en angle 25 % plus petits que nos
trous en angle standard. Vous pouvez ainsi créer de petits trous en angle pour les petits projets, les
pièces minces et les réparations dans des endroits diffi ciles d’accès. L’ensemble inclut un guide-foret,
un foret et un collet de butée.
Kreg Jig
®
HD Article# KJHD
Conçu pour être utilisé avec les pièces de bois de 2 po d’épaisseur, ce système robuste comprend des vis
pour perçage à angle no 14 de 2 ½ po.
Kreg Jig
®
Portable Base Article# KPDGB
Cette base convient aux supports de guide-foret micro, standard et HD pour percer des trous
en angle sur n’importe quelle surface. Elle est particulièrement utile pour les grands panneaux
et ensembles qui seraient diffi ciles à serrer à l’aide d’un gabarit monté sur une table. Les cames
intégrées fi xent la base portative à votre serre-joint Face Clamp™ de Kreg.
Kreg Face Clamps™
Article #KHC-PREMIUM (portée de 3 po), Article# KHC-LARGE (portée de 6 po),
Article# KHC-XLARGE (portée de 10 po)
Avec un choix de 3 po, 6 po et 10 po, il y a un serre-joint Face Clamp™ de Kreg qui convient à vos besoins.
Quick Change Kit Article# QUIK-KIT
Passez du perçage de trous en angle au vissage de vis pour perçage en angle en quelques
secondes. L’ensemble inclut un mandrin à changement rapide, un embout de vissage carré no 2, un
foret hexagonal et un collet de butée.
Drill Guide Spacer Blocks Article# KDGADAPT
Les blocs-espaceurs se fi xent à l’extrémité de votre guide-foret standard lorsque vous l’utilisez pour effectuer
des réparations. Le guide-foret seul convient aux matériaux d’une épaisseur de ½ po. Chaque bloc-
espaceur augmente l’épaisseur des pièces de ¼ po. L’ensemble inclut trois blocs.
Caractéristiques

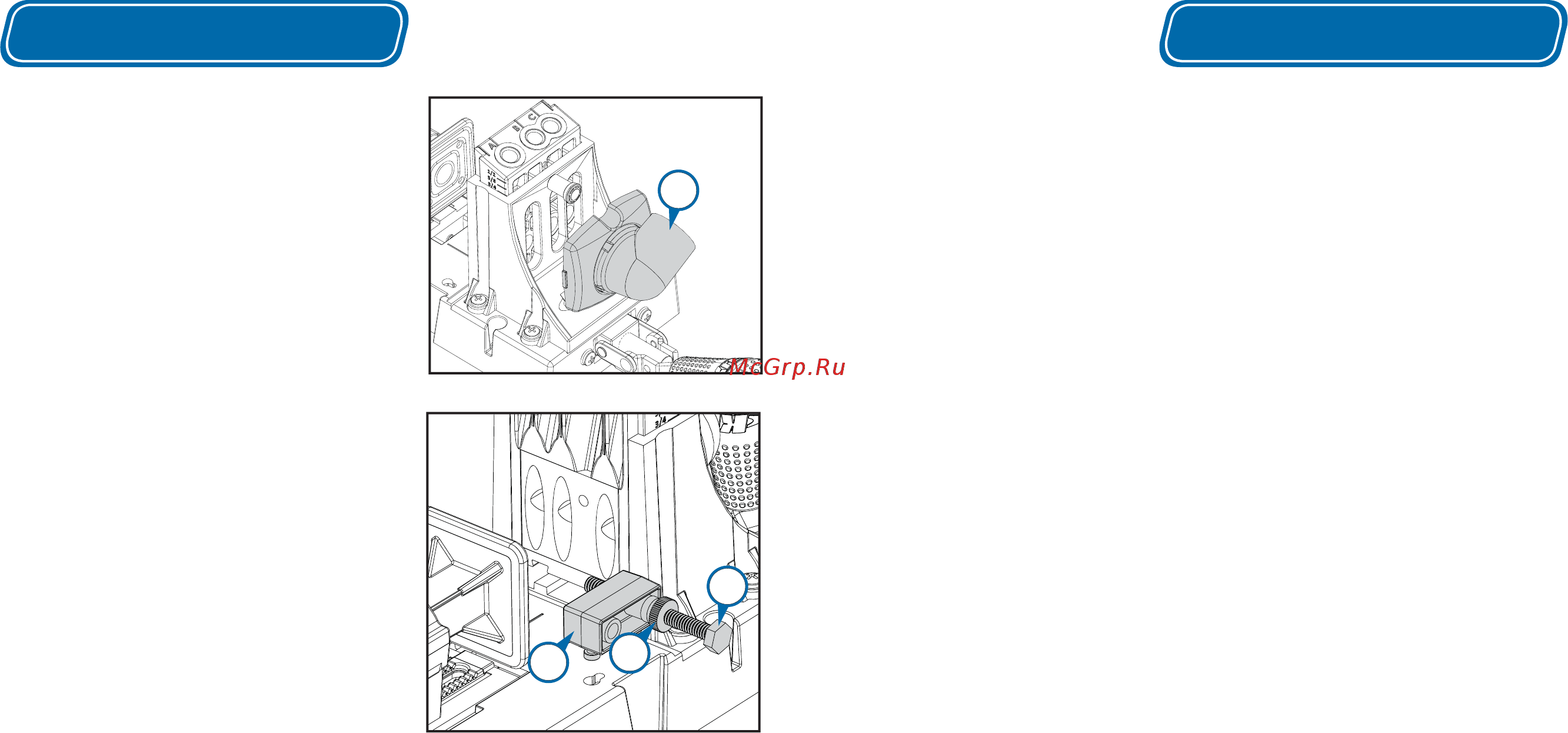

Port pour aspirateur
Ce dispositif qui enlève les copeaux (R) s’enclenche à
l’arrière du support du guide-foret. Le port convient
à tous les tuyaux d’aspirateur standard de 1 ¼ po. Il
pivote facilement d’un côté à l’autre. En plus d’aider
à garder votre aire de travail propre, enlever les
copeaux vous permet de percer plus rapidement et de
réduire la chaleur, prolongeant ainsi la durée de vie
de votre foret.
Butées de pièce
Pour les travaux répétitifs de perçage de trous en
angle, la butée de pièce (N) s’insère dans les encoches
en trou de serrure de la base. Pour l’installer, faites
passer les taquets au bas de la butée de pièce dans
la grande extrémité des encoches en trou de serrure,
puis glissez la butée de pièce vers l’avant du gabarit.
Pour placer précisément un trou en angle, insérez un
écrou en acier (O) dans une des alvéoles hexagonales
de la butée de pièce. Vissez un écrou moleté (P) sur
chaque boulon en nylon (Q), puis vissez le boulon dans
l’écrou du côté opposé de la butée de pièce. L’écrou et
le boulon fonctionnent ensemble de manière à offrir un
réglage facile, puis les écrous moletés fi xent le boulon
en place.
R
Q
N
P
