Белмаш DP380-16 [11/21] Распаковка и очистка
11
2.5.2 Использование удлинительного кабеля
Для модели BELMASH DP380-16.
При необходимости используйте удлинительный кабель с
заземляющим проводом, соответствующий номинальной
мощности станка.
При использовании катушек обязательно полностью
разматывайте кабель.
При значительной длине удлинительного кабеля и малом
поперечном сечении подводящих проводов, происходит
дополнительное падение напряжения, которое может
привести к неустойчивой работе электродвигателя станка.
При значительной длине удлинительного кабеля и малом
поперечном сечении подводящих проводов, происходит
дополнительное падение напряжения, которое может
привести к неустойчивой работе электродвигателя станка.
3. СБОРКА СТАНКА
3.1 Распаковка и очистка
В целях безопасности не подключайте станок к
источнику питания до полного окончания его
монтажа.
Откройте упаковку, извлеките все комплектующие узлы и
детали. Удалите защитную смазку с поверхности стола и
всех неокрашенных деталей. Для ее снятия используйте
мягкую ткань, смоченную керосином (не применяйте для
этой цели ацетон, бензин или разбавитель лака). После
очистки покройте поверхность стола воском. Излишки
воска удалите для предотвращения его попадания на
заготовки.
3.2 Сборка станка
Расположите колонну в сборе на основании (А) (рис. 2),
выровняйте отверстия во фланце (С) с отверстиями
в основании. Вставьте болт в каждое отверстие фланца (С)
и основания и затяните подходящим гаечным ключом.
Ослабьте установочный винт (А) (рис. 3) на зажимном
кольце (В) при помощи шестигранного ключа 3 мм (С),
снимите кольцо и зубчатую рейку (D) с колонны.
Если кронштейн рабочего стола не предустановлен на колонну, вставьте вал (А) червячной
передачи (рис. 4) в кронштейн (В) стола до упора. Закрепите рукоятку (С) на валу с помощью
установочного винта (D).
Установите зубчатую рейку так, чтобы ее длинный гладкий конец смотрел вверх, в таком
положении вставьте ее в паз в отверстии кронштейна стола. Соедините зубчатую рейку с
шестерней, расположенной внутри паза, в зацеп. Удерживая зубчатую рейку (А) (рис. 5) и
кронштейн стола (В) вместе, опустите их вниз по колонне (С). пока рейка не упрется в фланец (D)
колонны.

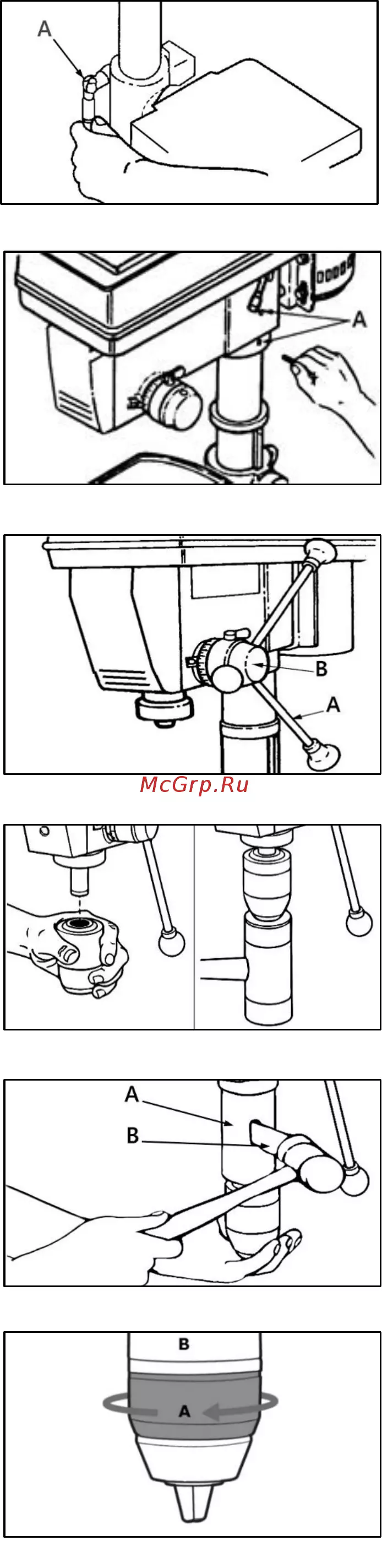

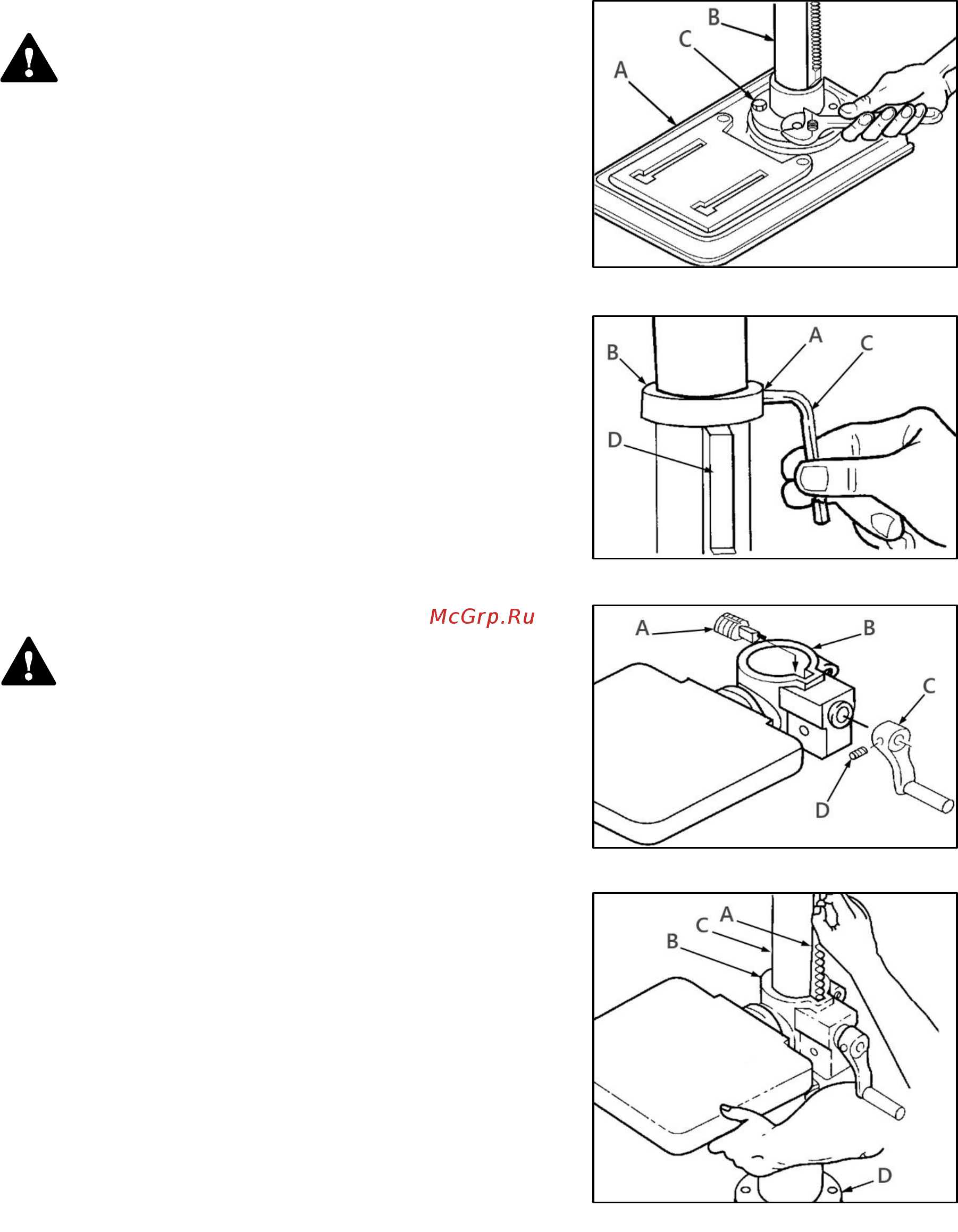

Рисунок 2.
Рисунок 3.
Рисунок 4.
Рисунок 5.
