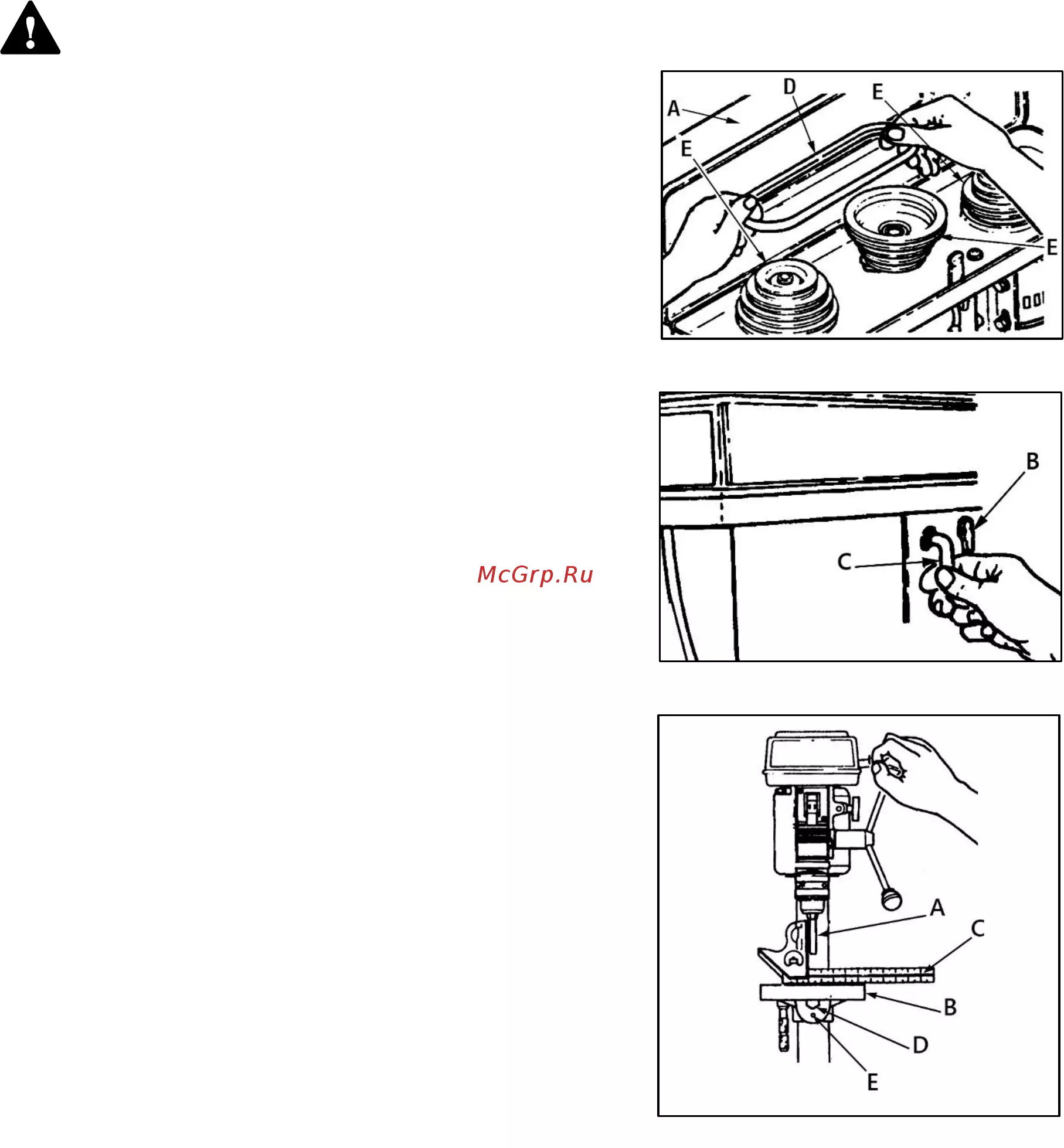

Белмаш DP380-16 [12/21] Установка сверлильной головки
12
Установите зажимное кольцо (В) (рис. 3), затяните
установочный винт (А) при помощи шестигранного ключа
3 мм (C), чтобы зубчатая рейка (D) могла перемещаться
при повороте стола влево или вправо вокруг колонны.
Кольцо должно сидеть на зубчатой рейке свободно,
перпендикулярно вертикальной оси.
Затяните установочный винт таким образом, чтобы только
удерживать кольцо на месте, при слишком сильной
затяжке деталь может сломаться.

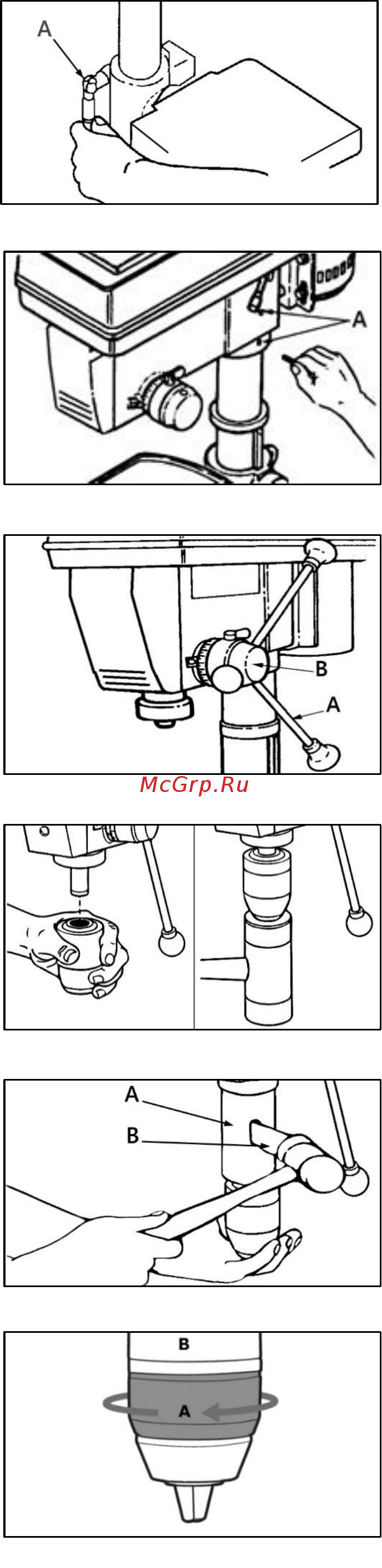

Установите ручку фиксации (А) рабочего стола (рис. 6). Для
перемещения стола вверх – ослабьте ручку (А) и вращайте
ручку (С) (рис. 4) по часовой стрелке, для перемещения
вниз – против часовой стрелки. После настройки затяните
рукоятку (А) (рис. 6).
3.3 Установка сверлильной головки
Аккуратно поднимите сверлильную головку (рис. 7) и
наденьте ее на колонну до упора. Выровняйте головку
относительно стола и основания.
Используя шестигранный ключ 4 мм затяните оба устано-
вочных винта (А) на правой стороне головки.
Прикрутите три ручки (А) (рис. 8) в резьбовые отверстия на
рукоятке (В) перемещения шпинделя.
3.4 Установка сверлильного патрона
Очистите конусное отверстие в патроне и шпиндель
(рис. 9) при помощи чистой ткани. Убедитесь, что на
поверхностях нет инородных частиц и масла.
Наденьте зажимной патрон на шпиндель до упора.
Поверните зажимное кольцо патрона по часовой стрелке
и полностью разведите кулачки.
Слегка постучите по нижней части патрона резиновым
молотком, чтобы обеспечить правильную посадку на
шпинделе.
3.5 Снятие сверлильного патрона
Максимально разведите кулачки патрона повернув
зажимное кольцо. Вставьте в отверстие в гильзе (A)
(рис. 10) расклиниватель (B) и постучите по нему
резиновым молотком, придерживая патрон рукой, чтобы
избежать его падения при отделении от шпинделя.
3.6 Установка сверла
Вставьте сверло в зажимной патрон, достаточно глубоко
чтобы достичь максимального захвата. Если вы исполь-
зуете короткое сверло, не вставляйте его на всю глубину,
спиральные каналы сверла должны быть свободны.
Убедитесь, что сверло отцентровано в зажимном патроне,
Удерживая патрон за неподвижное основание В (рис. 11),
Рисунок 7.
Рисунок 6.
Рисунок 11.
Рисунок 9.
Рисунок 8.
Рисунок 10.
