1.3 Основные элементы

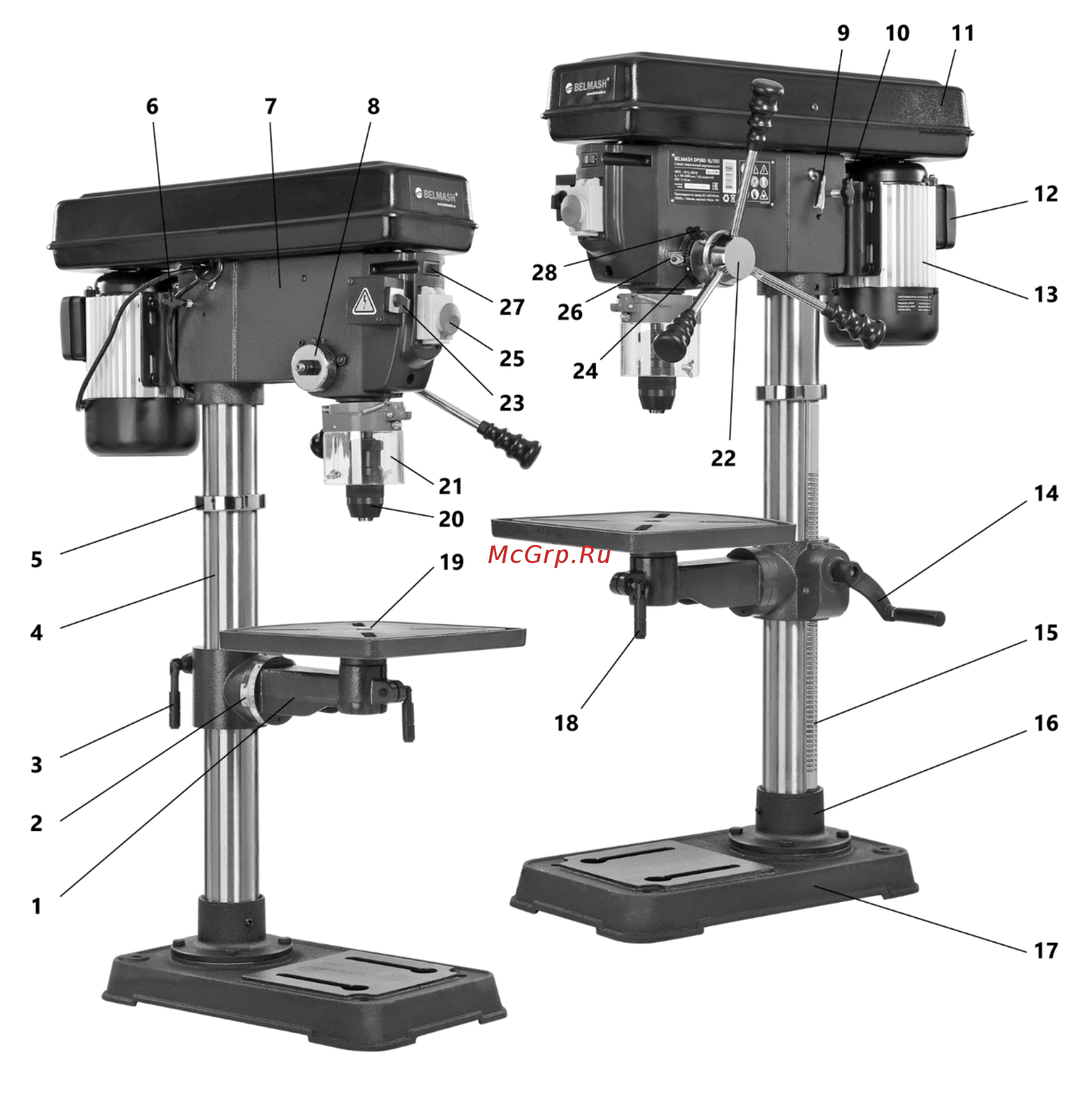

Рисунок 1. Станок сверлильный BELMASH DP380-16/380

1 – кронштейн рабочего стола, 2 – шкала наклона рабочего стола, 3 – ручка-фиксатор положения рабочего стола,

4 – колонна, 5 – кольцо зажимное, 6, 10 – фиксатор положения приводных ремней, 7 – сверлильная головка,

8 – возвратная пружина, 9 – рукоятка натяжения приводных ремней, 11 – кожух ременной передачи,

12 – клеммная коробка, 13 – асинхронный электродвигатель, 14 – ручка подъема/опускания рабочего стола,

15 – рейка, 16 – фланец, 17 – основание, 18 – ручка-фиксатор положения рабочего стола относительно вертикали,

19 – рабочий стол, 20 – патрон быстрозажимной, 21 – защитный экран, 22 – рукоятка подачи, 23 – реверс,

24 – шкала глубины сверления, 25 – выключатель, 26 – указатель шкалы глубины сверления,

27 – клавиша лазерного указателя, 28 – фиксатор
