4.3 Регулировка возвратной пружины

Опустите рабочий стол, работайте с левой стороны

сверлильного станка.

Поместите отвертку в нижний передний паз (А) (рис. 15)

корпуса пружины (В) и удерживайте в таком положении

во время откручивания и снятия внешней гайки (С).

Удерживая отвертку в пазу, открутите внутреннюю гайку

(примерно на 3 мм) до момента, когда паз выйдет из

контакта с выступом на головке. Не снимайте эту гайку.

Аккуратно, при помощи отвертки, поверните корпус

пружины против часовой стрелки и вставьте в отвертку в

следующий паз (E). Не убирайте отвертку.

Затяните гайку (не затягивайте слишком сильно, так как это

может ограничить подвижность гильзы). Проверьте

натяжение пружины, проворачивая ручку подачи

шпинделя. Если пружина недостаточно сжата, повторите

описанные выше шаги, проверяя сжатие после каждого

изменения.

4.4 Сверление на заданную глубину

Чтобы просверлить несквозное отверстие на заданную

глубину, отметьте глубину отверстия на заготовке.

Ослабьте ручку-фиксатор (А) шкалы глубины (рис. 16).

При выключателе в положении ВЫКЛ, опускайте сверло

вниз до тех пор, пока его конец не окажется на уровне

отметки (В). Поверните шкалу глубины (С) против часовой

стрелки до упора. Затяните ручку-фиксатор (А) шкалы

глубины. Сверло будет останавливаться на этой глубине до

следующей регулировки.

4.5 Реверс (для модели BELMASH DP380-16/380)

Реверс – это вращения шпинделя в обратном направлении

– на «выкручивание» сверла из материала. Основное

назначение данной функции – освобождение инстру-

мента, застрявшего в заготовке. Кроме того, реверс может

пригодиться для некоторых специфических видов работ,

например, нарезания резьбы.

Сначала отключите станок и установите соответствующий режущий инструмент. Затем установите

переключатель (А) (рис. 17) в нужное положение. Всего положений три: (L) – вращение против

часовой стрелки, (R) – вращение, (0) – положение отключения магнитного пускателя. Затем

включите станок.

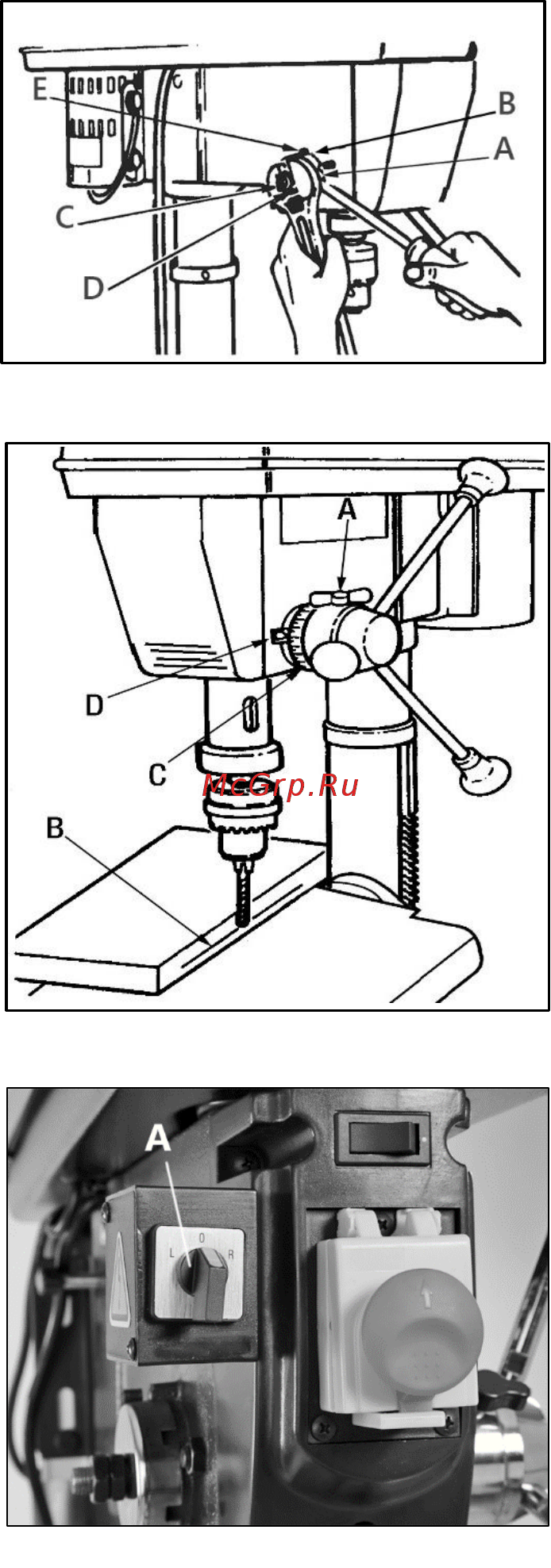

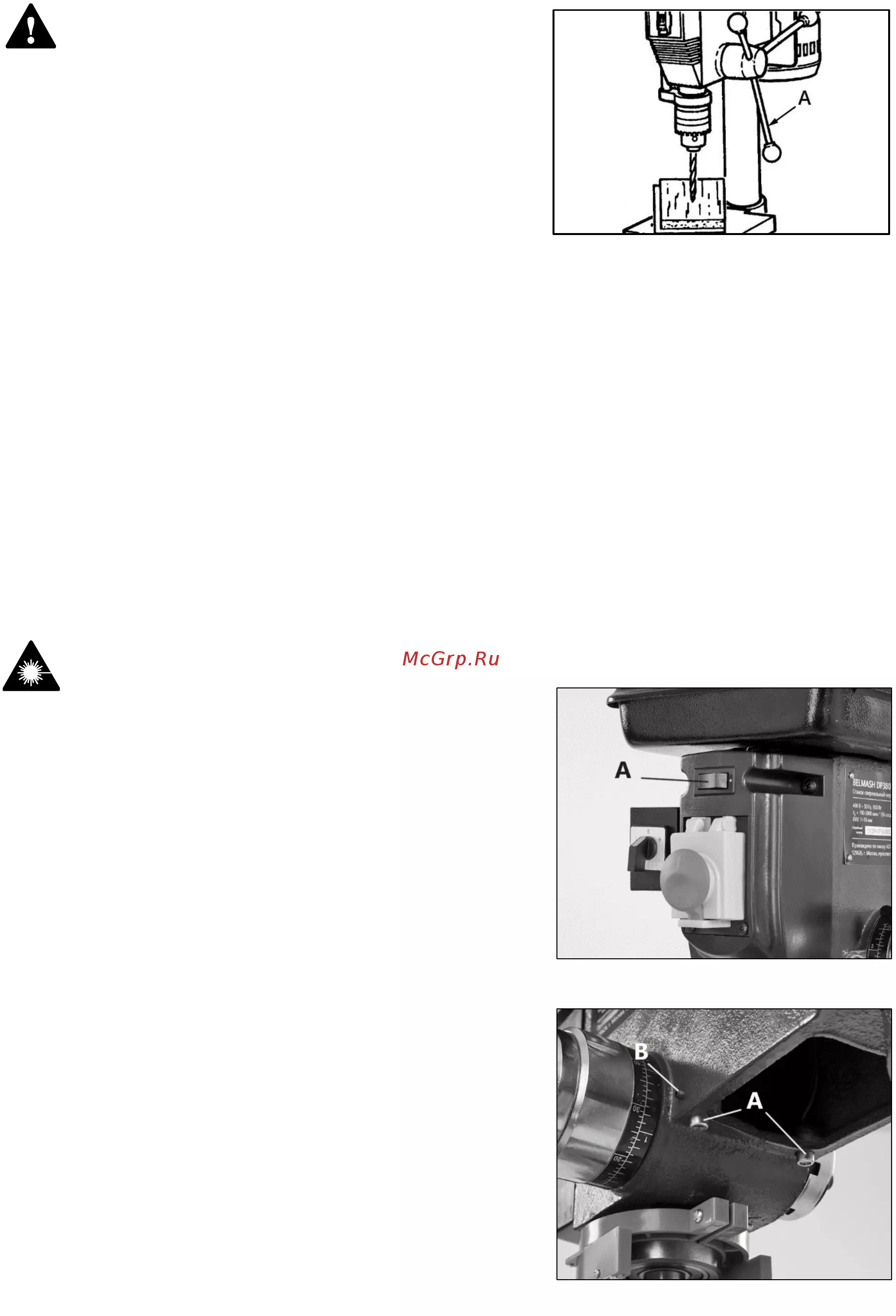

Рисунок 15.

Рисунок 17.

Рисунок 16.
