Белмаш DP250-16J [12/20] Установка сверлильной головки
12
3.3 Установка сверлильной головки
Аккуратно поднимите сверлильную головку (А) (рис. 7)
и наденьте ее на колонну до упора. Выровняйте головку
относительно стола и основания.
Используя шестигранный ключ 4 мм затяните оба устано-
вочных винта (В) на правой стороне головки.
Прикрутите три ручки (А) (рис. 8) в резьбовые отверстия на
основании (В) рукоятки перемещения шпинделя.
3.4 Установка сверлильного патрона
Очистите конусное отверстие в патроне и шпиндель (рис. 9)
при помощи чистой ткани. Убедитесь, что на поверхностях
нет инородных частиц и масла. Иначе патрон может упасть.
Наденьте патрон на шпиндель до упора. Поверните зажи-
мное кольцо патрона по часовой стрелке и полностью
разведите кулачки.
Слегка постучите по нижней части патрона резиновым
молотком, чтобы обеспечить правильную посадку на
шпинделе.
3.5 Снятие сверлильного патрона
Максимально разведите кулачки патрона повернув
зажимное кольцо патрона. Вставьте в отверстие в гильзе (A)
(рис. 10) расклиниватель (B) и постучите по нему резино-
вым молотком, придерживая патрон рукой, чтобы
избежать падения патрона при отделении от шпинделя.
3.6.1 Установка сверла (BELMASH DP250-16)
Вставьте сверло в сверлильный патрон, достаточно
глубоко, чтобы достичь максимального захвата. Если
используется короткое сверло, не вставляйте его на всю
глубину патрона, спиральные каналы сверла должны быть
свободны.
Убедитесь, что сверло отцентрировано в патроне.
Удерживая патрон за неподвижное основание (В) (рис. 11),
вращайте зажимное кольцо (А) по часовой стрелке для
фиксации сверла или против – для ослабления зажима.
3.6.2 Установка сверла (BELMASH DP250-16J)
Вставьте сверло (А) (рис. 12) в патрон (В) достаточно
глубоко, чтобы достичь максимального захвата. Если вы
используете короткое сверло, не вставляйте его на всю
глубину, спиральные каналы должны быть свободны.
Убедитесь, что сверло отцентрировано в патроне, перед
затяжкой ключом (С). Поворачивайте ключ патрона по
часовой стрелке для фиксации сверла или против – для
ослабления зажима.

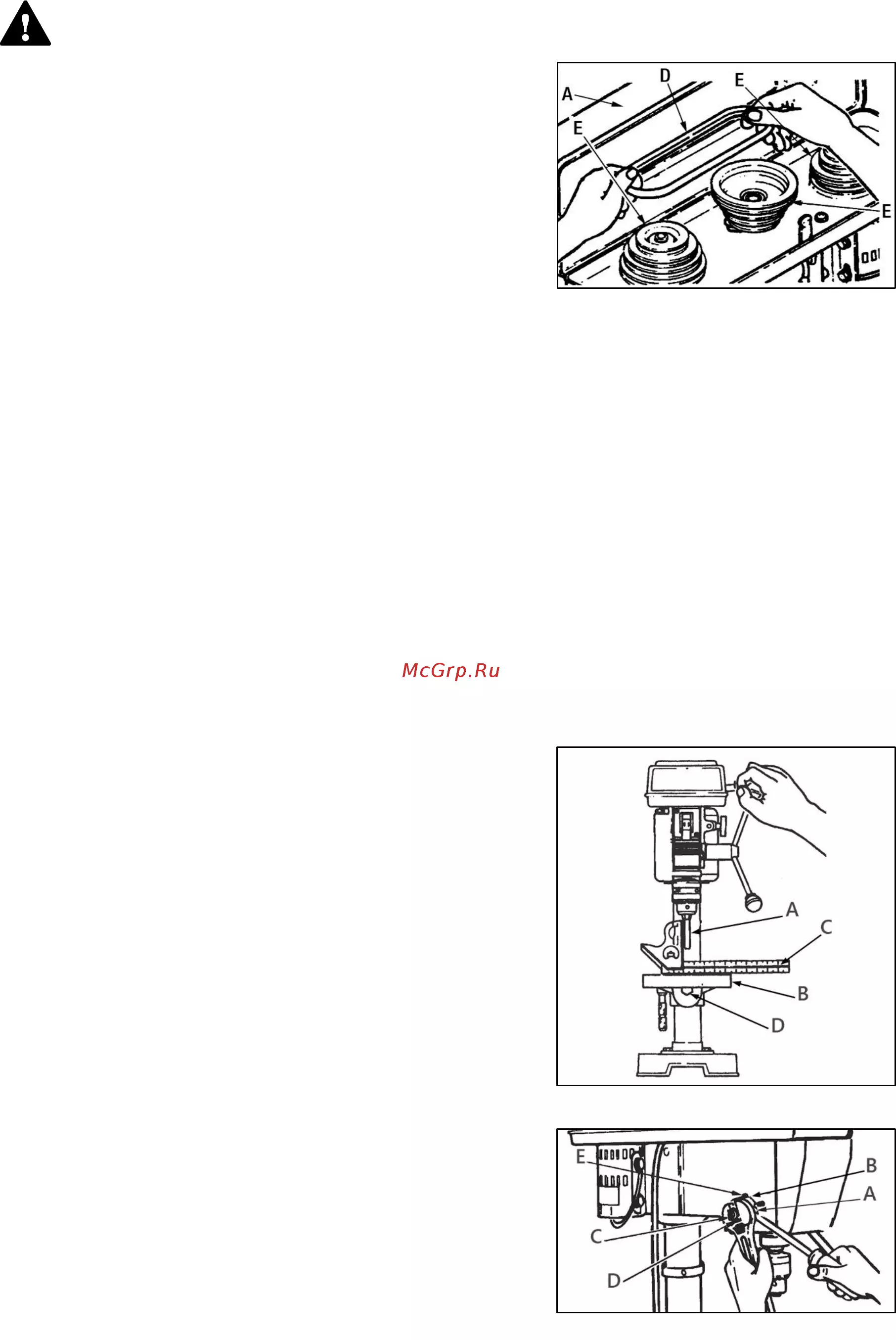

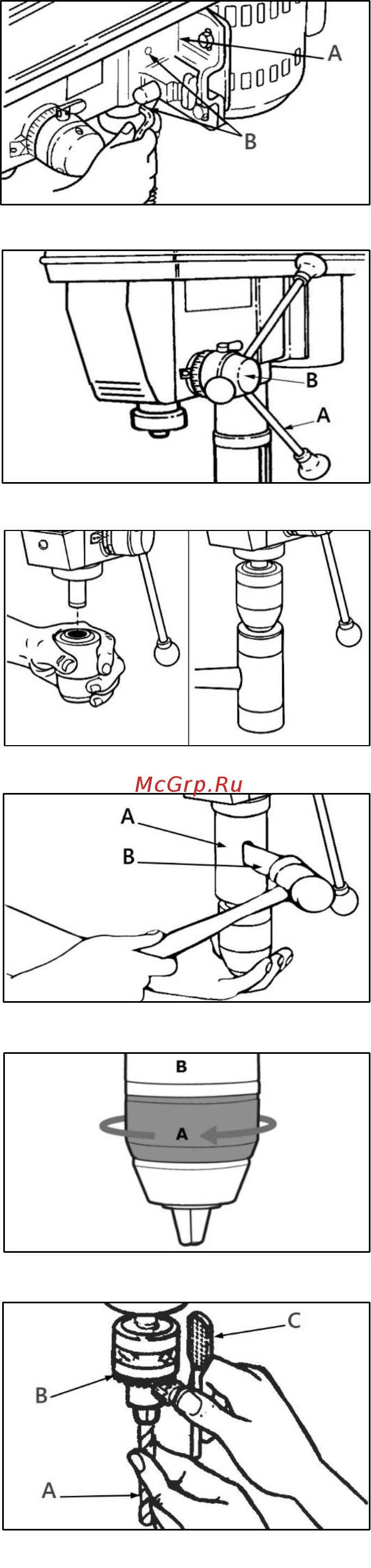

Рисунок 7.
Рисунок 11.
Рисунок 9.
Рисунок 8.
Рисунок 10.
Рисунок 12.
