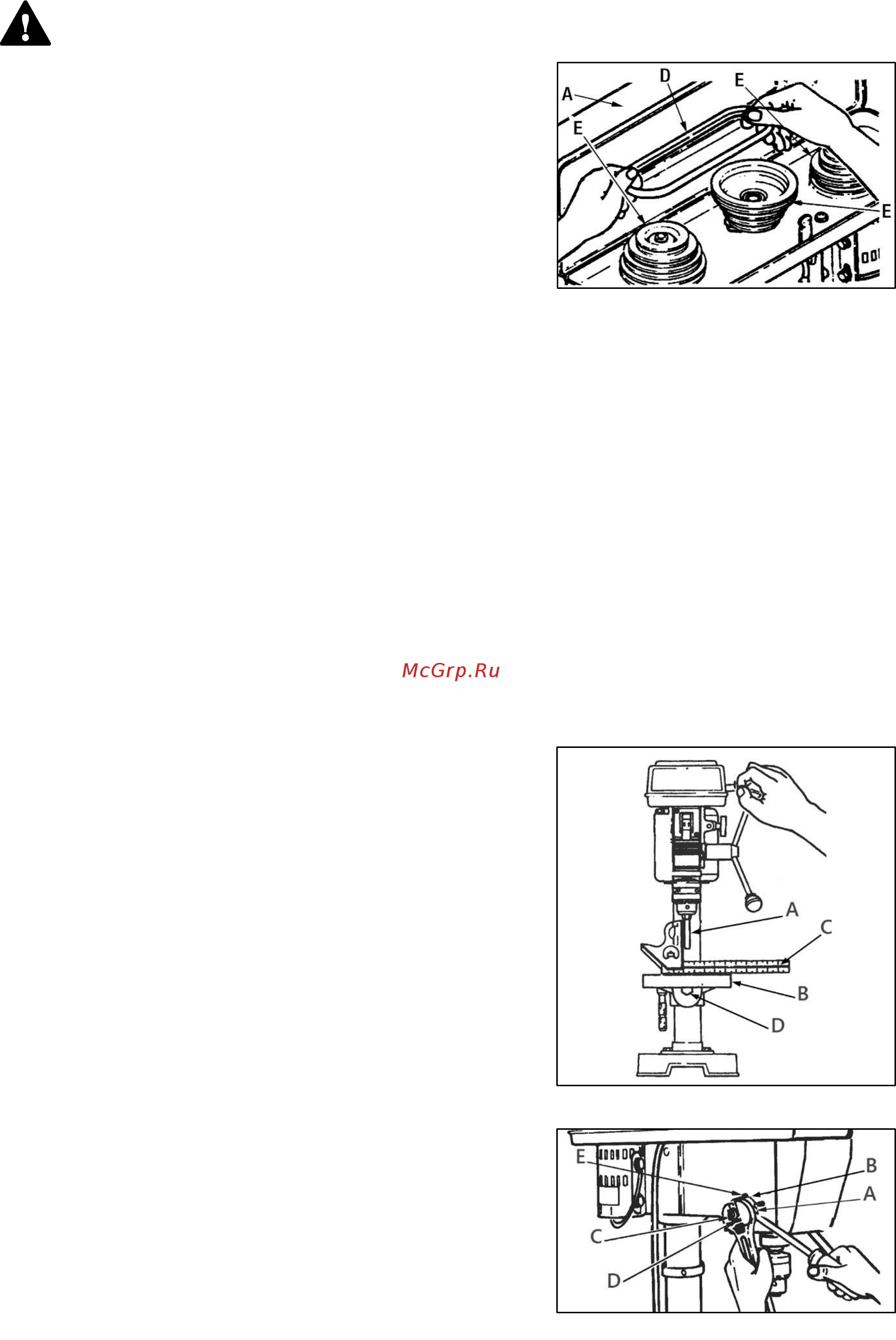

Белмаш DP250-16J [13/20] Изменение скорости сверления
13
4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ
4.1 Изменение скорости сверления
Сверлильный станок поставляется с предустановленными ремнями, но перед началом
работы их необходимо натянуть.
Откройте кожух (А) сверлильной головки (рис. 13),
ослабьте фиксаторы натяжения ремней, расположенные
с обеих сторон сверлильной головки (рис. 1, поз. 3, 9).
Переместите электродвигатель вперед, чтобы ослабить
натяжение ремней. Затяните фиксаторы ремней.
Выберите необходимую скорость для вашей операции
сверления и переместите ремни (D) на нужное положение
на шкивах (E). Для выбора обратитесь к схеме на
внутренней части защитного кожуха.
Ослабьте фиксаторы натяжения ремней и переместите электродвигатель назад, чтобы натянуть
приводные ремни. Ремни должны отклонятся примерно на расстояние 13 мм при нажатии на них
посередине между шкивами. Затяните фиксаторы натяжения ремней. Закройте защитный кожух
(D). Если ремни проскальзывают во время сверления, отрегулируйте натяжение снова.
Внимание! Станок оснащен концевым выключателем кожуха ременной передачи. Он не
запустится, если кожух открыт.
4.2 Регулировка и наклон рабочего стола
Чтобы использовать рабочий стол в наклонном положении, ослабьте фиксирующий болт (D)
(рис. 14) при помощи соответствующего ключа. Наклоните стол на желаемый угол, затяните
фиксирующий болт.
Для настройки положения стола – вставьте прочный стержень круглого сечения (А) (примерно 75
мм в длину) в патрон и затяните. Поднимите стол (В) на рабочую высоту и зафиксируйте.
Расположите слесарный угольник (С) вплотную к стрежню, как показано на рисунке.
Если необходимо выполнить регулировку – ослабьте
фиксирующий болт стола (D) соответствующим ключом.
Расположите стол перпендикулярно стержню, наклоняя
его. Затяните фиксирующий болт стола.
4.3 Регулировка возвратной пружины
Опустите рабочий стол, работайте с левой стороны
сверлильного станка.
Поместите отвертку в нижний передний паз (А) (рис. 15)
корпуса пружины (В) и удерживайте в таком положении во
время откручивания и снятия внешней гайки (С).
Удерживая отвертку в пазу, открутите внутреннюю гайку
(примерно на 3 мм) до момента, когда паз выйдет из
контакта с выступом на головке. Не снимайте эту гайку.
Аккуратно, при помощи отвертки, поверните корпус
пружины против часовой стрелки и вставьте в отвертку в
следующий паз (E). Не убирайте отвертку. Затяните гайку
(не затягивайте слишком сильно, так как это может
ограничить подвижность гильзы).
Рисунок 15.
Рисунок 13.
Рисунок 14.
