Белмаш DP250-16J [14/20] Сверление на заданную глубину
14
Проверьте натяжение пружины, проворачивая рукоятку подачи шпинделя. Если пружина
недостаточно сжата, повторите описанные выше шаги, проверяя сжатие после каждого
изменения.

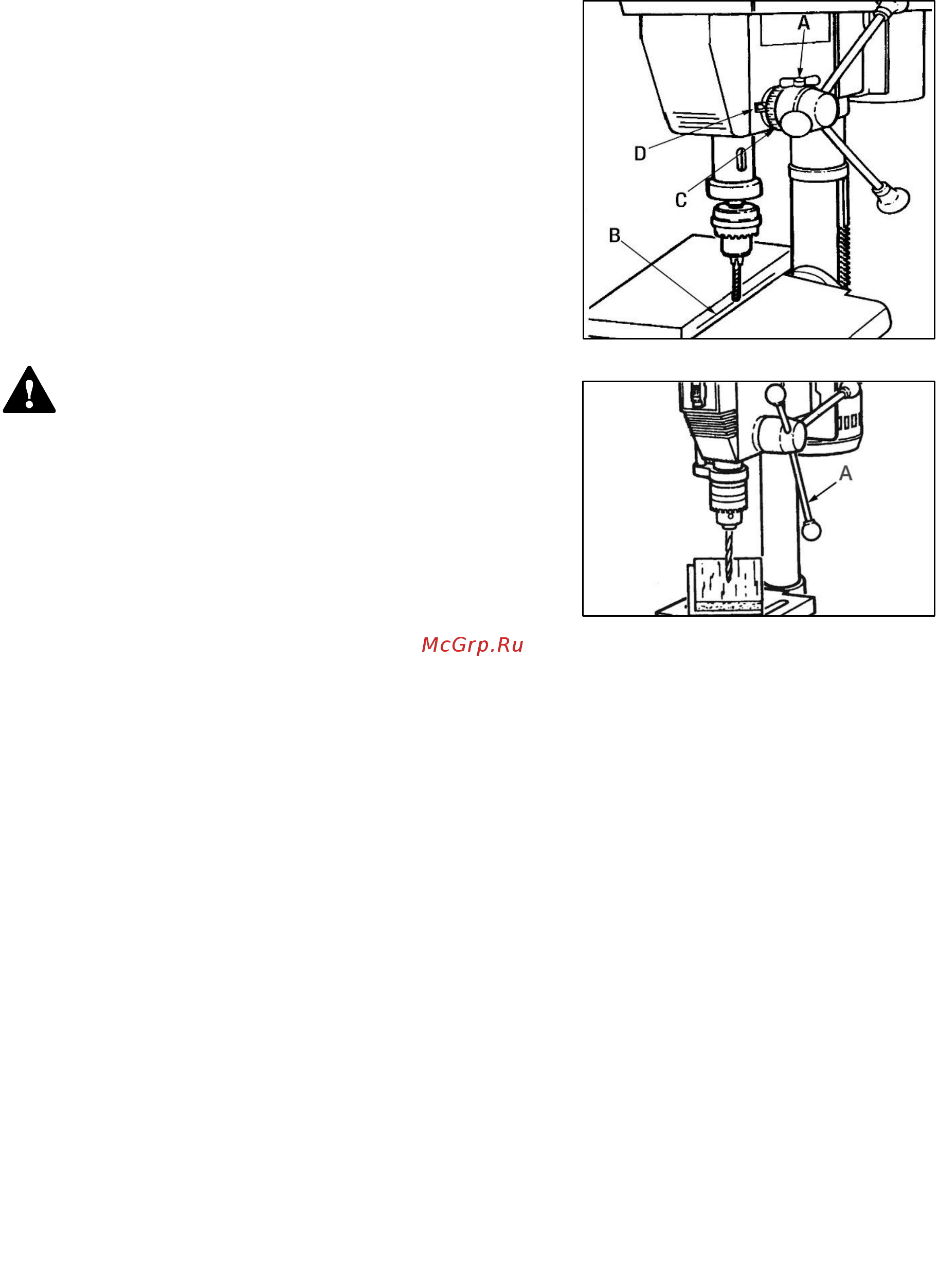

4.4 Сверление на заданную глубину
Чтобы просверлить несквозное отверстие на заданную
глубину, отметьте глубину отверстия на заготовке.
Ослабьте ручку-фиксатор (А) шкалы глубины сверления (D)
(рис. 16).
При выключателе в положении «ВЫКЛ», опускайте сверло
вниз до тех пор, пока его конец не окажется на уровне
отметки (В). Поверните шкалу глубины (С) против часовой
стрелки до упора. Затяните ручку-фиксатор шкалы
глубины. Сверло будет останавливаться на этой глубине до
следующей регулировки.
5. РАБОЧИЕ ПРОЦЕССЫ
Убедитесь, что станок выключен и отсоединен
от сети перед проведением обслуживания.
5.1 Расположение заготовки
Отметьте на заготовке место сверления. Установите
заготовку на рабочий стол используя подкладочный
материал. Всегда размещайте подкладочный материал на
столе под заготовкой. Это устранит скольжение или
образование зацепов на нижней поверхности заготовки
при проходе сверла.
Что бы предотвратить бесконтрольное вращение подкладочного материала, он должен касаться
левого края колонны (рис. 17).
Если заготовка или прокладочный материал имеют недостаточную длину для соприкосновения
с колонной, прижмите их к столу струбциной. Не соблюдение этого правила может стать
причиной персональной травмы.
Зафиксируйте рабочий стол в таком положении, чтобы конец сверла был слегка выше
поверхности заготовки. Перед включением станка подведите сверло к заготовке и выровняйте его
положение с меткой.
При сверлении прокручивайте рукоятки подачи (А) с усилием достаточным для сверления.
Слишком медленная подача может привести к нагреву сверла, слишком быстрая – к остановке
электродвигателя или проскальзыванию ремня, разрушению сверла.
5.2 Проверка и обслуживание
Перед работой проверяйте исправность устройства.
При износе подшипников их необходимо вовремя заменять, так как изношенные механизмы
вызывают вибрацию, что сказывается на качестве обработки и уменьшает срок службы станка.
Регулярно проверяйте станок на наличие повреждений. Неисправные детали должны быть
немедленно заменены.
Изношенная оснастка приводит к перегрузке станка и возможному выходу из строя
электродвигателя.
Рисунок 16.
Рисунок 17.
