1.3 Основные элементы

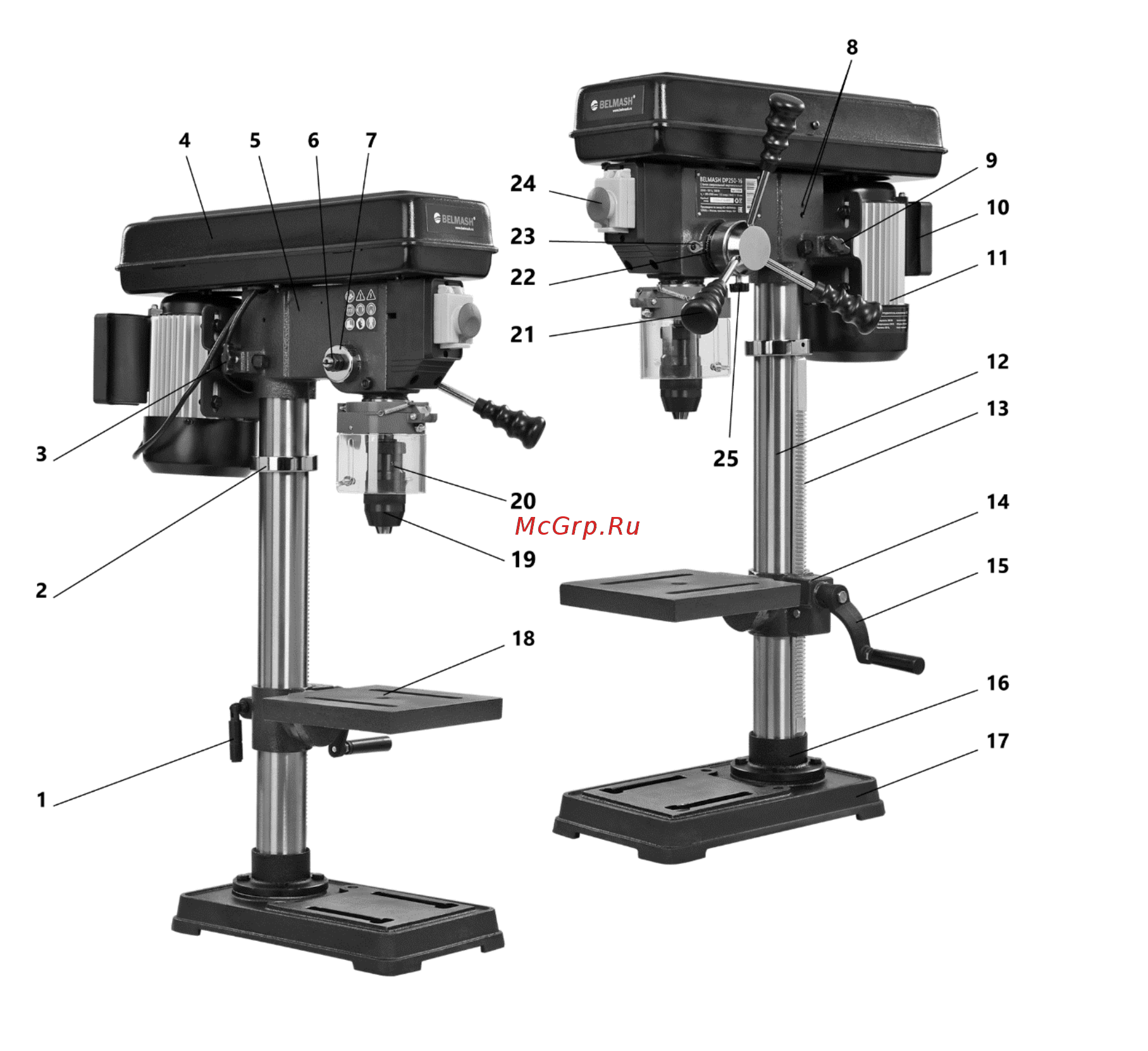

Рисунок 1. Станок сверлильный BELMASH DP250-16

1 – рукоятка-фиксатор, 2 – кольцо зажимное, 3, 9 – фиксаторы натяжения ремня, 4 – кожух ременной передачи,

5 – сверлильная головка, 6 – гайки регулировки возвратной пружины, 7 – корпус возвратной пружины,

8 – винты установочные для фиксации сверлильной головки, 10 – клеммная коробка, 11 – асинхронный

электродвигатель, 12 – колонна, 13 – рейка, 14 – кронштейн рабочего стола, 15 – рукоятка подъема/опускания

рабочего стола, 16 – фланец, 17 – основание, 18 – стол рабочий, 19 – патрон быстрозажимной, 20 – экран защитный,

21 – рукоятка подачи, 22 – шкала глубины сверления, 23 – указатель, 24 – выключатель, 25 – фиксатор
