Bort BAB-24Ux2Li-FDK [10/17] Exploded view
![Bort BAB-24Ux2Li-FDK [10/17] Exploded view](/views2/1632715/page10/bga.png)
18 19

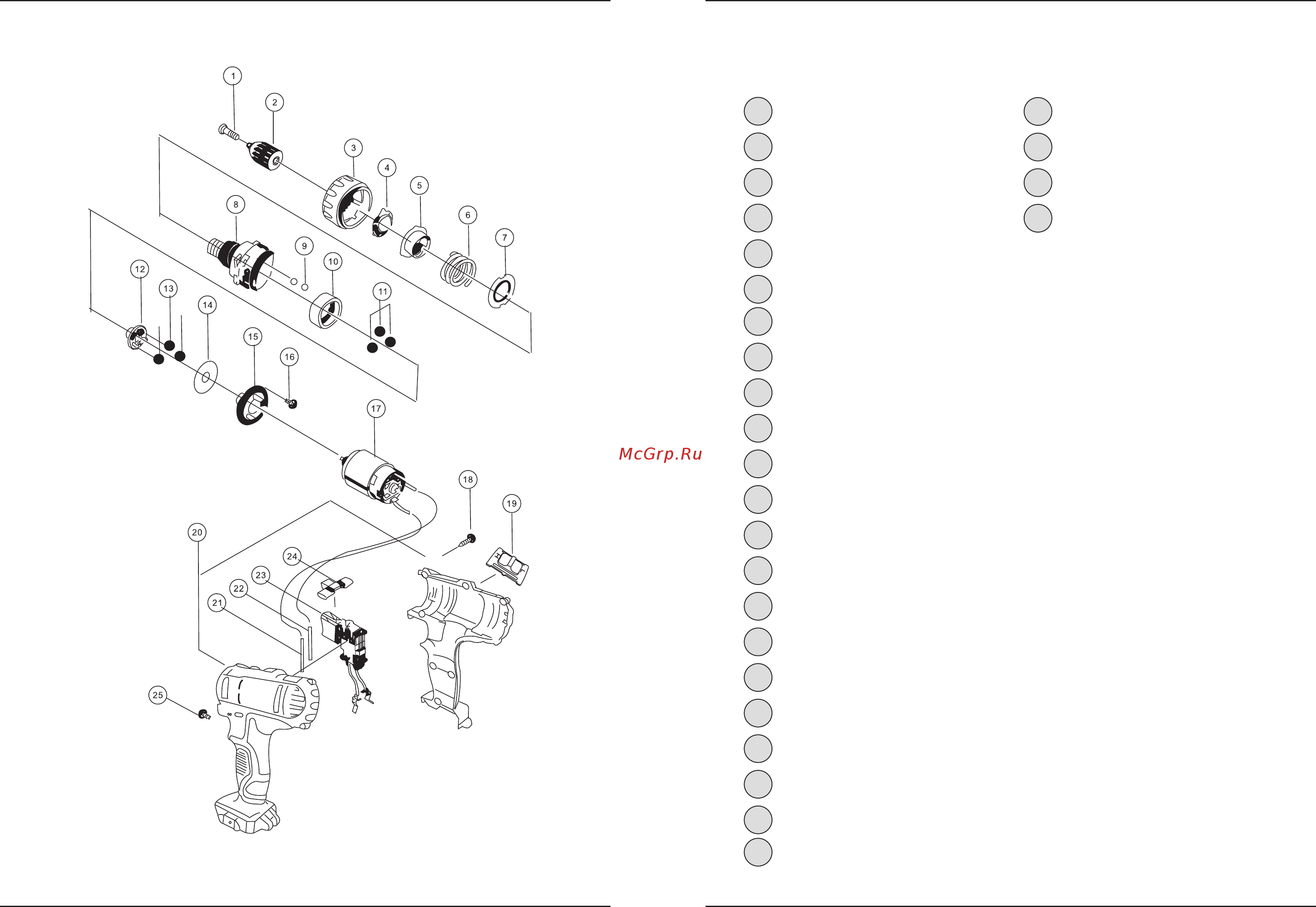

Exploded view
1 Screw
2 Drill chuck
3 Cluth Dialh
4 Ring
5 Nut
6 Spring
7 Washer A
8 Gear Case
9 Steel Ball
10 Ring Gear
11 Planet Gear B
12 Pinion
12 Washer B
13 Motor Spacer
14 Screw Set
15 Motor Spacer
16 Screw Set
17 Motor
18 Tapping Screw
19 Shift
20 Chassis
21 Wire
Spare parts list
22 Wire
23 DC-speed Control Switchl
24 Pushing Button
25 Screw
No.Part Name
