MAT172 12/14
14 / 46
ВНИМАНИЕ! Если в стабилизаторе предусмотрена возможность работы в двух режимах
(работа с двумя разными диапазонами колебания входного напряжения), то при его
подключении необходимо строго следовать обозначениям на клеммах. Изменение режима
работы предполагает изменение номинальной мощности устройства. По этой причине схемы
соединений для этих режимов являются взаимоисключающими и не могут использоваться
одновременно.

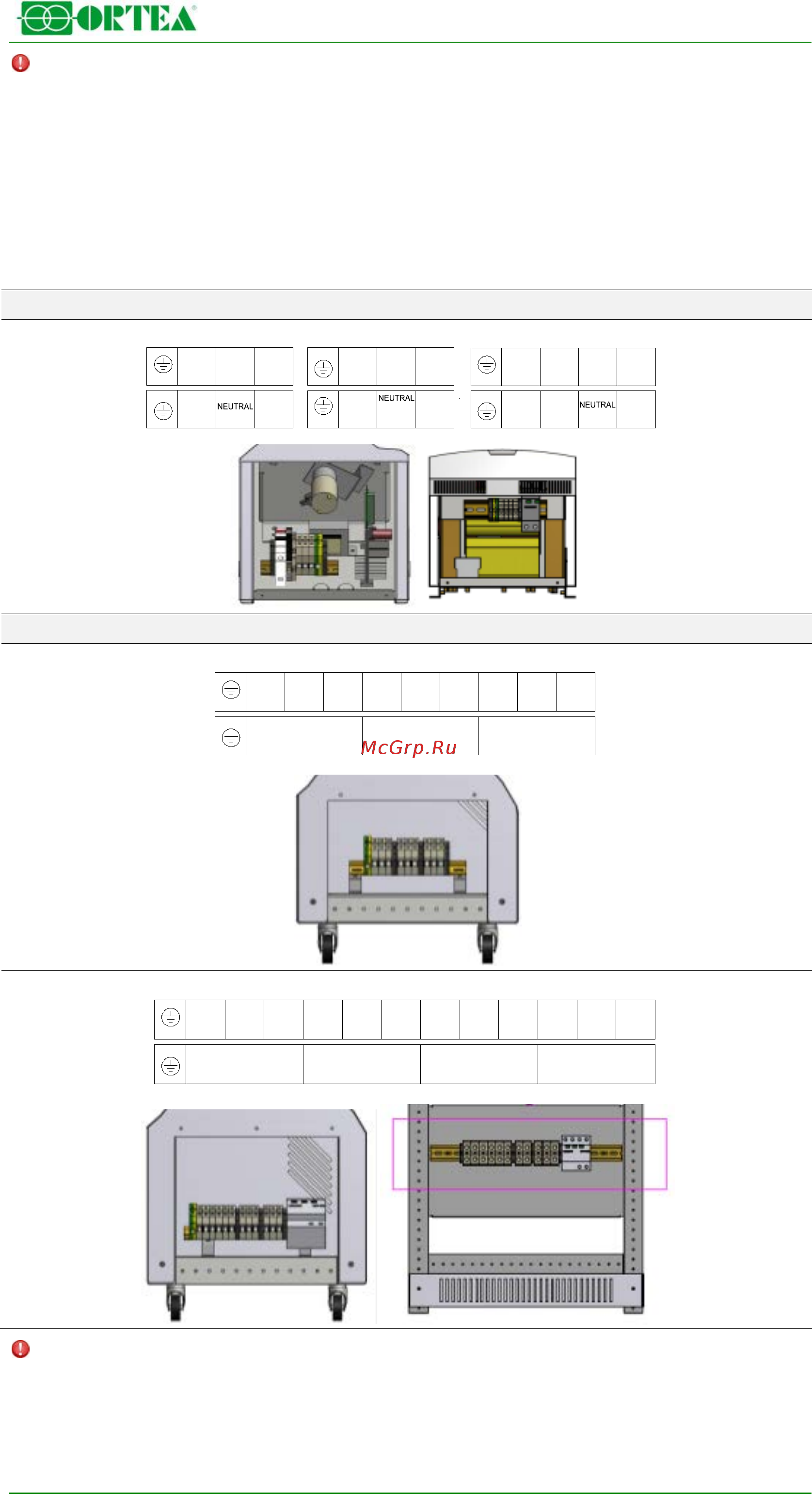

Различные типы клеммных колодок представлены на следующих схемах:
Однофазные
INPUT
OUTPUT
±0.5%
±X% ±Y%
IN/OUT
U2
N
U1.2U1.1
INPUT
OUTPUT
±0.5%
±X%
IN/OUT
U2
N
U1
INPUT
OUTPUT
±0.5%
±X%
IN/OUT
U2
N
U1
INPUT
no buck/boost transformer
double input range
single input range
Трёхфазные
±X%
W1.1V1.1
U1.1
INPUT
IN/OUT
NNN
NEUTRAL
OUTPUT
±0.5%
W2V2
U2
single input range
±X%
U1.2
W1.1V1.1
U1.1
INPUT
INPUT
±Y%
IN/OUT
NNN
W1.2
NEUTRAL
V1.2
OUTPUT
±0.5%
W2V2
U2
double input range
ВНИМАНИЕ! Подключайте фазу и нейтральный провод к соответствующим клеммам, а также
не путайте соединение входа с выходом и наоборот, так как это может привести к серьезному
повреждению стабилизатора.
Убедитесь в прочности затяжки соединений и осторожно закройте шкаф.
