MAT172 12/14
23 / 46
№
Выбор с помощью ▲и ▼
Выбор с помощью
СТРАНИЦЫ
ПОДСТРАНИЦЫ
15
ПОЛНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК В ТОКЕ
THD-I(L1), THD-I(L2) THD-I(L3)
HI LO AV
16
СЧЕТЧИКИ ЭНЕРГИИ (L1)
kWh+(L1)
TOT PAR
17
kWh-(L1)
TOT
PAR
18
СЧЕТЧИКИ ЭНЕРГИИ (L2)
kWh+(L2)
TOT PAR
19
kWh-(L2)
TOT
PAR
20
СЧЕТЧИКИ ЭНЕРГИИ (L3)
kWh+(L3)
TOT PAR
21
kWh-(L3)
TOT
PAR
22
СЧЕТЧИКИ ЭНЕРГИИ (L1)
kvarh+(L1)
TOT PAR
23
kvarh-(L1)
TOT
PAR
24
СЧЕТЧИКИ ЭНЕРГИИ (L2)
kvarh+(L2)
TOT PAR
25
kvarh-(L2)
TOT
PAR
26
СЧЕТЧИКИ ЭНЕРГИИ (L3)
kvarh+(L3)
TOT PAR
27
kvarh-(L3)
TOT
PAR
28
СЧЕТЧИК ЧАСОВ
hhhhhh mm ss
TOT PAR
29
СТАТУС ВХОДА/ВЫХОДА
30
ПИКОВЫЕ ЗНАЧЕНИЯ
LIM1-LIM2-LIM3-LIM4
31
СИГНАЛЫ ТРЕВОГИ
ALA1–ALA2–ALA3–ALA4
32
ИНФО/ВЕРСИЯ ПО/СЕРИЙНЫЙ НОМЕР
MODEL, REV SW, REV HW, SER. No.
Примечание: Некоторые из описанных выше страниц (на сером фоне) могут быть недоступны, если
соответствующая функция или параметр отключены. Например, если сигналы тревоги не были заданы, то
соответствующая страница показываться не будет.

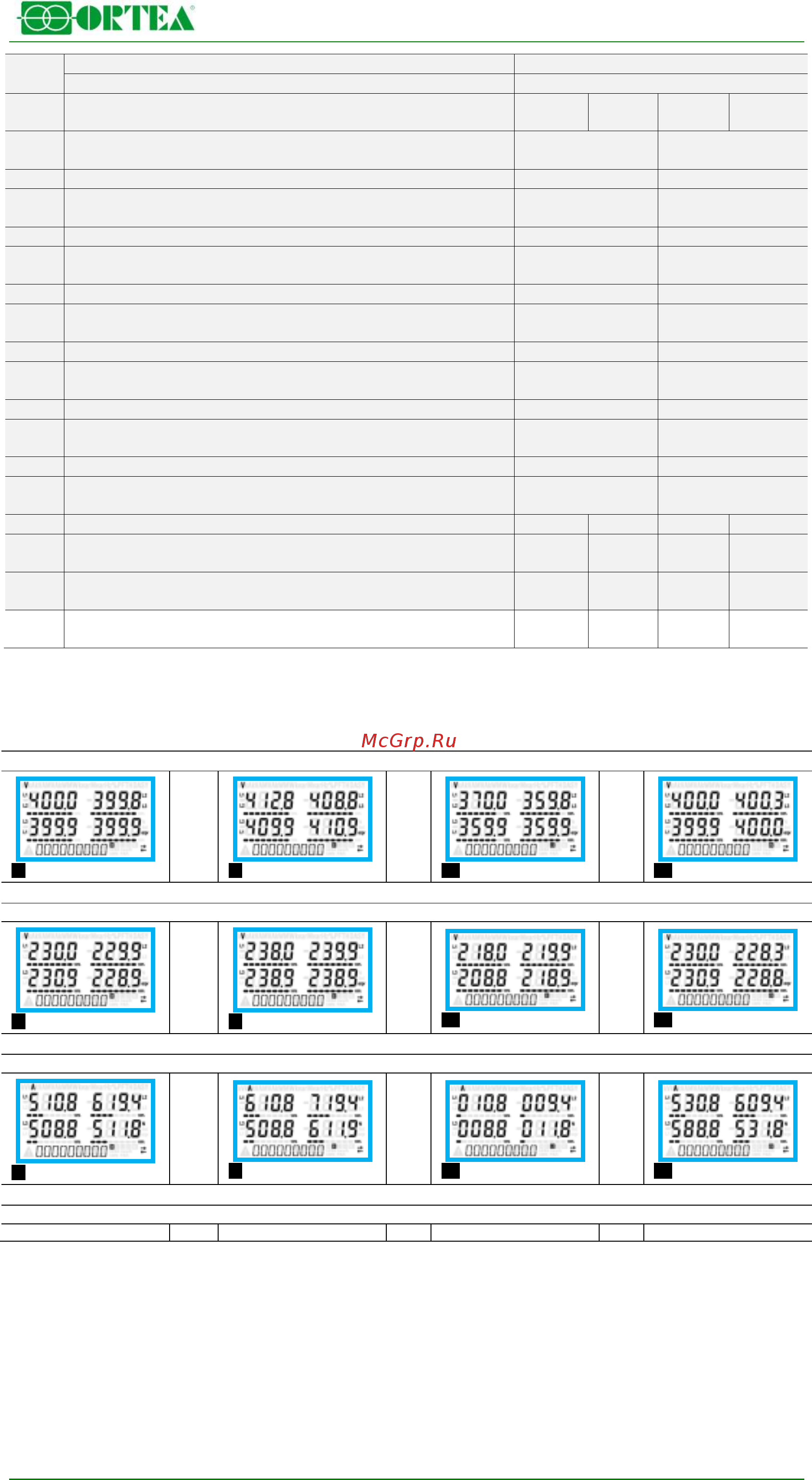

10.3.2 Навигация по страницам дисплея
Межфазные напряжения
IN = Мгновенное значение
HI = Верхний пик
LO = Нижний пик
AV = Среднее значение
▲ ▼
Напряжения нейтраль-фаза
IN = Мгновенное значение
HI = Верхний пик
LO = Нижний пик
AV = Среднее значение
▲ ▼
Токи нейтраль-фаза
IN = Мгновенное значение
HI = Верхний пик
LO = Нижний пик
AV = Среднее значение
▲ ▼
(продолжение)
...
...
...
...
10.3.3 Счетчики энергии
При нормальной работе нижняя часть дисплея используется для отображения счетчиков энергии.
По умолчанию, наряду с электрическими величинами мультиметр отображает счетчик полной
потребленной активной энергии (кВт/ч).
На странице со значениями реактивной мощности отображается потребленная реактивная энергия
(квар/ч), а на странице с показаниями полной мощности – полная потребленная энергия (кВА/ч).
Если единицы измерения отображаются непрерывно, значит, данный счетчик показывает потребленную
энергию (положительное значение). Установив параметр P02.09 на значение ON, можно настроить
дисплей в режим отображения отданной энергии (отрицательное значение). При включении этого
