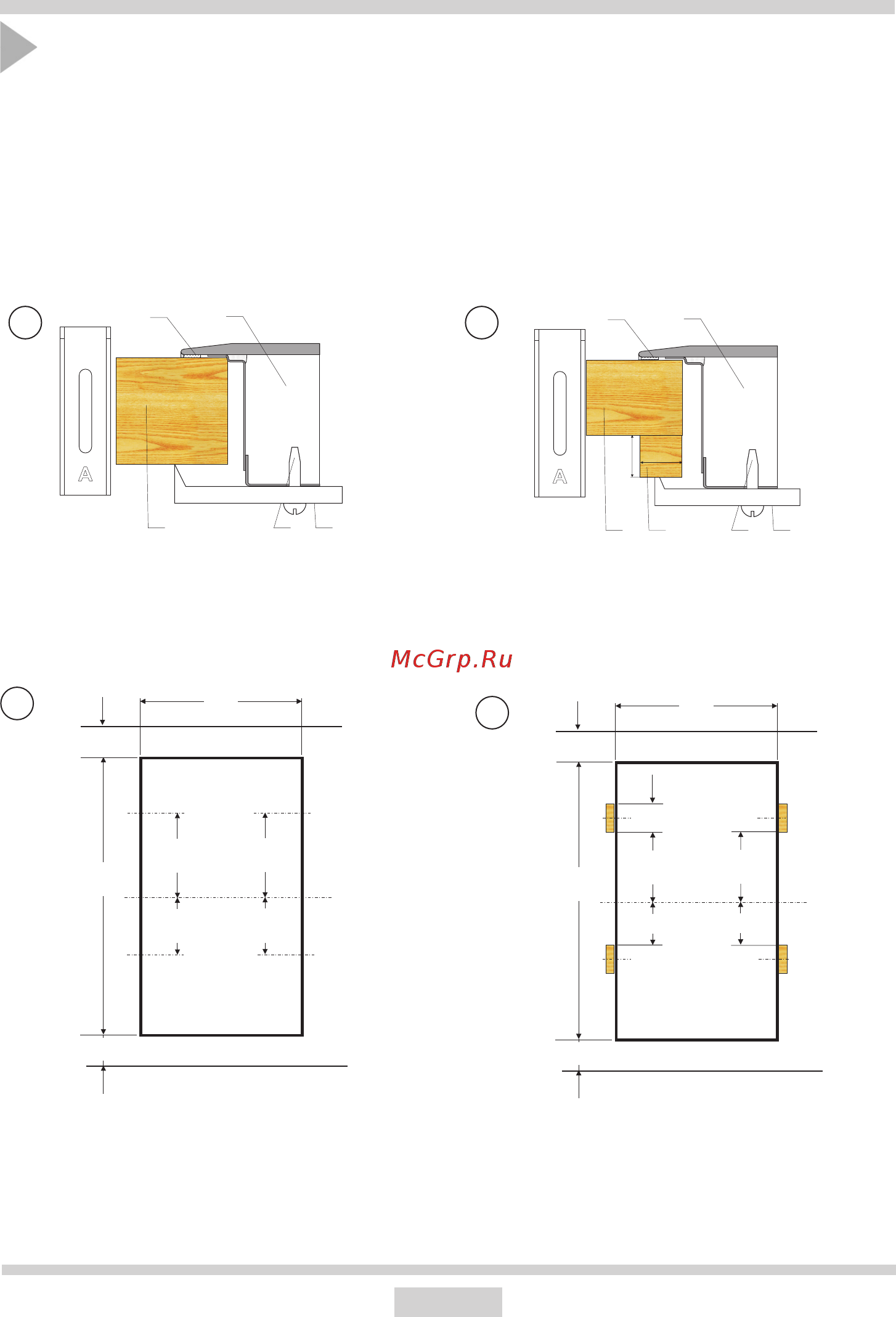

В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо ис-
пользовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии сто-
лешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4
деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис. 4 и 5.
Проверить, чтобы прокладка плотно прилегала к плите.
Легко прикрутить ручки под плитой.
Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.
Установить ручки перпендикулярно к краю плиты и докрутить до упора.
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
6. деревянная колодка

54
321
54
321
15
15
6
3
150
285
490
min
60
min
50
100
150
100
Плита имеет постоянно подключенный кабель с защитным соединением и может быть
подключена только в штепсельное гнездо с заземлением 230 V ___ 50 Гц. Система
электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в
защиту от превышения напряжения 16А.
Подключить плиту, оборудованную в соединительный кабель, длиной. ~ 1,5 м со
штепселем с защитным соединением.
5
50
125
285
490
min
60
min
50
75
125
75
