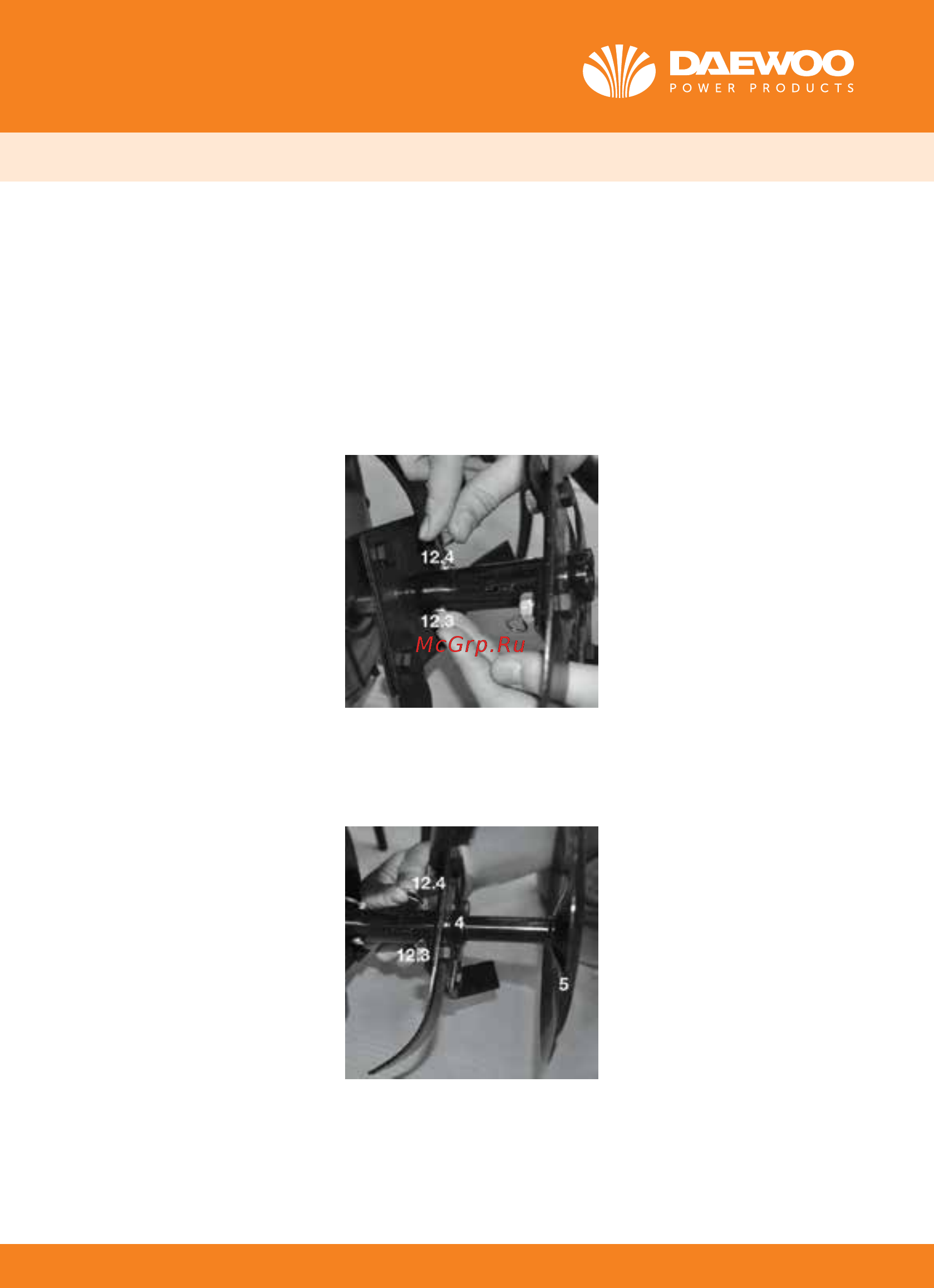

Установка фрез (См. рис. 3)

• Учитывайте направление вращения фрез (влево/вправо). Режущие кром-

ки фрез при движении культиватора вперед должны быть направлены

по направлению вращения фрез.

• Подготовленные комплекты фрез наденьте на уже установленные фрезы.

• Установите «палец» (12.3) в совмещенное отверстие двух осей фрез и закре-

пите его шплинтом черного цвета (12.4).

Установка защитных дисков (См. рис. 4)

• Наденьте защитные диски (5) на оси фрез (4) и закрепите их при помощи

«пальца» (12.3) и шплинта (12.4).

Монтаж сошника (См. рис. 5)

• Извлеките из рамы культиватора «Палец» (13) и шплинт (14). Используйте

их далее для монтажа сцепки.

• Установите сцепку сошника (7) на раму культиватора (1.1).

(Рис. 3)

(Рис. 4)
