DAT 5055R | DAT 5560R | DAT 7090R

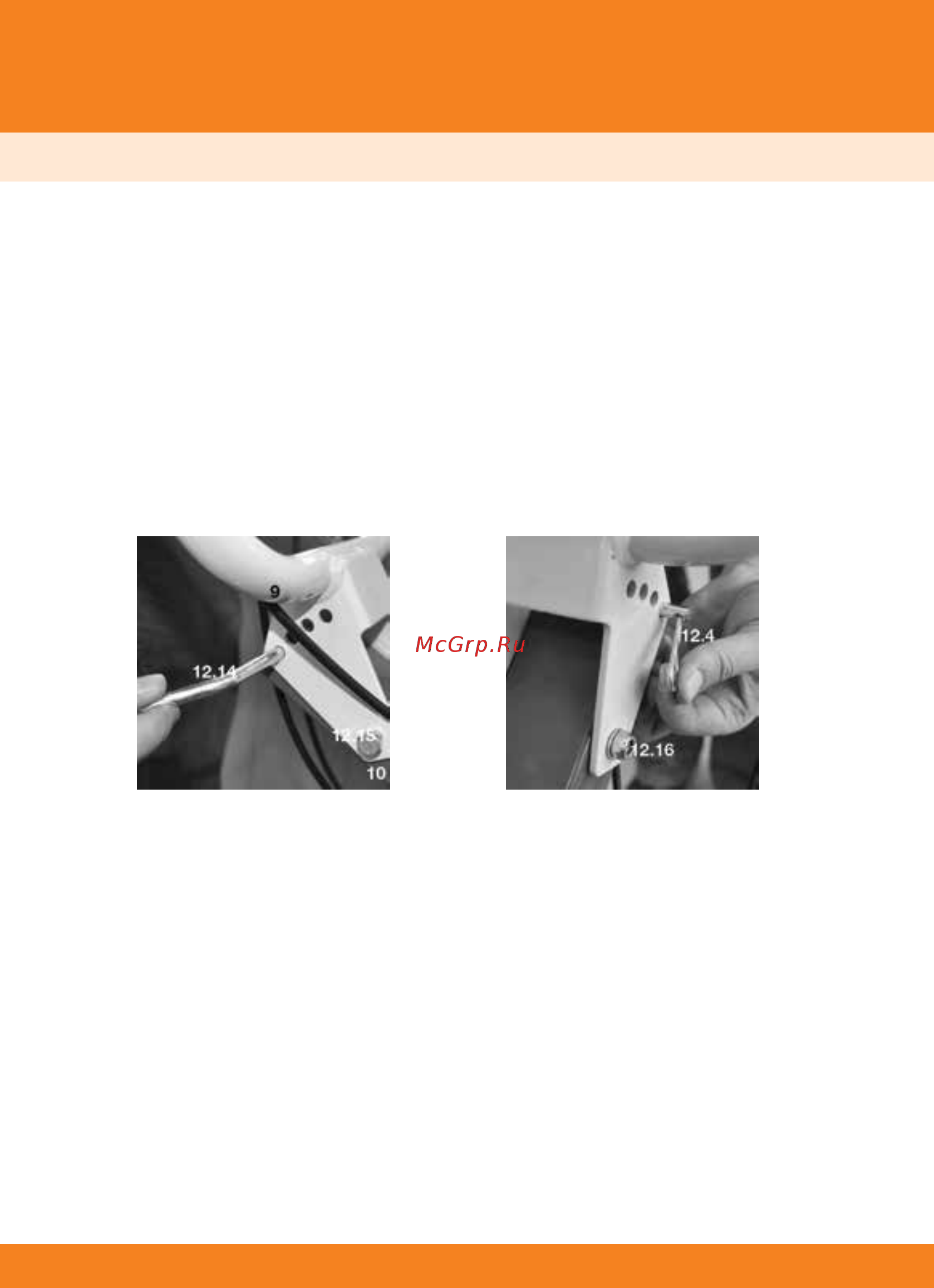

Монтаж панели оператора

• Рукоятку управления (9) установите на штангу (10) таким образом, чтобы

нижнее отверстие на рукоятке совпало с отверстием на штанге.

• Установите болт (12.15) в совмещенное отверстие на рукоятке и штанге.

Затяните болт гайкой (12.16). При этом следите, чтобы рукоятка управления

оставалась на штанге подвижной.

• Фиксатор рукоятки управления (12.14) вставьте в верхнее отверстие соот-

ветствующее требуемой высоте рукоятки управления и зафиксируйте его

шплинтом (12.4).

Для модели 5560R

Регулировка высоты панели оператора

• Рабочая высота рукоятки управления может быть установлена в 4-х поло-

жениях.

• Удалите шплинт (12.4) из фиксатора панели управления (12.14).

• Удалите фиксатор панели управления (12.14).

• Установите требуемое положение рукоятки управления.

• Вставьте снова фиксатор панели управления (12.14) и зафиксируйте

его шплинтом (12.4).

(Рис. 10) (Рис. 11)
