DAT 5055R | DAT 5560R | DAT 7090R

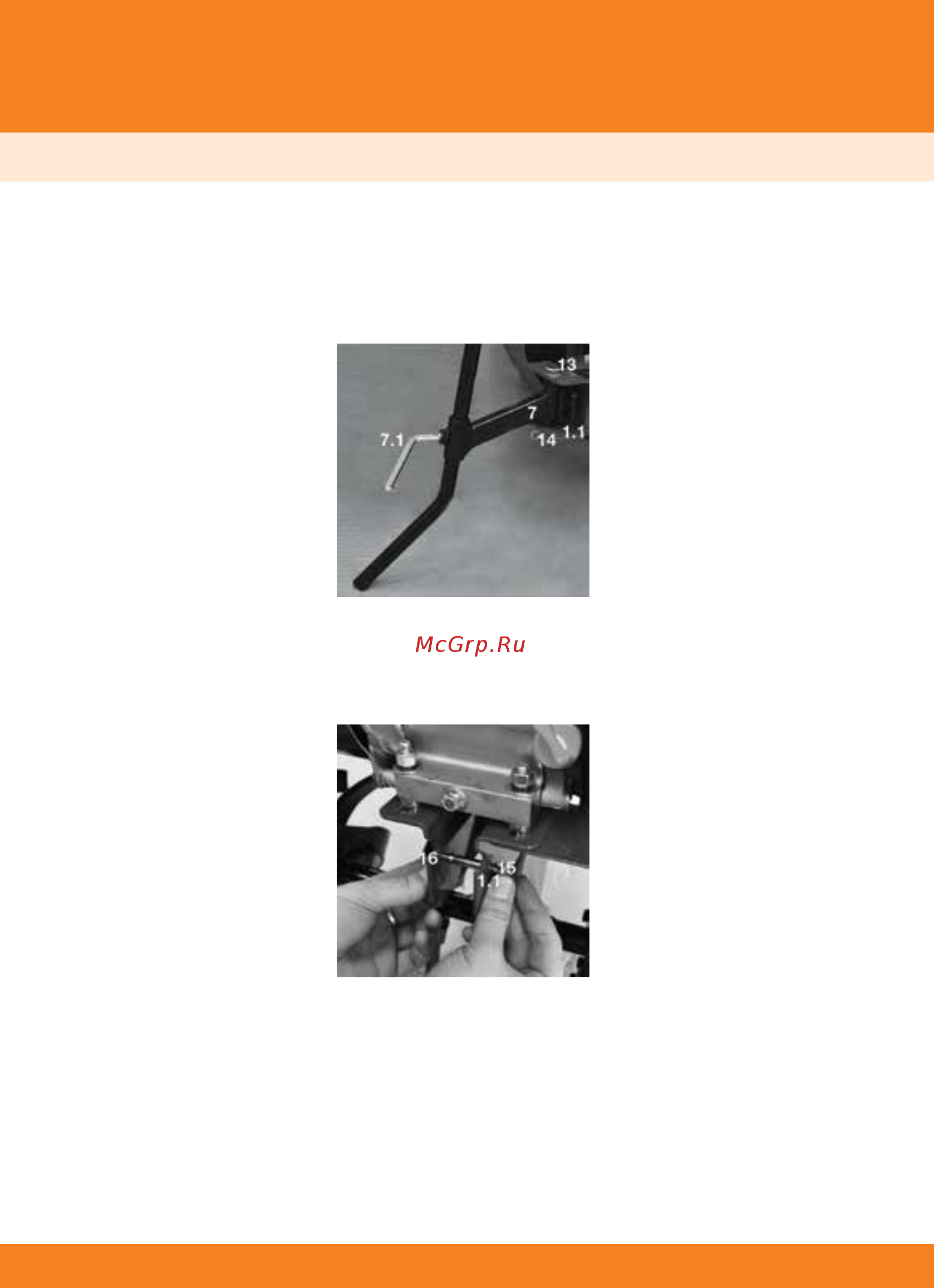

• Вставьте «палец» (13) в совмещенное отверстие рамы культиватора и сцеп-

ки и закрепите его шплинтом (14).

• Установите сошник на требуемой высоте сцепки и зафиксируйте его винто-

вым зажимом (7.1).

Монтаж транспортного колеса

• Извлеките из рамы культиватора уже установленные болт (15) и гайку (16).

Используйте их далее для монтажа штанги транспортировочного колеса.

• Установите направляющую штангу транспортировочного колеса (6) на раму

(1.1).

• Зафиксируйте штангу болтом (15) и гайкой (16) ранее извлеченной из рамы

культиватора.

• Установите пружину (12.1) на корпус культиватора в отверстие и натяжени-

ем зафиксируйте ее на штанге транспортировочного колеса.

(Рис. 5)

(Рис. 6)
