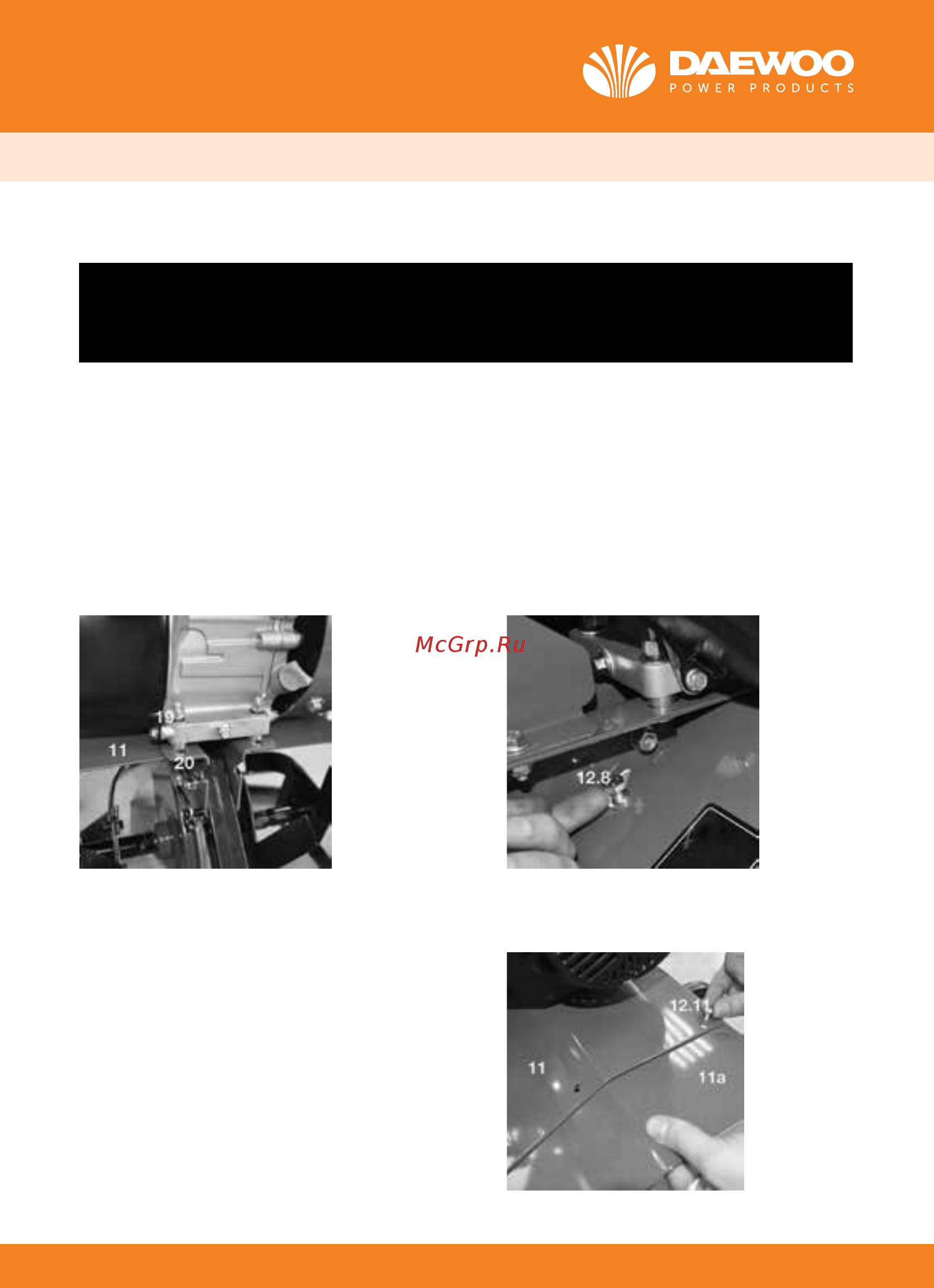

Монтаж защитных крыльев

Левое защитное крыло уже установлено на культиваторе. Проверьте

затяжку болтов крепления. В случае необходимости затяните болты с

максимальным усилием.

• На раме культиватора впереди с правой стороны (крепление двигателя)

снимите уже установленные болт (19) и гайку (20) и сохраняйте их для даль-

нейшего монтажа крыла.

• Защитное правое крыло (11) установите на нижнюю сторону рамы культи-

ватора. Защитные крылья устанавливается с помощью снятых до этого бол-

та (19) и гайки (20), а также имеющихся в комплекте поставки болта (12.8),

шайбы (12.9) и гайки (12.10).

• Затяните все болты с максимальным усилием.

Монтаж дополнительных защитных

крыльев (для модели DAT 7090R)

• Дополнительное защитное крыло

(11а) установите на основное крыло

(11). Закрепите при помощи имею-

щихся в комплекте поставки болта

(12.11) шайбы (12.12) и гайки (12.13).

• Затяните все болты с максимальным

усилием.

(Рис.18) (Рис.19)

(Рис. 20)
