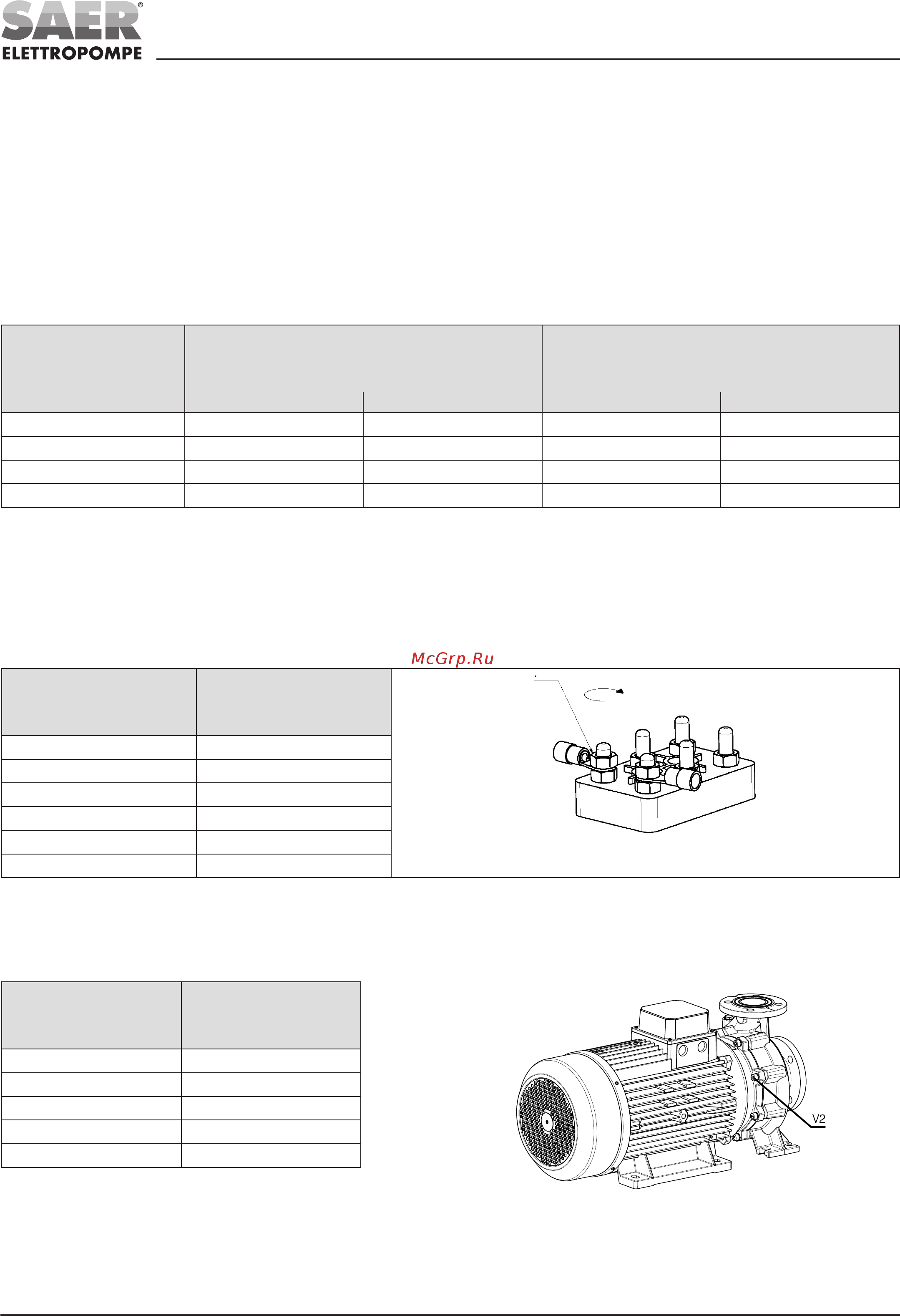

10
TAB. V Livelli di rumorosità In condizioni di funzionamento normale (esente da cavitazione). Valori indicativi e soggetti a tolleranza e
al motore accoppiato.
Noise level under normal operating conditions (without cavitation). Indicative values, subject to tolerance and dependent from the
motor coupled.
Niveles de ruidosidad: En condiciones de funcionamiento normal (libre de cavitación). Valores indicativos que dependen de la
tolerancia y del acoplamiento del motor.
Niveaux sonores: Dans des conditions de fonctionnement normal (sans cavitation). Valeurs indicatives, sous réserve de la tolérance
et de la dépendance du moteur couplé.
Geräuschpegel: Unter normalen Betriebsbedingungen (ohne Hohlsogbildung). Richtlinien und unterliegen nicht der Toleranz und der
Motor gekoppelt.
Уровень шума: При обычных условиях эксплуатации (без кавитации). Ориентировочные значения, подлежащие
толерантности в зависимости от используемого двигателя
Potenza nominale del
motore
Rated power of motor
Двигатель
kW
Livello pressione sonora (L
pA
) – 1m
Noise Pressure level (L
pA
) – 1m
Уровень шума (L
pA
) – 1m
dBA
Livello potenza sonora (L
WA
) – 1m
Noise power level (L
WA
) – 1m
Уровень звуковой мощности (L
WA
) – 1m
dBA
1450 1/min 2900 1/min 1450 1/min 2900 1/min
≤ 2,2 ≤ 65 ≤ 70 ≤ 75 ≤ 80
3 ÷ 7,5 ≤ 70 ≤ 80 ≤ 80 ≤ 88
9,2 ÷ 18,5 ≤ 75 ≤ 80 ≤ 85 ≤ 88
22 ÷ 45 ≤ 85 ≤ 85 ≤ 95 ≤ 95
TAB. VI Coppie di serraggio
/ Tightening torques / Pares de aprietes / Couples de serrage / Anziehdrehmomente / Степень
затягивания
V-1 Coppie serraggio per collegamento in morsettiera / Tightening torque for connection in teminal board / Pares de aprietes
para la conexion en el terminal / Couples de serrage pour la connexion dans la borne / Anziehdrehmomente fuer den Anschluss in der
Klemmenplatte / Степень затягивания для подсоединения в клемной коробке
Perno
Stud
Шпилька
Coppia di serraggio
Tightening torques
Степень затягивания
(Nm)
M4 2 ÷ 4
M5 3 ÷ 5
M6 6 ÷ 8
M8 15 ÷ 22
M10 25 ÷ 40
M12 45 ÷ 60
V-2 Coppie serraggio per viti di connessione del corpo pompa / Tightening torque for the pump body screws / Pares de aprietes
para los tornillos de conexion del cuerpo bomba / Couples de serrage pour les vis du corps de pompe / Anziehdrehmomente fuer die
Schrauben, die zum Anschluss des Pumpenkoerpers dienen / Степень затягивания соединительных винтов корпуса насоса
Bullone
Bolt
Болт
Coppia di serraggio
Tightening torques
Степень затягивания
(Nm)
M6 6
M8 1
M10 2
M12
M16
