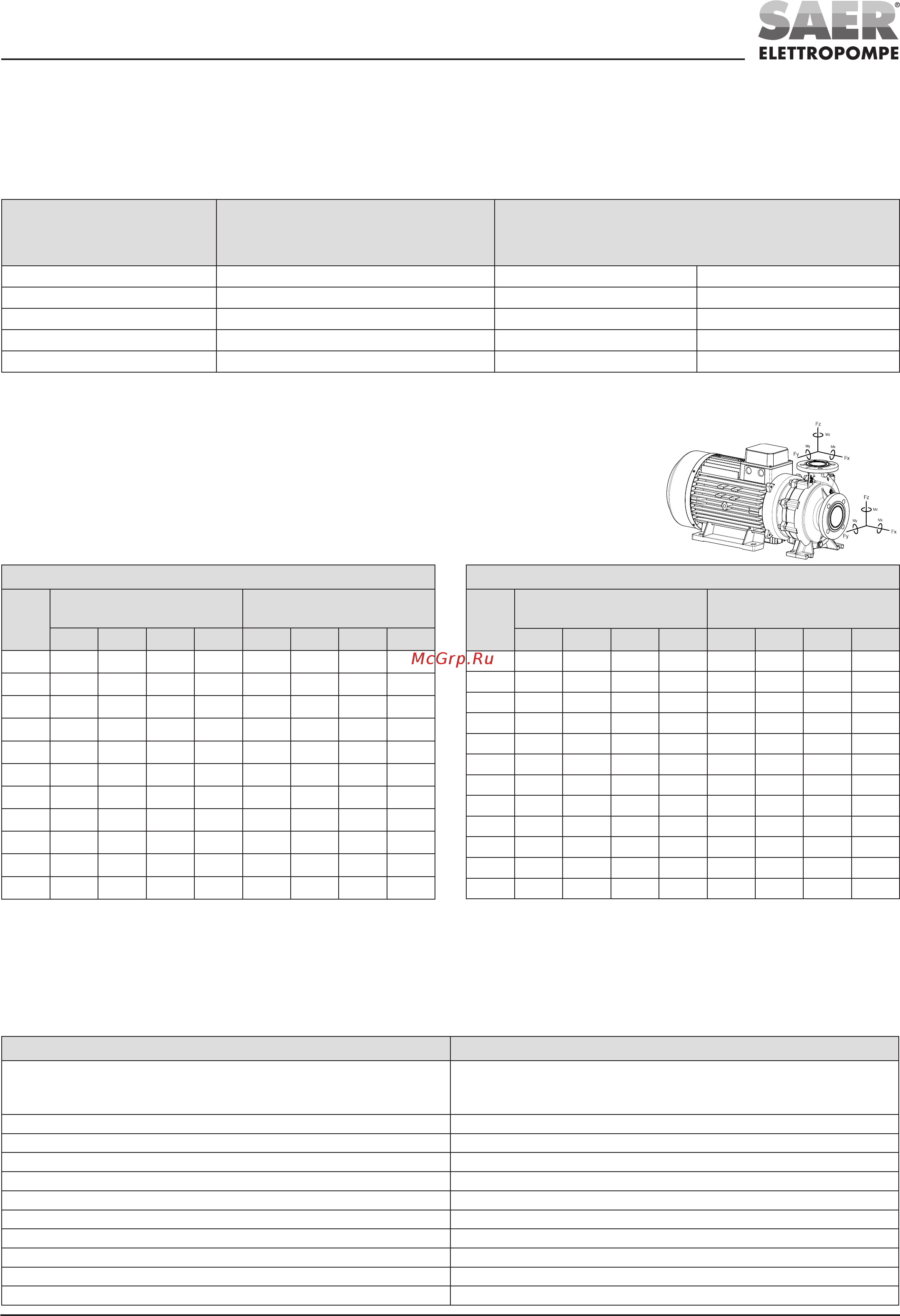

TAB. II - Intervalli di sostituzione dei cuscinetti prelubrifcati a vita (ingrassaggio permanente) - principio L10
Terms of replacements for pre-lubricated bearings for life (permanent greasing) - principle L
10
Intervalos de sustitucion de los cojinetes prelubricado a vida (engrase permanente)- principio L
10
Intervalles de remplacement des roulements lubriés à vie (graissage permanent) - principe L
10
Intervalle von Ersatz von Lagern prelubrifcati Leben (gefettet) - L
10
Prinzip
Перерывы между заменами подшипников с перманентной смазкой - принцип L
10
Velocità di rotazione max.
Max rotatational speed
Макс. скорость вращения
Temperatura ambiente max.
Max ambient temperature
Макс. окружающая температура
Intervallo di sostituzione
Terms of replacement
Сроки замены смазки
1/min (rpm) °C O V
1500 40 50.000 h 40.000 h
1800 40 50.000 h 40.000 h
3000 40 40.000 h 30.000 h
3600 40 40.000 h 30.000 h
O: funzionamento in orizzontale / Horizontal mounting / горизонтальное исполнение
V: funzionamento in verticale / Vertical mounting / вертикальный исполнение
TAB.III
Tabella/gura sforzi ammessi sulle ange per macchine in metallurgia standard.
Permissible forces and moments at pump nozzles – standard cast iron ange.
Tabla/ gura esfuerzos permitidos sobre las bridas para los equipos de material estandard.
Forces et moments admissibles à buses de pompe en matériaux standards
Tabelle / Abbildung Bemühungen gelassen in den Standard metallurgischen Ausrüstung Flansche.
Таблица/ рисунок допустимых усилий на фланцы для агрегатов в стандартном исполнении.
MANDATA - OUTLET - НАГНЕТАНИE
DN
Forze / Forces /
прочность (N)
Momenti / Momentum /
Моменты (Nm)
Fy Fz Fx ∑F My Mz Mx ∑M
32 300 370 320 580 270 300 390 560
40 350 440 390 690 320 370 460 670
50 480 580 530 910 350 410 490 720
65 600 740 650 1160 390 420 530 770
80 720 880 790 1390 410 460 560 830
100 950 1180 1050 1840 440 510 620 910
125 1120 1390 1250 2170 530 670 740 1070
150 1420 1750 1580 2750 620 720 880 1280
200 1890 2350 2100 3660 810 930 1140 1680
250 2370 2930 2610 4570 1110 1280 1560 2300
300 2820 3500 3140 5480 1510 1740 2120 3120
TAB.IV Diametri raccomandati per la tubazione in aspirazione
Recomended diameters for suction pipe
Diametros recomendados para la tuberia de succion
Diametres recommandes pour la tuyauterie en aspiration
Empfohlene durchmesser fuer das saugrohr
Pекомендованные диаметры для всасывающего трубопровода
DN [mm] DN [mm]
Aspirazione pompa / Pump suction / Aspiración de la bomba /
Aspiration de la pompe / Saugen der Pumpe /
Всасывание насоса
Tubo aspirazione / Suction pipe / Tubos de aspiración /
Tuyauteries d’aspiration / Ansaugleitungen /
Трубопроводы всасывания
50 80
65 100
80 150
100 200
125 250
150 300
200 350
250 400
300 500
350 600
ASPIRAZIONE - SUCTION - ВСАСЫВАНИЕ
DN
Forze / Forces /
прочность (N)
Momenti / Momentum /
Моменты (Nm)
Fy Fz Fx ∑F My Mz Mx ∑M
25 425 350 375 650 300 350 450 650
32 525 425 450 825 375 425 550 800
40 625 500 550 975 450 525 650 950
50 825 675 750 1300 500 575 700 1025
65 1050 850 925 1650 550 600 750 1100
80 1250 1025 1125 1975 575 650 800 1175
100 1675 1350 1500 2625 625 725 875 1300
125 1975 1600 1775 3100 750 950 1050 1525
150 2500 2025 2250 3925 875 1025 1250 1825
200 3350 2700 3000 5225 1150 1325 1625 2400
250 4175 3375 3725 6525 1575 1825 2225 3275
300 5000 4025 4475 7825 2150 2475 3025 4450
