6

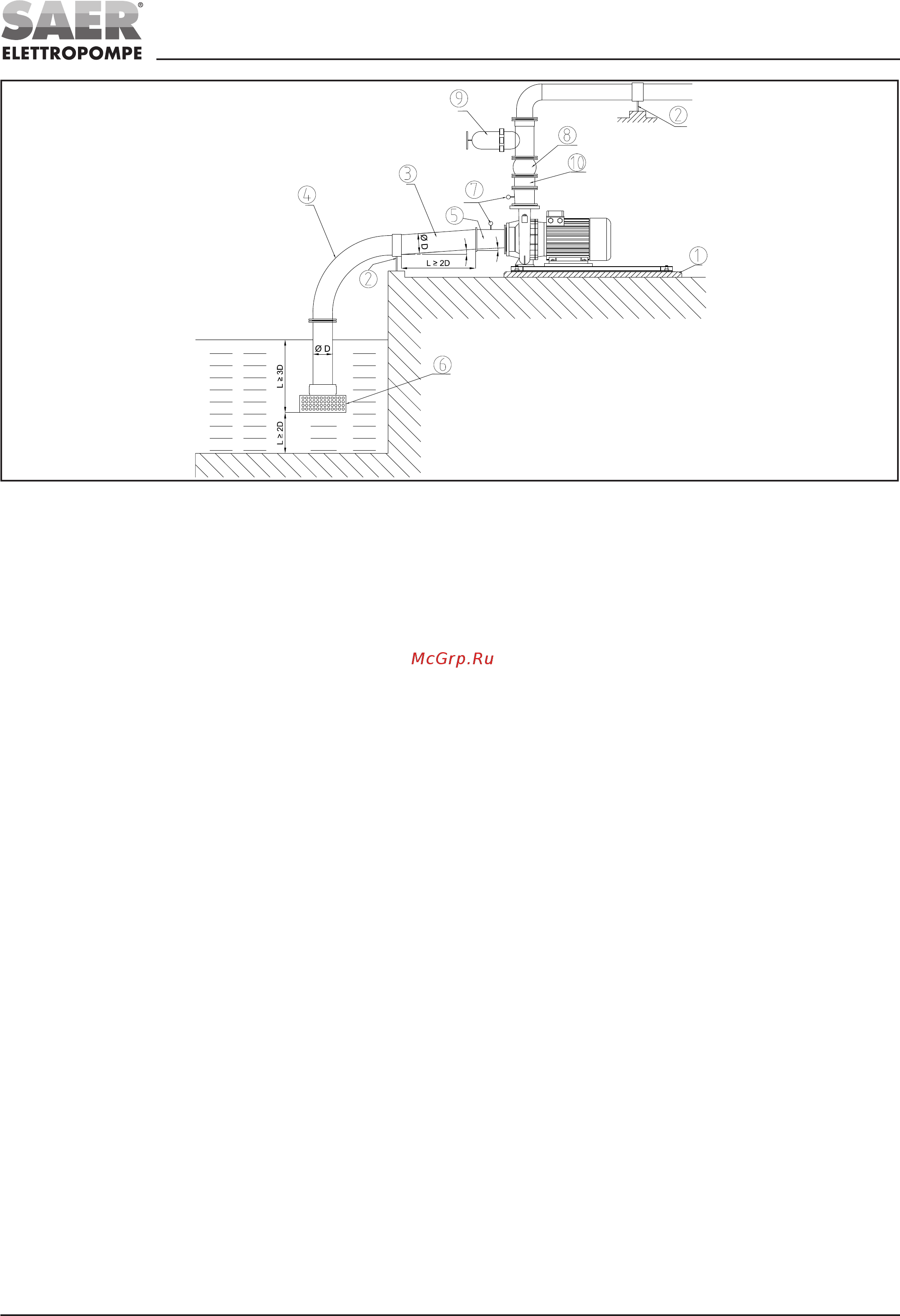

FIG. 9a
Raccomandazioni per installazione con aspirazione negativa (“soprabattente”)
Recommendations for suction lift installation (“negative suction”)
Recomendaciones para instalación con succión negativa (“sobre del nivel del agua”)
Recommandations pour l’installation avec aspiration négative (“sur le niveau de l’eau”)
Empfehlungen für die Installation mit negativer Ansaugung (“Saughöhe”)
Рекомендации для установки с негативным давлением на всасывании („над уровнем перекачиваемой жидкости“)
1. Fondazioni e base di appoggio → Cap. 5 / Foundations and base plate → Cap. 5 / Fundaciones y base de apoyo→ Cap. 5 / Fondations
et base d’appui→ Cap. 5 / Fundamente und Stützbasis → Cap. 5 / Фундаменты и опора → Глава 5
2. Ancoraggi delle tubazioni → Cap. 5 / Anchoring the pipes→ Cap. 5 / Anclajes de las tuberías→ Cap. 5 / Connexions des tuyaux → Cap. 5 /
Die Verankerung der Rohre → Cap. 5 / Укрепления трубопровода → Глава 5
3. Linea di aspirazione / Suction pipe / Línea de succión / Ligne d’aspiration / Saugleitung / Линия всасывания
i. Diametro tubazione in aspirazione / Suction diameter / Diámetro tubería de succión / Diamètre du tuyau en aspiration / Durchmesser
des Saugrohres / Диаметр трубопровода на всасывании: D → TAB.I9
ii. Velocità del liquido / Liquid velocity / Velocidad del líquido / Vitesse du liquide / Flüssigkeitsgeschwindigkeit / Скорость потока
жидкости: ≤ 2 m/s
iii. Inclinazione positiva / positive slope / Inclinación positiva / Pente positive / positive Steigung / Положительный наклон
iv. Tratto rettilineo / Stright lenght / Tramo recto / Partie tout droit / Gerade Strecke / Прямолинейный отрезок : ≥ 2D
4. Utilizzare raggi di curvatura ampi / Elbow with high curvature radius / Utilizar radios de exión grande / Utiliser de grands rayons de courbure /
Verwenden Sie große Biegeradien/ Использовать изгибы с широкими радиусами
5. Installare un adattatore eccentrico come in gura / Install an eccentric adapter as in Figure / Instalar un adaptador excéntrico
/ Installer un adaptateur excentrique comme dans la gure / Installieren Sie einen exzentrischen Adapter wie in Abbildung / Установить
внецентренный переходник, как на рисунке
6. Griglia di aspirazione / Suction strainer / Rejilla de succión / Grille d’aspiration / Einlassgitter / Всасывающая решётка :
i. Area ≥ 4 Sezione tubazione / Area ≥ 4 Pipe area / Área ≥ 4 sección tubería / Area≥ 4 section conduite / Bereich ≥ 4 Rohr Abschnitt /
Площадь ≥ 4 Секция трубопровода
ii. Immersione / Depth / Inmersión / Immersion / Eintauchen / Погружение ≥ 3D
iii. Distanza dal fondo / Distance from the oor / Distancia del fondo / Distance du fond / Abstand vom Boden / Расстояние от пола: ≥ 2D
7. Installare un vuotometro sulla bocca di aspirazione e un manometro su quella di mandata / Install a vcuum gauge on the suction
side and a pressure gauge on the discharge / Instalar un vacuómetro sobre la boca de succión y un manómetro sobre la boca de descarga
/ Installer un vacuomètre sur l’aspiration et un manomètre sur le refoulement / Installieren Sie ein Voltmeter auf der Ansaugseite und ein
Manometer am Druckstutzen / Установить вакуумметр на всасывающем патрубке и манометр на нагнетательном патрубке
8. Installare un giunto antivibrante sulla tubazione di mandata e in aspirazione (se non ostacola l’aspirazione)/ Install an antivibration
joint on the delivery pipe and on the suction (only if it not obstruct the suction)/ Instalar una junta antivibración sobre la tubería de
descarga y succión (si eso no diculta la succión) / Installer un joint anti-vibrations sur le tuyau de refoulement et en aspiration (si on
n’obstacle pas l’aspiration) / Installieren Sie eine exible Verbindung auf das Rohr des Druckstutzens und der Absaugung (wenn die
Ansaugung nicht behindert)/ Установить антивибрационную муфту на нагнетательном трубопроводе и на всасывании (если не
является помехой всасыванию)
9. Installare una valvola di regolazione in mandata / Install a gate valve on the delivery / Instalar una válvula de control en la succión / Installer
une soupape de décharge sur le refoulement / Installieren Sie ein Ablassventil / Установить регилирующий клапан на нагнетании
10. Installare una valvola di non ritorno in mandata / Install a check valve on the delivery / Instalar una válvula de retención sobre la descarga
/ Installer un clapet anti-retour sur le refoulement / Installieren Sie ein Rückschlagventil am Druckstutzen / Установить обратный клапан на
нагнетании / Установить обратный клапан на нагнетании
11. Riallineare il giunto dopo aver installato la pompa / Realign the coupling after installing the pump / Realinear la junta después de la instalación
de la bomba / Réaligner le joint après avoir installé la pompe / Richten Sie die Verbindung nach der Einbau der Pumpe / Выравнить муфту после
установки насоса
12. Vericare che / Always check / Vericar que / Vériez que / Überprüfen Sie, ob / Проверить, что : NPSHa > NPSHr
