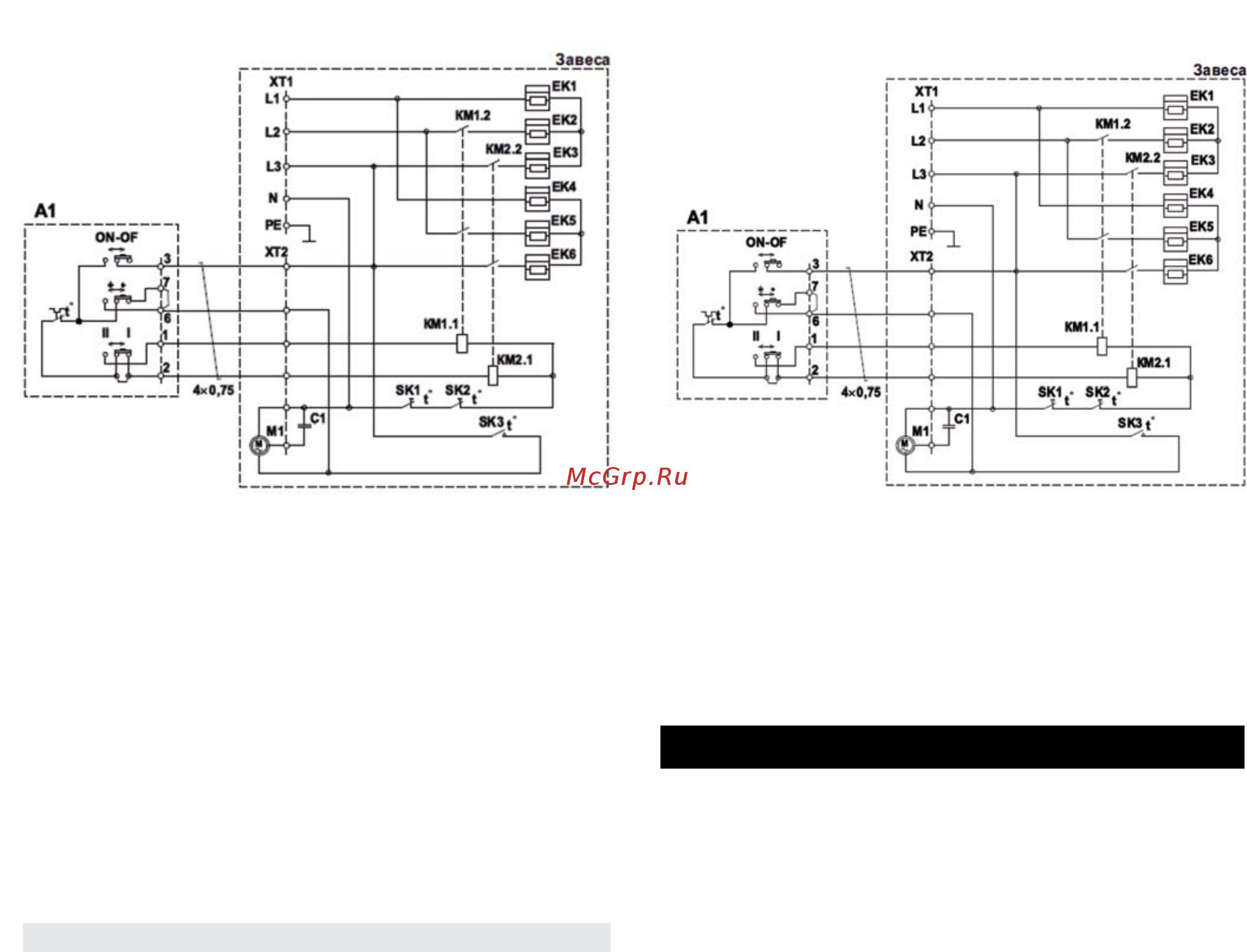

A1 - пульт управления;
C1 - конденсатор;
ek1... ek6 - нагревательные элементы;
kM1/kM2 - магнитные пускатели;
М1- электродвигатель вентилятора;
Sk1/Sk2/Sk3 - термоограничители;
XT1/XT2 - колодки клеммные.
A1 - пульт управления;
C1 - конденсатор;
ek1... ek6 - нагревательные элементы;
kM1/kM2 - магнитные пускатели;
М1- электродвигатель вентилятора;
Sk1/Sk2/Sk3 - термоограничители;
XT1/XT2 - колодки клеммные.
Модель THC WТ1 6M, THC WТ1 9М Модели THC WT1 12M, THC WT1 18M, THC WT1 24M
12. УТИЛИЗАЦИЯ
По окончании срока службы тепловентилятор следует утилизировать
в соответствии с нормами, правилами и способами, действующими в
месте утилизации. Подробную информацию по утилизации тепло-
вентилятора Вы можете получить у представителя местного органа
власти. Срок службы прибора указан в гарантийном талоне.
Рис. 6
Рис. 7
www.timberk.com • тепловая завеса
12
