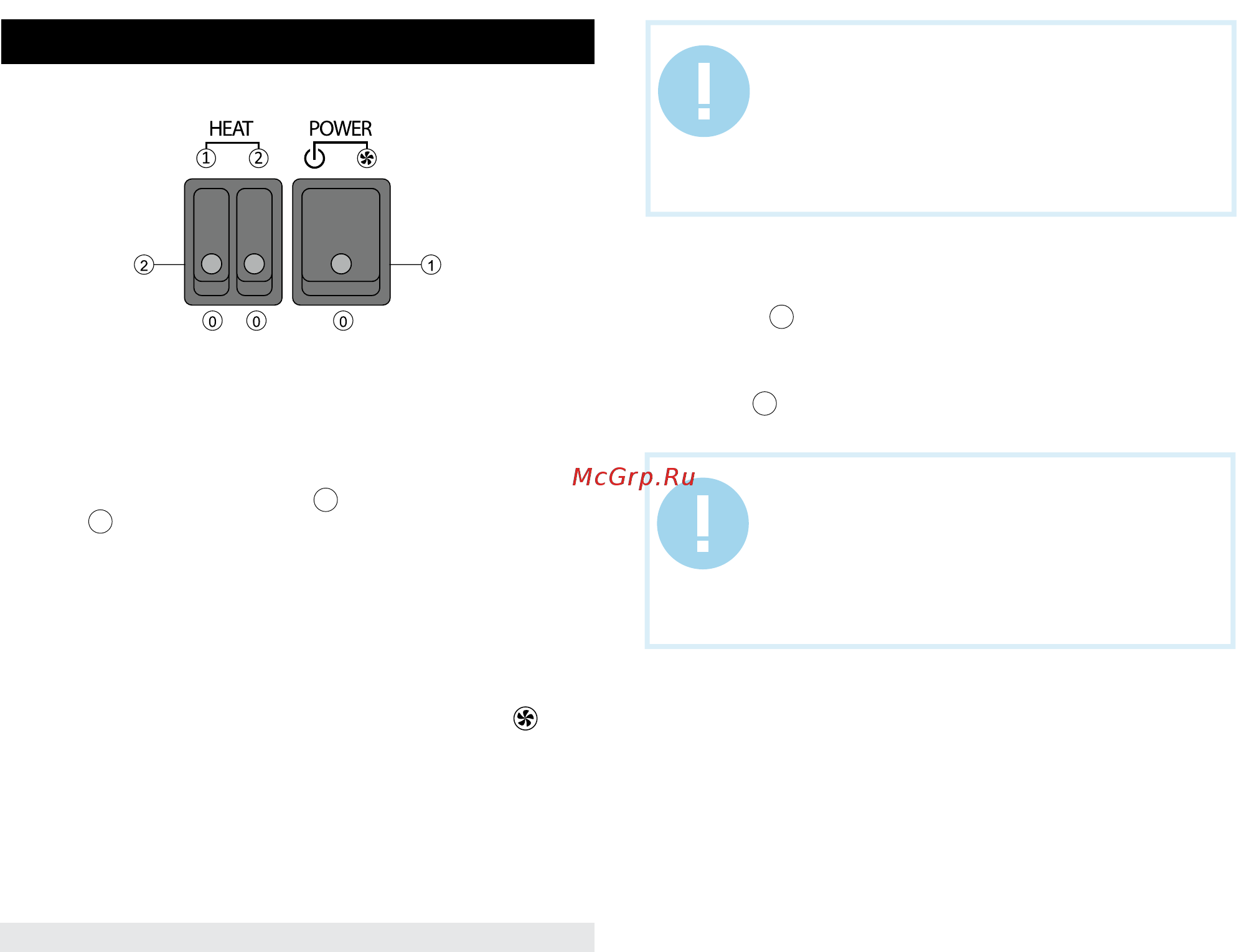

Timberk THC WT1 5M [8/24] Управление тепловой завесой
![Timberk THC WT1 5M [8/24] Управление тепловой завесой](/views2/1636330/page8/bg8.png)
1. Выключатель вентилятора
Используется для включения/выключения электродвигателя венти-
лятора.
2. Двухклавишный выключатель режимов мощности нагрева.
Используется для выбора следующих режимов мощности нагрева:
режим низкой мощности нагрева («
1
»), режим высокой мощности
нагрева («
2
»).
7. УПРАВЛЕНИЕ ТЕПЛОВОЙ ЗАВЕСОЙ
Панель управления для модели THC WТ1 3M (Рис. 3)
Рис. 3
2.Выбор режима мощности нагрева.
2.1. Чтобы выбрать низкую мощность нагрева установите одну из
клавиш двухклавишного выключателя режимов мощности нагрева
в положение «
1
», при этом загорится индикаторная лампочка кла-
виши.
2.2. Чтобы выбрать высокую мощность нагрева установите ещё одну
клавишу двухклавишного выключателя режимов мощности нагрева в
положение «
2
», при этом загорится индикаторная лампочка второй
клавиши.
Эксплуатация тепловой завесы THC WT1 3M
1.Включение.
1.1. Перед включением тепловой завесы клавиши выключателей
должны быть установлены в положение «0».
1.2. Подключите тепловую завесу к источнику питания, вставив вилку
сетевого шнура в розетку.
1.3. Установите выключатель вентилятора в положении «
», при
этом в выключателе загорится индикатор, а прибор начнёт работу в
режиме вентиляции.
3. Защита от перегрева.
Для обеспечения безопасной работы завеса снабжена термоограни-
чителем, отключающим нагревательные элементы в случае перегре-
ва. Перегрев может произойти по следующим причинам:
- перфорированная решётка забора воздуха или решетка выхода
воздуха закрыты посторонними предметами или сильно загрязнены;
- неисправны вентиляторы.
ВНИМАНИЕ!
После транспортирования или хранения тепловой
завесы при отрицательных темперетурах выдержать
ее в помещении, где преполагается эксплуатация,
без включения в сеть не менее 2-х часов. После дли
-
тельного хранения или перерыва в работе первое
включение завесы не производить в режиме 2.
ВНИМАНИЕ!
При первом включении завесы возможно появление
характерного запаха и дыма (происходит сгорание
масла с поверхности нагревательных элементов).
Поэтому рекомендуется перед установкой включить
завесу в режиме подогрева на 10-20 минут в хорошо
проветриваемом помещении.
