Timberk THC WT1 5M [5/24] Описание тепловой завесы рис
![Timberk THC WT1 5M [5/24] Описание тепловой завесы рис](/views2/1636330/page5/bg5.png)

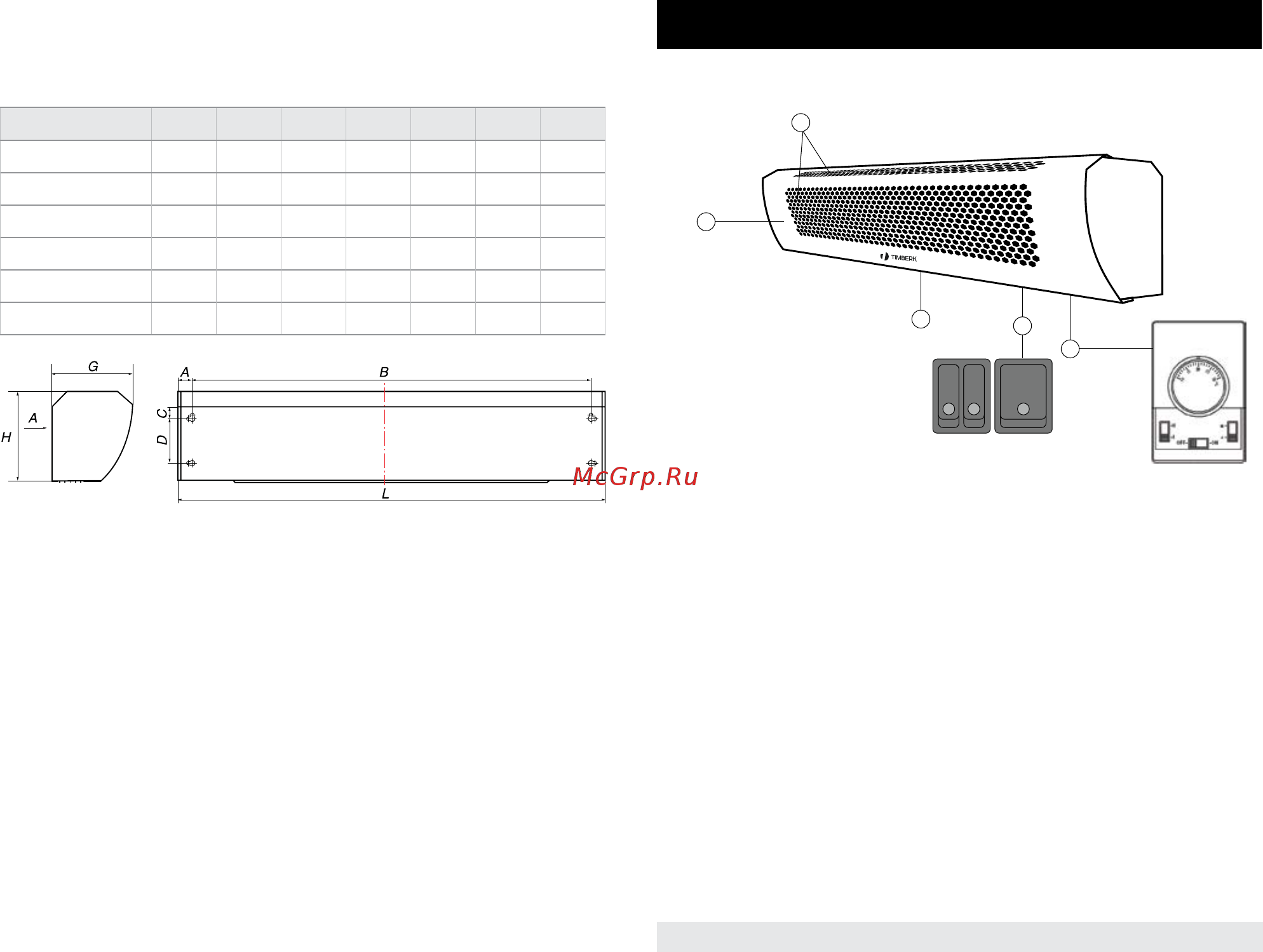

Рис. 2
Рис. 3
Размерные характеристики
Размерные характеристики тепловой завесы серии THC WT1 в мм в
соответствии с рис. 1. приведены в таблице 2.
Условия эксплуатации
Завеса предназначена для эксплуатации в закрытых помещениях с
температурой воздуха от минус 10
0
С до плюс 40
0
С, при относитель-
ной влажности воздуха не более 93%, в условиях, исключающих по-
падание на нее капель, брызг и атмосферных осадков (климатиче-
ское исполнение УХЛ 3.1 по ГОСТ 15150).
1. Корпус
2. Перфорированная решётка забора воздуха
3. Решётка выхода воздуха
4. Панель управления (для модели THC WT1 3M )
5. Выносной пульт управления (для моделей THC WT1 6M, THC WT1
9M, THC WT1 12M, THC WT1 18M, THC WT1 24M)
Принцип работы тепловой завесы (рис. 3, 4)
Тепловая завеса состоит из корпуса (1), изготовленного из листо-
вой стали, покрытой высококачественным полимерным покрытием.
Внутри корпуса установлены игольчатые нагревательные элементы
(«стич-элементы») и вентиляторный блок. Вентиляторы забирают
воздух через перфорированную решетку (2), после чего поток воз-
духа, проходя через нагревательные элементы, нагревается и с боль-
шой скоростью направляется через решётку выхода воздуха (3)
сверху вниз, создавая мощный воздушный поток.
Модель А B С D H G L
THC WT1 3M
35 760 20 - 150 215 840
THC WT1 6M
34,5 1025 30 115 235 272 1070
THC WT1 9M
44 1400 30 115 235 272 1440
THC WT1 12M
32,5 1865 30 115 241 282 1920
THC WT1 18M
32,5 1865 30 115 241 282 1920
THC WT1 24M
32,5 1865 30 115 241 282 1920
Таблица 2
Описание тепловой завесы (рис.3)
4. ОПИСАНИЕ И ПРИНЦИП РАБОТЫ
1
2
3
4
5
www.timberk.com • тепловая завеса
5
