7.2 Шкала высоты

По шкале высоты определяется расстояние между

нижней точкой шлифовального барабана и лентой

транспортера. Регулировка производится путем

установки шкалы на ноль.

1. Отключите станок от источника питания.

2. Абразивная лента должна быть намотана на

барабан; опустите шлифовальный барабан до

его касания с поверхностью ленты

транспортера.

3. В этом положении барабана указатель шкалы

должен быть расположен на нулевой отметке.

Если это не так, ослабьте два винта и

поднимите или опустите шкалу, чтобы

нулевая отметка оказалась напротив

указателя.

4. Затяните винты.

Примечание: в зависимости от желаемой точности

обработки, возможно, понадобится повторить

данную процедуру регулировки при установке

абразивных лент различной зернистости.

7.3 Ограничитель глубины (ОПЦИЯ)

ПРИМЕЧАНИЕ: ограничитель глубины входит

в комплект поставки станка модели JWDS-

2550. Для станка модели JWDS-2244 он

приобретается отдельно.

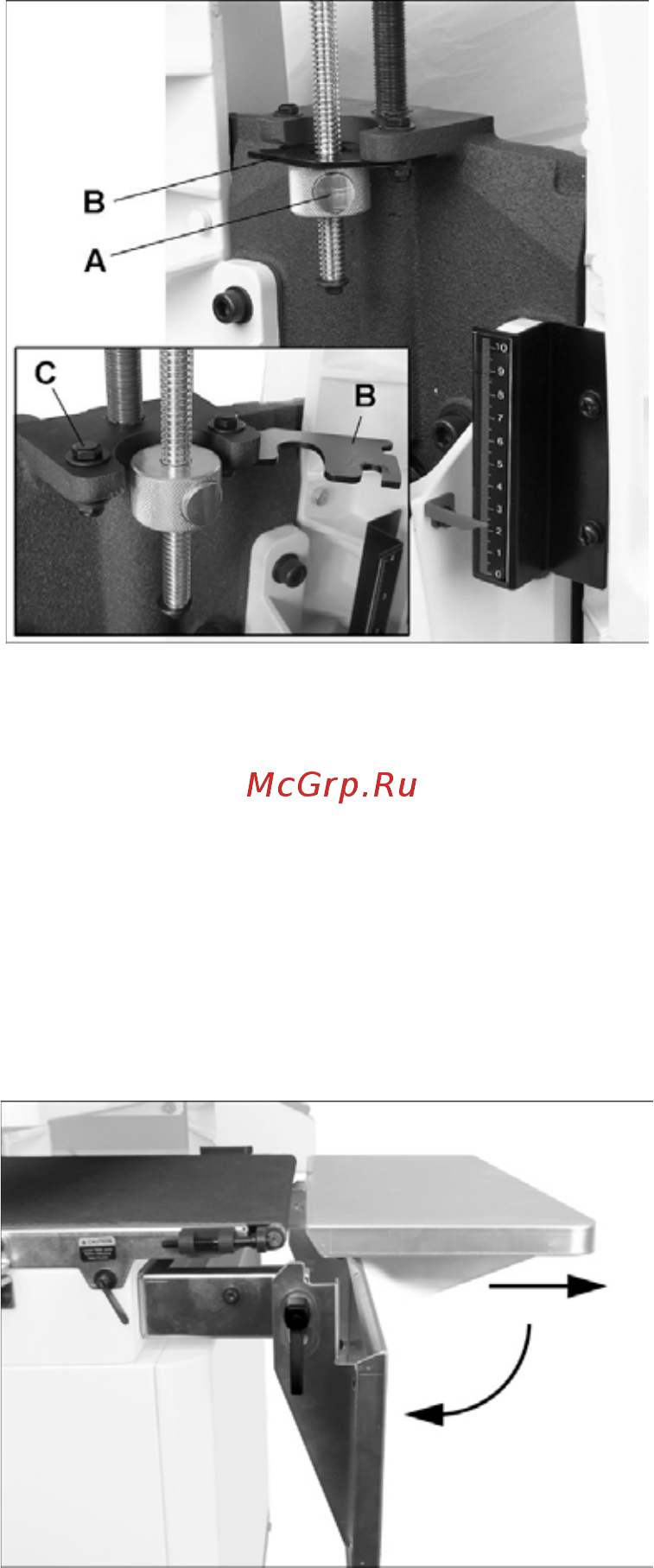

Гайка ограничителя глубины (А, Рис. 7-1)

обеспечивает резкую остановку при достижении

окончательной глубины шлифования. Это значит,

что оператор сможет прошлифовать несколько

деталей на один размер.

1. Поворачивайте ручку, чтобы выставить

барабан по шкале на окончательную глубину

шлифования. (На Рис. 7-1 в качестве примера

показана окончательная глубина шлифования

23 мм).

2. Нажмите кнопку на гайке ограничителя

глубины, чтобы установить ее в стандартное

положение. Затем поворачивайте гайку, пока

она не упрется плотно в нижнюю часть

пластины (В).

ОСТОРОЖНО: гайка должна располагаться под

пластиной, чтобы обеспечить полную поддержку

при контакте с ней. Размещение гайки над

пластиной может привести к прогибу последней из-

за давления гайки на нее.

3. Поднимите барабан и выполните операцию

шлифования. В зависимости от заготовки для

достижения желаемой глубины обработки

может понадобиться несколько проходов.

Если ограничитель глубины не используется,

ослабьте левый винт (С) и отверните пластину (В)

(см. выносной вид на рисунке). Это обеспечит

свободное перемещение барабана.

Рис. 7

‐

7.4 Регулировка стола

подачи/разгрузки (ОПЦИЯ)

Приобретаемые отдельно столы можно откинуть

вниз для удобного доступа к барабану с целью

намотки абразивной ленты или регулировки.

Ослабьте ручки с каждой стороны, отведите стол

от станка, а затем вниз. См. Рис. 7‐2.

Рис. 7

‐

7.5 Регулировка хода/натяжения ленты

транспортера

Регулировка натяжения ленты транспортера может

быть необходимой в период обкатки для

компенсации ее растяжения.

7.5.1 Регулировка натяжения ленты

1. Отключите станок от источника питания.

2. С помощью 5 мм шестигранного ключа

отрегулируйте натяжной винт (Рис. 7-3).

Произведите регулировку с обеих сторон

транспортера, чтобы добиться

приблизительно равного натяжения

абразивной ленты по всей ширине.

ПРИМЕЧАНИЕ: недостаточное натяжение

ленты может стать причиной ее

проскальзывания на приводном ролике в

процессе шлифования. Если движущуюся

ленту транспортера можно остановить путем

непосредственного надавливания на ее

поверхность рукой, значит натяжение
