Jet JWDS-2550-M 723550OSKM [18/22] Замена ленты транспортера

1. Отключите станок от источника

питания/выдерните вилку из розетки.

2. Открутите четыре винта с внутр.

шестигранником (С, Рис. 9-2).

3. Осторожно извлеките барабан с

подсоединенной к нему муфтой (D).

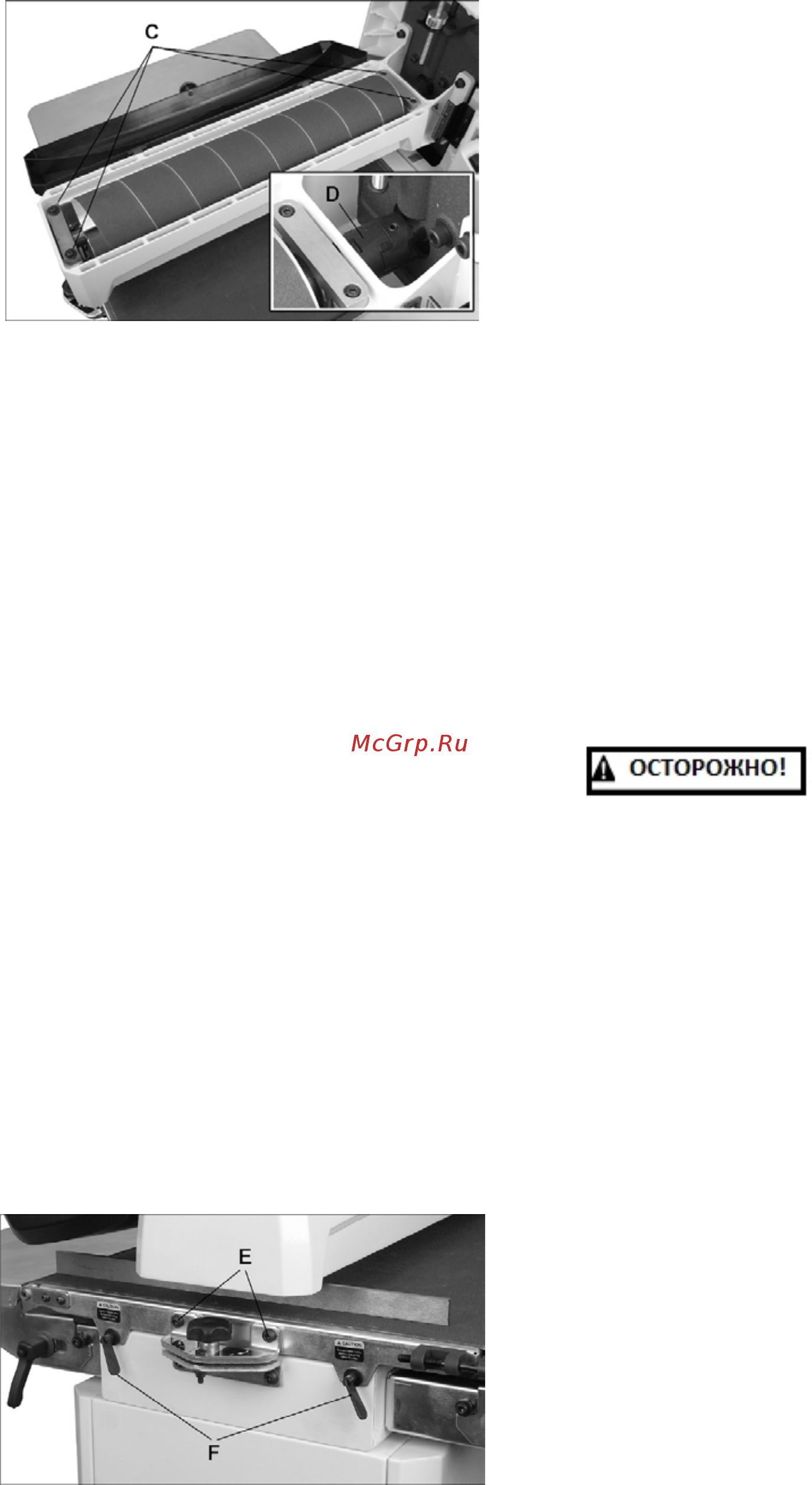

Рис. 9-2: извлечение барабана

9.3 Замена ленты транспортера

1. Отключите станок от источника

питания/выдерните вилку из розетки.

2. Поднимите барабан в крайнее верхнее

положение.

3. Если установлены столы подачи/разгрузки,

снимите их.

4. Слегка открутите натяжные винты (Рис. 7-3) с

обеих сторон транспортера, чтобы ослабить

натяжение ленты, и заведите приводной ролик

до конца внутрь.

5. Открутите два винта, которые крепят стол

транспортера к основанию.

6. Открутите два винта, которые крепят стол

транспортера к выравнивающему кронштейну

(Е, Рис. 9-3).

7. Ослабьте две запорные ручки (F).

8. Поднимите стол транспортера и снимите его

со станка. Избегайте разрывов ленты по

краям под столом транспортера. Следите,

чтобы керамические направляющие ленты не

упали, так как они могут разбиться.

9. Поставьте транспортер на сторону с

двигателем и снимите с него ленту.

10. Установите новую ленту вместе с

направляющими (см. раздел 10.0) и

установите на место стол транспортера.

Отрегулируйте натяжение и ход новой ленты.

Рис. 9

‐

Примечание: если во время движения лента

транспортера постоянно смещается на одну из

сторон станка, данную проблему можно решить,

перевернув ее. Чтобы убедиться, что стол

транспортера не искривлен, положите на него

уровень. При необходимости выровняйте станок по

уровню. Если данные меры не помогают,

выполните следующие шаги:

Шаг 1: проверьте приводной и неприводной ролики

транспортера, чтобы убедиться, что они

расположены параллельно поверхности стола. Для

этого сначала отцентруйте ленту транспортера на

столе. Затем положите на внешний край (с левой

стороны) стола поверочную линейку так, чтобы она

проходила через ролик. Запомните расстояние

между роликом и поверочной линейкой.

Шаг 2: теперь повторите Шаг 1 с правой

(внутренней) стороны транспортера. Сравните

измерения, сделанные с двух сторон. Если они не

равны, ослабьте один из кронштейнов, которые

поддерживают ролики. Слегка наклоняйте

кронштейн до тех пор, пока расстояние между

роликом и поверочной линейкой не будет равным с

обеих сторон. Затем затяните кронштейн.

9.4 Проверка щеток электродвигателя

Если шлифовальный станок эксплуатируется

достаточно интенсивно, для сохранения КПД

электродвигателя следует проверять две его

угольные щетки каждые два месяца или чаще.

Остановка двигателя или снижение мощности

могут быть следствием износа угольных щеток.

Если изношена только одна щетка, заменить

необходимо сразу обе.

Продолжительное

использование изношенных щеток может

привести к повреждению ротора двигателя.

1. Отключите станок от источника

питания/выдерните вилку из розетки.

2. С помощью отвертки с плоским шлицем открутите

и снимите крышку. См. Рис. 9‐4.

3. Аккуратно подденьте край медной скобы, чтобы

пружина вытолкнула ее из отверстия. (При

извлечении щетки запомните ее расположение;

именно так она должна быть установлена на

место; изгиб щетки совпадает с изгибом

посадочного места в электродвигателе.)

4. Извлеките щетку и осмотрите ее. Ее следует

заменить при обнаружении какого-либо из

приведенных ниже признаков:

• Щетка износилась до длины 13 мм.

• Следы выкрашивания, обгорания или

разрушения.

• Край щетки стал шероховатым или изъеден

точечной коррозией.

• Нехарактерный цвет пружины.

• Вывод щетки отломан от пружины.
