Jet JWDS-2550-M 723550OSKM [19/22] Дополнительное обслуживание

• Поломка пружины.

5. Возьмите новую щетку (или используйте старую)

и аккуратно вдавите ее в отверстие до конца,

чтобы медная скоба зафиксировалась.

6. Установите крышку.

7. Аналогичным образом установите вторую щетку.

ПРИМЕЧАНИЕ: чтобы новые щетки приработались,

рекомендуется дать станку поработать без

нагрузки на протяжении нескольких минут.

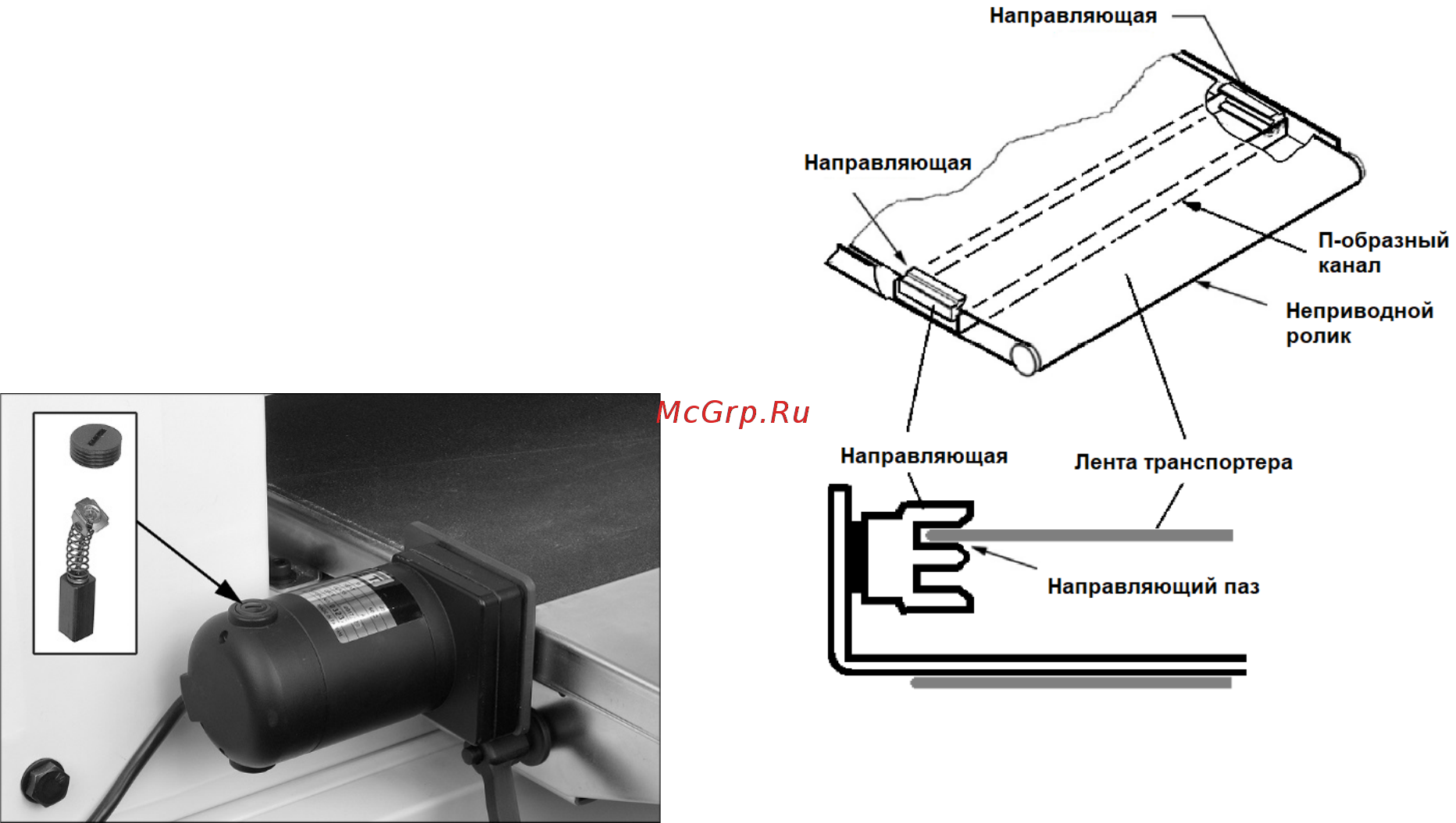

Рис. 9

‐

9.5 Дополнительное обслуживание

Любое дополнительное техническое обслуживание

производится персоналом официального

сервисного центра

10.0 Комплект направляющих

Артикул: PM2244

‐

213

Направляющие значительно сокращают

количество работ по регулировке хода ленты

транспортера. Они уже установлены на

шлифовальный станок. При необходимости

переустановки или замены направляющих,

выполните следующие шаги:

1. Отключите станок от источника

питания/выдерните вилку из розетки.

2. Полностью поднимите барабан.

3. Слегка открутите натяжные винты с обеих

сторон транспортера, чтобы ослабить

натяжение ленты, и заведите приводной ролик

до конца внутрь.

4. Выкрутите два болта и ослабьте два

барашковых винта, которые крепят стол

транспортера к основанию станка.

5. Поднимите стол транспортера и выведите его

из станка. Переверните стол вверх дном.

Будьте осторожны, чтобы не повредить ленту

транспортера.

6. С обратной стороны стола транспортера

приварены П-образные каналы.

Направляющая установлена внутри первого

П-образного канала со стороны подачи (рис.

10-1). Задняя часть направляющей

намагничена и таким образом она крепится к

боковой стенке стола транспортера. Не

устанавливайте направляющую, если кромка

ленты транспортера повреждена или порвана.

Рис. 10

‐

1: Показана обратная сторона

транспортера

7. После установки одной направляющей

заведите ленту транспортера в ее нижний паз.

Примечание: при правильной установке будет

виден только нижний выступ направляющей.

Верхний паз используется, если нижний

изношен.

8. Установите вторую направляющую напротив

первой. Используйте обе направляющие, если

лента транспортера не повреждена или пока

вторая направляющая не износится до такой

степени, что не будет подходить

транспортеру.

9. Переверните стол транспортера лицевой

стороной вверх и установите его на станок.

Вставьте и затяните 3 установочных винта.

Осторожно: будьте осторожны, чтобы не

выбить направляющие из стола транспортера

при его переворачивании. При падении

направляющие могут разбиться.

10. Убедитесь, что все переключатели

отключены. Подключите станок к источнику

питания и включите двигатель.

11. Отрегулируйте натяжение ленты

транспортера с помощью натяжных винтов.

Если установлены обе направляющие, очень

важно выставить равное натяжение ленты с

обеих сторон транспортера. Затягивайте

натяжные винты с обеих сторон, пока не будет

выставлено равное натяжение ленты.

12. Для проверки натяжения включите

транспортер на полную скорость и положите

на него обе ладони. Если таким образом ленту

можно остановить, продолжайте затягивать

винты до тех пор, пока остановить ленту на

полном ходу обеими руками станет

невозможно.

13. Убедитесь, что лента равномерно идет внутри

пазов направляющих, а магнит удерживает

направляющие на своих местах.
