Русский (RU)
4

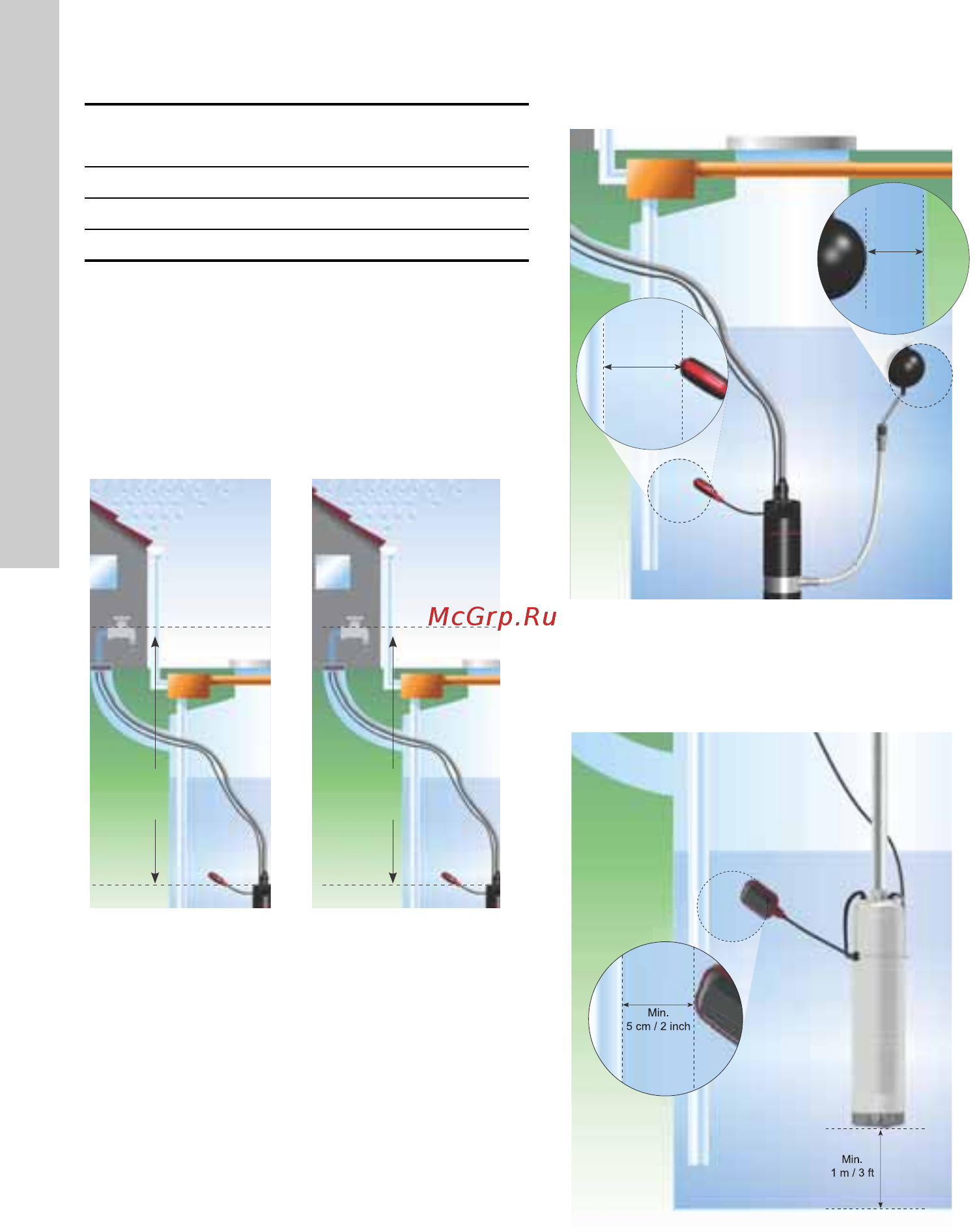

3.1.1 Максимальная глубина установки
3.1.2 Наивысшая точка водоразбора для
насосов SBA
Устанавливайте насосы SBA так, чтобы
расстояние по высоте между насосом и
наивысшей точкой водоразбора не превышало
следующие значения:
SBA 3-35: 13 м.
SBA 3-45: 20 м.
Рис. 1 Наивысшая точка водоразбора для
насосов SBA
3.1.3 Минимальное пространство
Для насосов с поплавковым выключателем
требуется выдержать свободное пространство
между стеной и таким выключателем
, чтобы
последний мог свободно перемещаться.
Для насосов с боковым впуском требуется
обеспечить свободное пространство между
плавучим сетчатым фильтром впускного патрубка
и стеной.
При установке насоса в скважине или резервуаре
минимальное свободное пространство должно
соответствовать рис. 2 и 3.
Для насосов без поплавкового выключателя
требуется пространство, соответствующее
физическим размерам насоса.
Насос SB
и SBA с поплавковым
выключателем и боковым впуском
Рис. 2 Минимальное пространство для
насосов SB и SBA в скважине или
резервуаре
Насос SB HF с поплавковым выключателем
Рис. 3 Минимальное пространство для
насоса SB HF. В данном примере
показан монтаж в скважине.
Продукт
Максимальная глубина установки
[м]
SB 10
SBA 10
SB HF 15
TM06 7648 4116
Max.
13 m/43 ft
Max.
20 m/66ft
SBA 3-35 SBA 3-45
TM06 7644 4016TM07 1399 1518
Min.
5 cm/2 inch
Min.
10 cm/
4 inch
