Русский (RU)
5
3.1.4 Вертикальное размещение насоса SB HF
Монтаж насоса SB HF в резервуаре
Установите насос на дно резервуара. Не
допускайте "сухого" хода насоса.
Монтаж насоса SB HF в скважине
Установите насос таким образом, чтобы впуск
насоса был по крайней мере на 1 м выше дна
скважины во избежание всасывания песка и
загрязнений. См. рис. 3.
Подвесьте насос с помощью жёстких
металлических труб, закрепив их кронштейнами
наверху скважины.
Зафиксируйте насос, прикрепив проволочное
соединение к подъёмной проушине в верхней
части насоса. Не подвешивайте насос на
подъёмном тросе.
3.1.5 Регулировка поплавкового выключателя
Чтобы гарантировать возможность включения и
выключения насоса с помощью поплавкового
выключателя, отрегулируйте уровень включения
и уровень выключения путём изменения
свободного конца кабеля
между поплавковым
выключателем и подъёмной рукояткой.
Уменьшение длины свободного конца кабеля
приводит к уменьшению интервалов между
включением и отключением насоса и разницы в
уровнях воды. Минимальная длина свободного
конца кабеля составляет 10-18 см. См. рис. 4.
• Увеличение длины свободного конца кабеля
приводит к увеличению интервалов между
включением и отключением насоса и
разницы
в уровнях воды.
Убедитесь в том, что поплавковый выключатель
может свободно перемещаться.
Убедитесь в том, что уровень останова не
находится ниже впускного сетчатого фильтра
насоса.

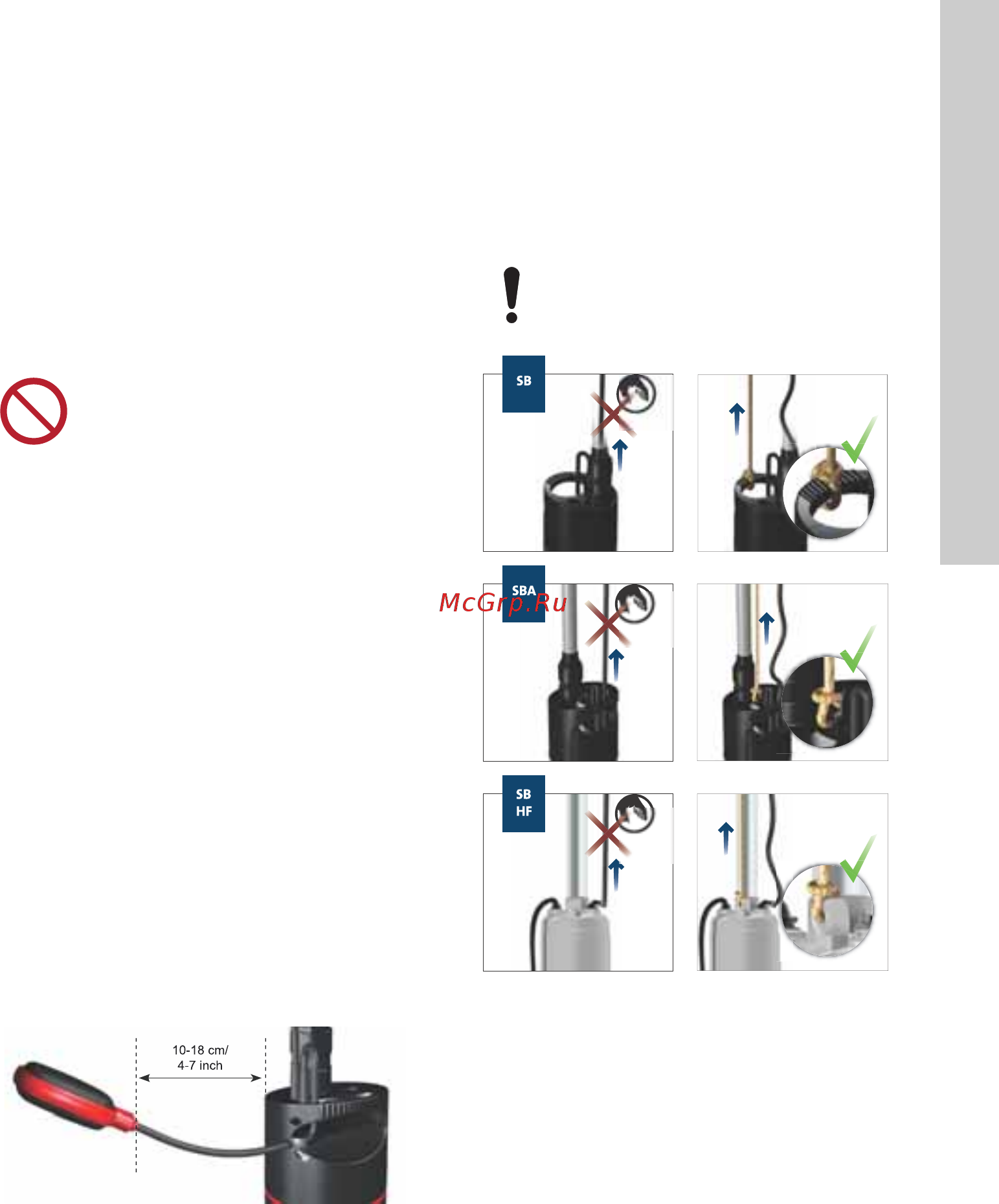

Рис. 4 Минимальная длина свободного
конца кабеля для поплавкового
выключателя
3.2 Монтаж механической части
3.2.1 Подъём изделия
Поднимайте насос за подъёмную рукоятку.
Запрещается поднимать насос за кабель
электропитания. Вместо этого привяжите к
подъёмной рукоятке или подъёмной проушине
верёвку.
Рис. 5 Подъём насоса
Запрещается подвешивать насос над
дном скважины с помощью кабелей
питания.
TM07 1355 1618
Запрещается поднимать изделие за
кабель питания. Поднимайте изделие с
помощью верёвки.
TM07 1402 1518
