Grundfos SB HF 5-70 A (99386067) [6/22] Положение насоса

Русский (RU)

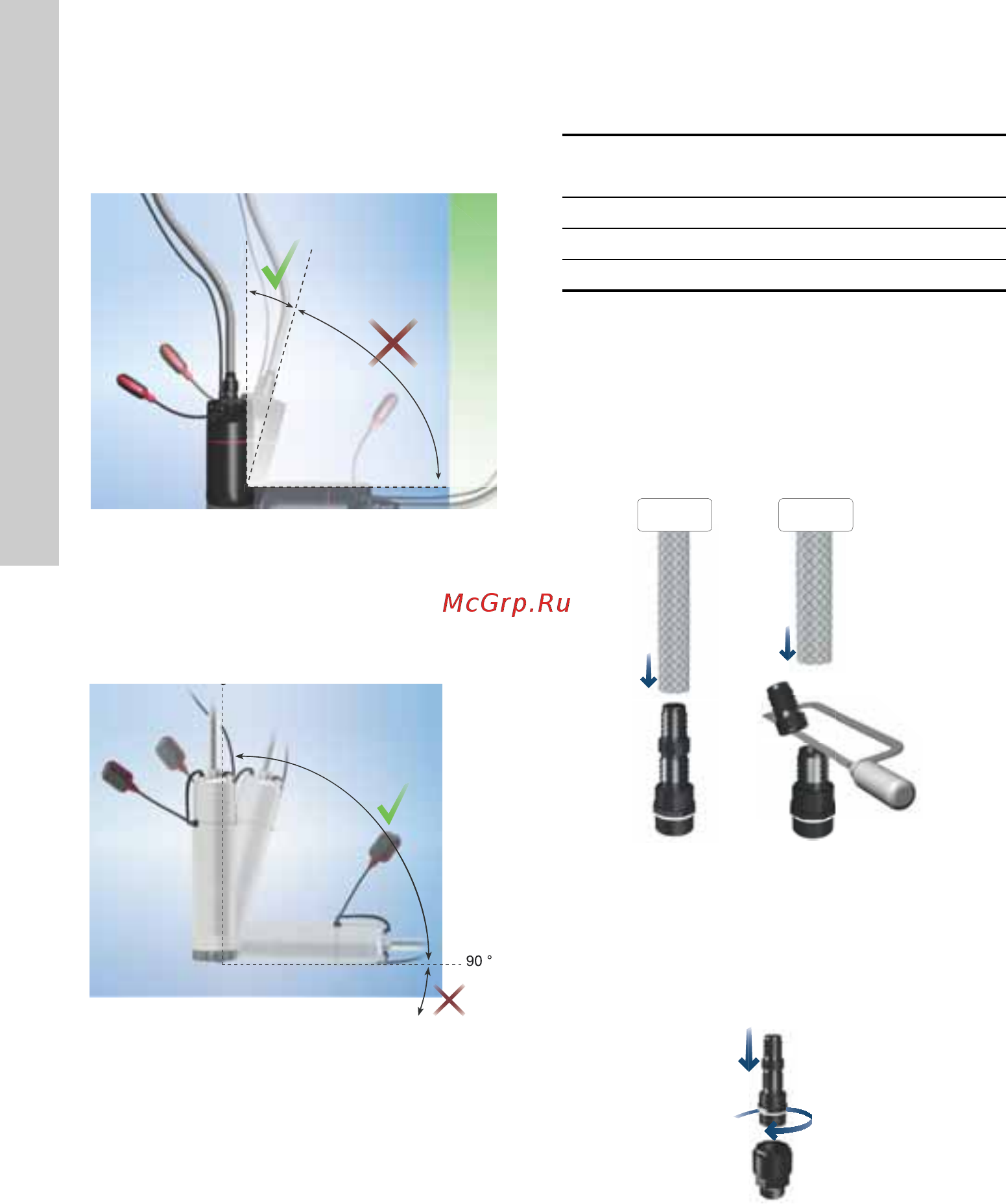

3.3 Положение насоса

3.3.1 Положение насосов SB и SBA

Используйте насос в вертикальном положении,

как показано на рис. 5.

Рис. 6 Положение насосов SB, SBA

3.3.2 Положение насоса SB HF

Насос подходит как для вертикального, так и для

горизонтального монтажа. Тем не менее, вал

насоса ни в коем случае не должен быть ниже

горизонтальной плоскости. См. рис. 7.

Рис. 7 Положение насосов SB HF

3.4 Подсоединение напорного рукава

или патрубка

Напорный рукав или патрубок может быть

присоединён к выпускному отверстию насоса с

помощью переходника. Патрубок можно

подсоединять непосредственно к выпускному

отверстию насоса.

В комплект поставки насосов SB и SBA входит

переходник. Отрежьте переходник под диаметр

выпускного отверстия.

Рис. 8 Переходник SB и SBA

3.5 Обратный клапан для насосов SB

Подсоедините обратный клапан к напорному

патрубку насоса SB. Обратный клапан оснащён

резьбой G 1 дюйм для подсоединения к

переходнику или патрубку.

Рис. 9 Обратный клапан

TM06 7643 4016TM07 1400 1518

15 °

90 °

0 °

Продукт

Наружная трубная резьба

[дюйм]

SB G 3/4 или 1

SBA G 3/4 или 1

SB HF G 1 1/4

TM06 7645 2715TM06 7646 4016

/4"
