с.4 Вентиляторы радиальные ВР 280-46

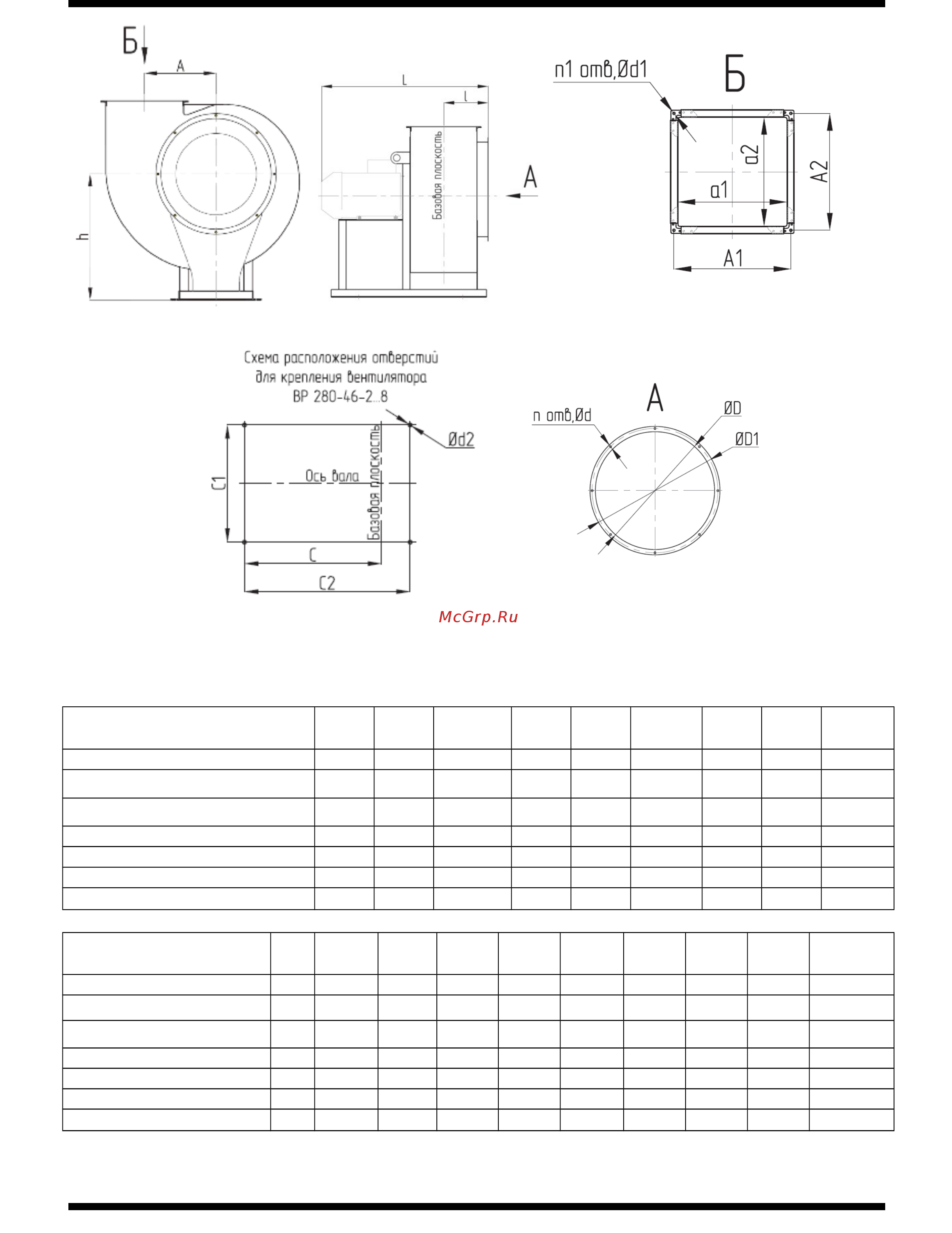

РИС. 1. Габаритные и присоединительные размеры вентиляторов ВР 280-46
Таблица 1
Габаритные и присоединительные размеры вентиляторов ВР 280-46 исполнение 1
Типоразмер
вентилятора
A,
мм
A1,
мм
A2, мм
C,
мм
C1,
мм
C2, мм
D,
мм
D1,
мм
L, мм
ВР 280-46-2
130 172 171,5 268 220 210 212 245 526
ВР 280-46-2,5
162 207 206,5 265 220 300 257 292 588
ВР 280-46-3,15
205 253 252,5 316 220 400 318 353 634
ВР 280-46-4
260 312 311,5 386 290 500 405 440 828
ВР 280-46-5
324 382 381,5 505 410 600 502 537 1028
ВР 280-46-6,3
410 473 472,5 498 460 650 633 668 1219
ВР 280-46-8
520 592 591,5 838 606 1050 803 850 1527
Типоразмер
вентилятора
a1,
мм
a2,
мм
d,
мм
d1,
мм
d2,
мм
h, мм n, шт.
n1,
шт.
n2,
шт.
l, мм
ВР 280-46-2
140 140 6 10 12 250 6 4 4 147
ВР 280-46-2,5
175 175 6 10 12 320 8 4 4 164,5
ВР 280-46-3,15
221 221 6 10 12 410 8 4 4 187,5
ВР 280-46-4
280 280 6 10 12 520 8 4 4 217
ВР 280-46-5
350 350 8 10 14 650 8 4 4 252
ВР 280-46-6,3
441 441 8 10 14 720 8 4 4 297,5
ВР 280-46-8
560 560 10 10 14 905 16 4 4 389
ГК «ЭЛКОМ» www.elcomspb.ru
