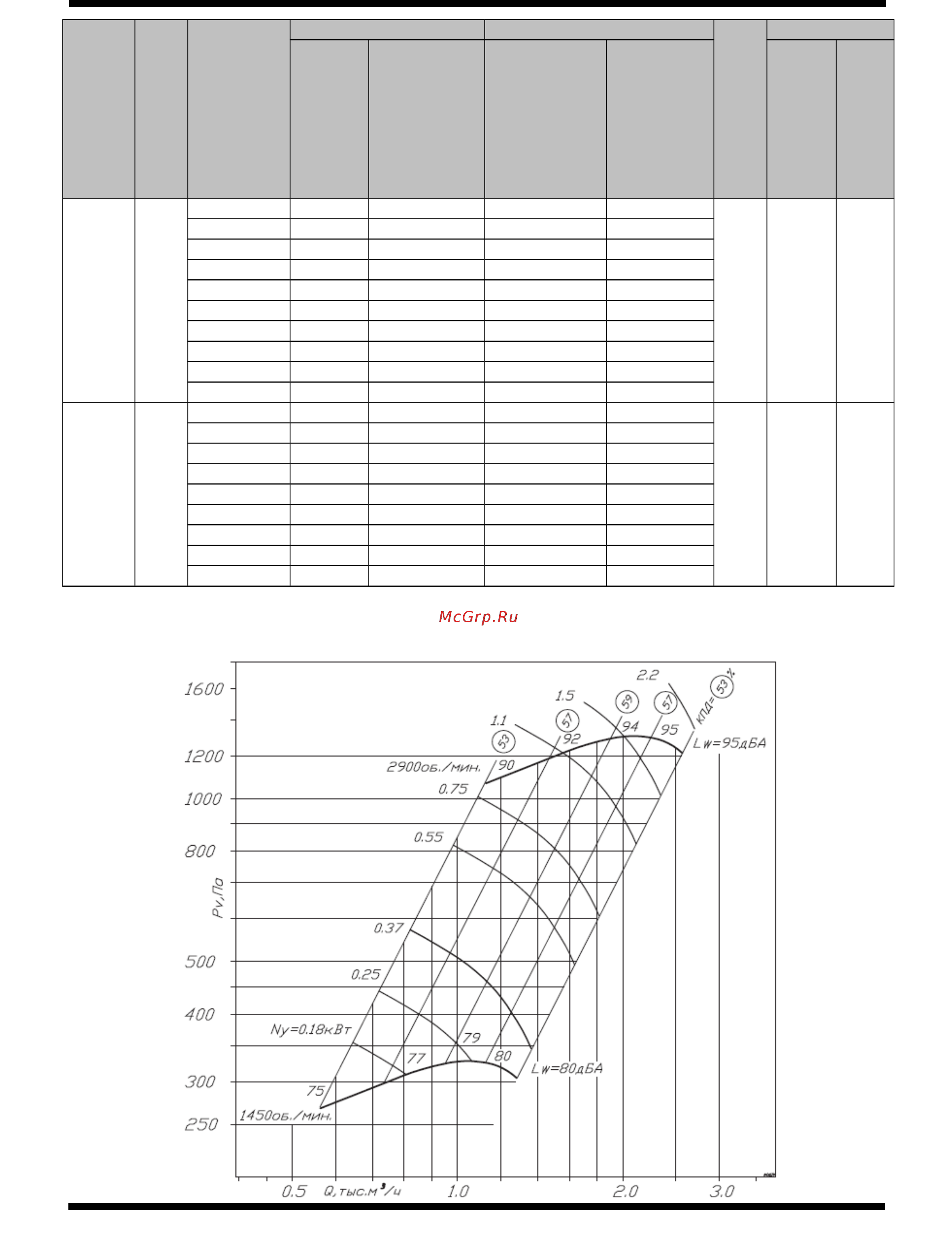

Вентиляторы радиальные ВР 280-46 с.9
Марка вентилятора
Конструктивное исполнение
Частота вращения рабочего
колеса, об/мин.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Установленная
мощность, кВт
Тип электродвигателя *
Производительность,
тыс. м3/час
Полное давление, Па
Марка
количество в комплекте
ВР 280-46 №10
5
250 5,5 подбор 10,4 - 34,1 240 - 300
600
без
эд
ДО-43 8
280 7,5 подбор 11,7 - 37,1 295 - 365
320 11 подбор 13,5 - 42,1 380 - 500
360 15 подбор 14,8 - 48,1 490 - 630
410 22 подбор 16,8 - 55,1 620 - 810
460 30 подбор 19,1 - 60,2 790 - 1040
520 45 подбор 22,1 - 69,1 1000 - 1280
570 55 подбор 23,5 - 75,1 1200 - 1600
630 75 подбор 26,1 - 84,3 1450 - 1950
700 110 подбор 28,4 - 94,5 1810 - 2420
ВР 280-46 №12,5
5
220 11 подбор 18,1 - 58,1 280 - 355
750
без
эд
ДО-43 10
240 15 подбор 19,2 - 62,1 340 - 440
270 18,5 подбор 21,6 - 70,1 425 - 535
300 30 подбор 24,5 - 78,1 525 - 690
330 37 подбор 26,7 - 85,2 640 - 800
360 45 подбор 28,9 - 93,5 760 - 940
400 55 подбор 32,5 - 100,1 930 - 1230
440 75 подбор 36,1 - 111,5 1150 - 1500
490 110 подбор 40,0 - 127,5 1400 - 1870
1.5. Аэродинамические характеристики вентиляторов ВР 280-46
