с.6 Вентиляторы радиальные ВР 280-46
Таблица 2
Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-5
№ маш
A,
мм
A1,
мм
A2,
мм
C,
мм
C1,
мм
C2,
мм
C3,
мм
C4,
мм
D,
мм
D1,
мм
L,
мм
L1,
мм
T1,
мм
T2,
мм
ВР 280-46-8
520 591,5 591,5 755 1082 322 239 591 --- 803 850 --- --- 1257,5
ВР 280-46-10
653 600 600 780 1152 370 360 710 --- 1000 1050 754 754 1350
ВР 280-46-12,5
813 907 907 1025 1527 478 588 505 829 1250 1310 --- --- 1690
№ маш
a1,
мм
a2,
мм
d,
мм
d1,
мм
d2,
мм
h,
мм
n,
шт.
n1,
шт.
n2,
шт.
n3,
шт.
n4,
шт.
t1,
шт.
t2,
шт.
l, мм
ВР 280-46-8
560 560 10 10 14 907 --- --- 16 4 8 --- --- 389
ВР 280-46-10
698 696 11 12 14 1120 150 150 12 20 8 4 4 450
ВР 280-46-12,5
875 875 12 10 16 1375 --- --- 16 4 10 --- --- 545,5

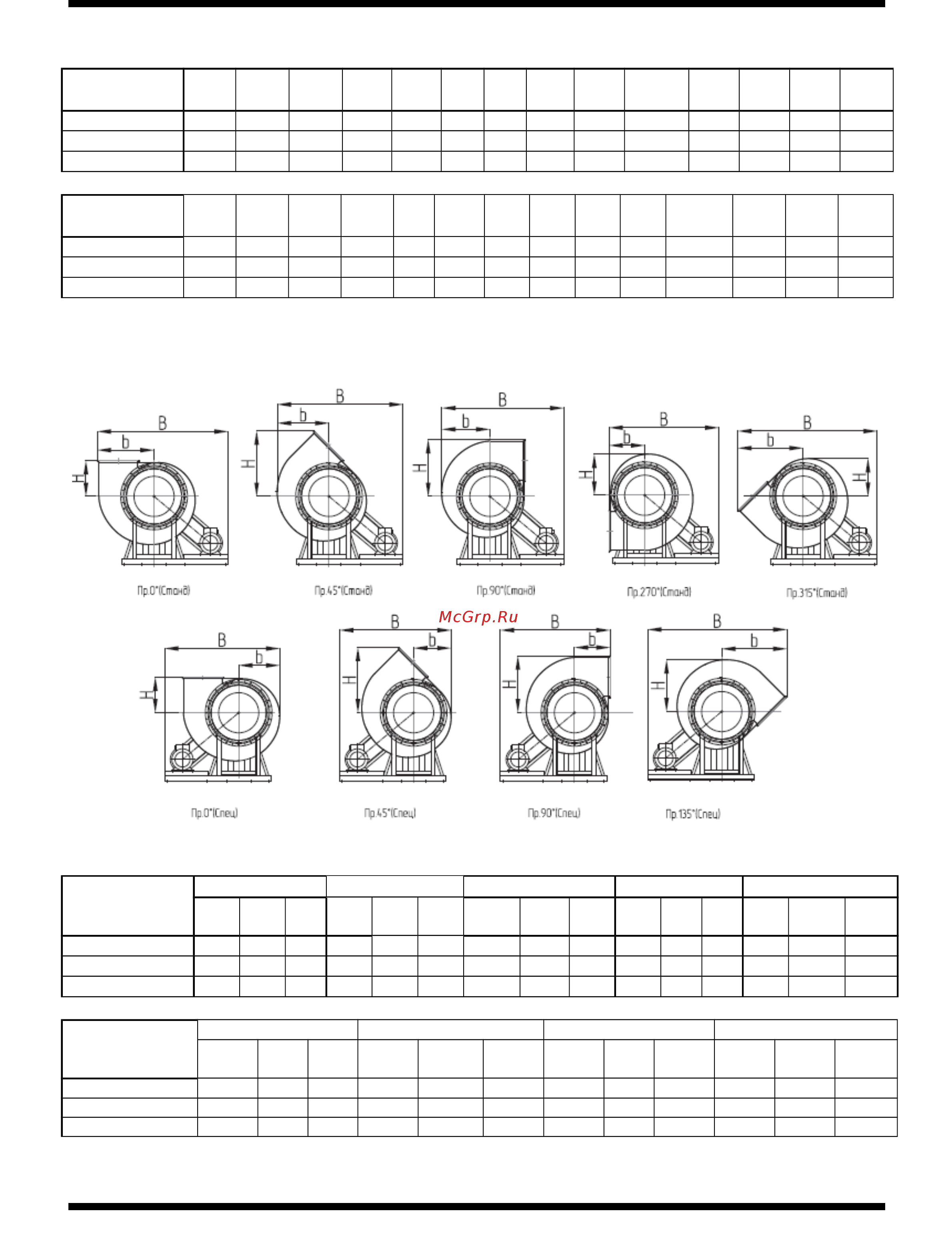

Положение корпуса вентилятора исполнение 5
Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5
Типоразмер
вентилятора
Пр 0º Пр 45º Пр 90º Пр 270º Пр 315º
В,
мм
b,
мм
H,
мм
В,
мм
b,
мм
H,
мм
В,
мм
b,
мм
H,
мм
В,
мм
b,
мм
H,
мм
В,
мм
b,
мм
H, мм
ВР 280-46-8
1856 830 533 1780 754 963 1730,5 704,5 830 1559 533 606 1989 963 556,5
ВР 280-46-10
2431 1055 660 2318 942 1213 2256 880 1055 2036 660 755 2588 1213 693
ВР 280-46-12,5
2980 1302 785 2851 1173 1476 2768 1090 1302 2463 785 925 3154 1590,5 843
Типоразмер
вентилятора
Пр 0º Пр 45º Пр 90º Пр 135º
В,
мм
b,
мм
H,
мм
В,
мм
b, мм
H,
мм
В,
мм
b,
мм
H,
мм
В,
мм
b, мм H, мм
ВР 280-46-8 1632 606 533 1583 556,5 963 1559 533 830 1989 963 754
ВР 280-46-10 2131 755 660 2068 692 1213 2036 660 1055 2588 1213 942
ВР 280-46-12,5 2227 925 785 2521 843 1476 2463 785 1302 3154 1476 1173
1.4 Технические характеристики вентиляторов ВР 280-46
