Husqvarna TS 348XD (9604104-37) [45/53] Замена приводного ремня ножа
![Husqvarna TS 348XD (9604104-37) [45/53] Замена приводного ремня ножа](/views2/1637403/page45/bg2d.png)
76
6
• Установите ремень вокруг всех шкивов.
• Еще раз проверьте правильность прокладки ремня,
сверив ее с показанной на наклейке, и убедитесь, что
ремень не перекручен. При необходимости устраните
недостатки.
• Установите пружину на рым-болт.
• Отрегулируйте натяжение ремня таким образом, чтобы
пружина имела длину 5,75" (14,6 см).
- Ослабьте внутреннюю регулировочную гайку (G).
- Поверните наружную регулировочную гайку (H) по
часовой стрелке (
) для увеличения натяжения
или против часовой стрелки ( ) для уменьшения
натяжения.
- Надежно затяните внутреннюю регулировочную гайку.
• Установите на место крышку оправки (A) и затяните
крепления.
Замена приводного ремня ножа

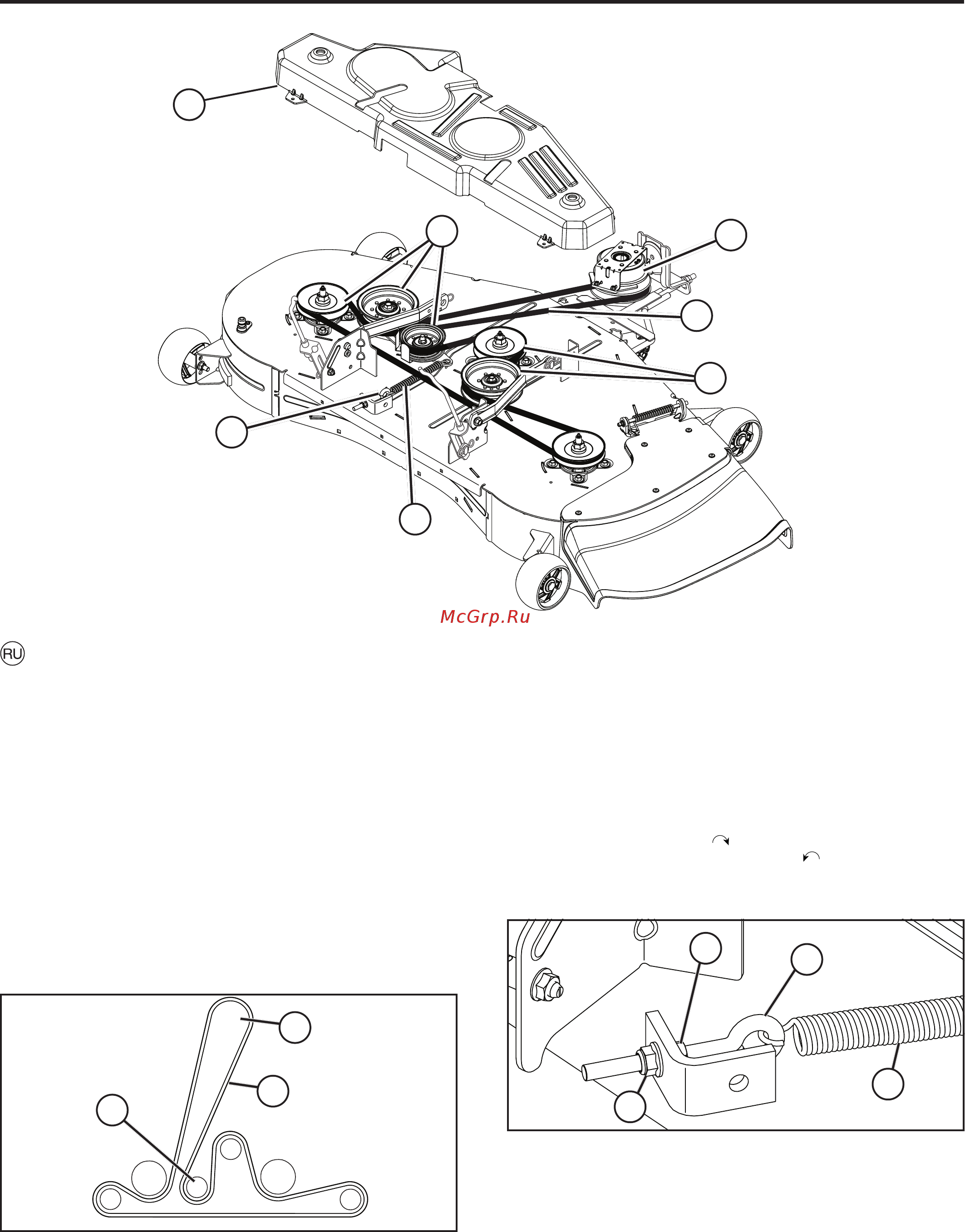

СНЯТИЕ ПРИВОДНОГО РЕМНЯ ГАЗОНОКОСИЛКИ
• Припаркуйте трактор на ровной поверхности.
Включите стояночный тормоз.
• Опустите рычаг подъема устройства в крайнее нижнее
положение.
• Снимите крышку оправки (A).
• Удалите все скопления грязи и обрезков травы вокруг
оправки и на всей верхней поверхности деки.
• Снимите пружину (B) с рым-болта (C).
• Снимите ремень (D) со всех шкивов (E).
• Снимите ремень с электрической муфты (F) на валу
двигателя.
УСТАНОВКА ПРИВОДНОГО РЕМНЯ
ГАЗОНОКОСИЛКИ
ПРИМЕЧАНИЕ: Для упрощения установки ремня
руководствуйтесь наклейкой по прокладке ремня,
расположенной на деке.
G
H
B
C
D
E
F
ПРОКЛАДКА
РЕМНЯ
A
D
F
C
B
E
E
