Руководство по эксплуатации Станок рейсмусовый
www.zubr.ru www.zubr.ru
| |
8
9

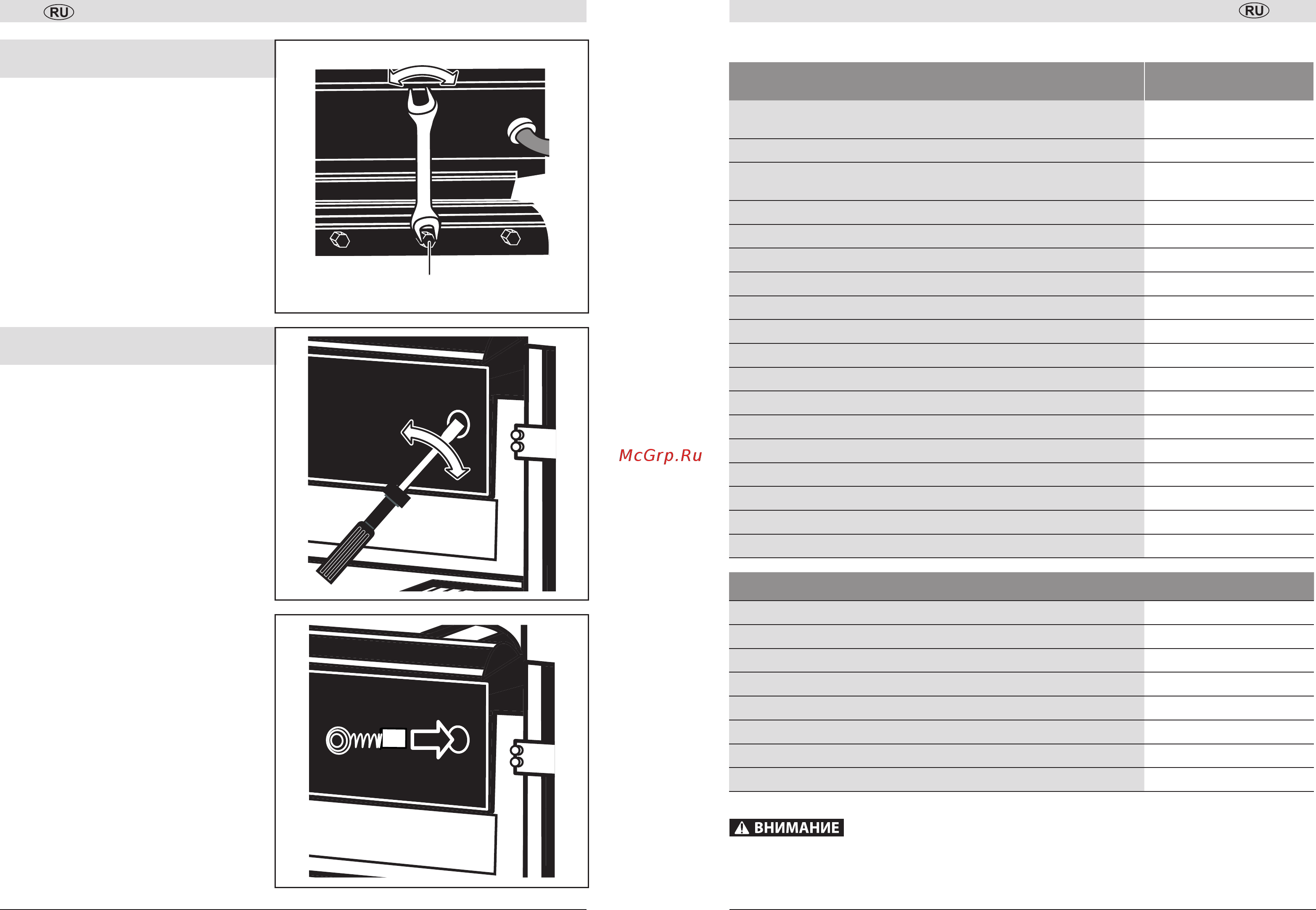

9. Регулировка вылета ножей
14
10. Замена графитовых щеток
Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,
которые могли возникнуть при транспортировании.
Технические характеристики
Артикул РС-320
Номинальное
напряжение питания, В
~220
±
10%
Частота тока, Гц 50
Номинальная потребляемая
мощность, Вт
1500
Макс. глубина строгания, мм 2.5
Макс. ширина заготовки, мм 318
Толщина обрабатываемой заготовки, мм 7– 153
Мин. длина заготовки, мм 130
Частота вращения строгального вала, об/мин
9000
Скорость автоматической подачи, м/мин 8
Количество ножей, шт. 2
Размер ножей, мм
319 х 18.2 х 3.2
Уровень звукового давления (к=3), дБ 88.7
Уровень звуковой мощности (к=3), дБ 101.5
Среднеквадратичное виброускорение (к=1,5), м/с
2
–
Класс безопасности по ГОСТ 12.2.007.0– 75 I
Масса изделия, кг 32
Масса в упаковке, кг 35.5
Срок службы, лет 5
Комплект поставки
Станок рейсмусовый 1 шт.
Рукоятка регулировки высоты 1 шт.
Калибр установки ножей 1 шт.
Опора резиновая 4 шт.
Ключ гаечный 1 шт.
Ключ имбусовый 2 шт.
Инструкции по безопасности 1 экз.
Руководство по эксплуатации 1 экз.
Содержание
- Меры безопасности 2
- При покупке изделия 2
- Руководство по эксплуатации станок рейсмусовый 2
- Уважаемый покупатель 2
- Инструкции по применению 3
- Комплектация 3
- Настройка указателя глубины строгания 3
- Установка опор резиновых 3
- Установка рукоятки регулировки глубины строгания 3
- Устройство 3
- Замена графитовых щеток 5
- Регулировка вылета ножей 5
- Технические характеристики 5
- Включение изделия рис 5 6
- Назначение и область применения 6
- Настройка указателя глубины строгания рис 3 6
- Подготовка к работе 6
- Подключение пылеотвода рис 4 6
- Порядок работы 6
- Регулировка положения удлинителей стола 6
- Регулировка равномерности глубины пропила 6
- Сборка изделия 6
- Установка опор резиновых рис 2 6
- Установка рукоятки регулировки глубины строгания рис 1 6
- Вогнутая сторона 7
- Выключение изделия рис 8 7
- Выпуклая сторона 7
- Замена режущих ножей 7
- Защита от перегрузки рис 7 7
- Периодическое обслуживание 7
- Регулировка вылета ножей рис 9 7
- Руководство по эксплуатации станок рейсмусовый 7
- Замена щёток электродвигателя рис 10 8
- Инструкции по безопасности 8
- Рекомендации по эксплуатации 8
- Руководство по эксплуатации станок рейсмусовый 8
- Условия транспортирования хранения и утилизации 8
- Уход за элементами трансмиссии 8
- Базовая гарантия 9
- Гарантийные обязательства 9
- Расширенная гарантия 9
- Руководство по эксплуатации станок рейсмусовый 9
- Возможные неисправности и методы их устранения 10
- Гарантийный талон 10
- Для заметок 10
- Неисправность возможная причина действия по устранению 10
