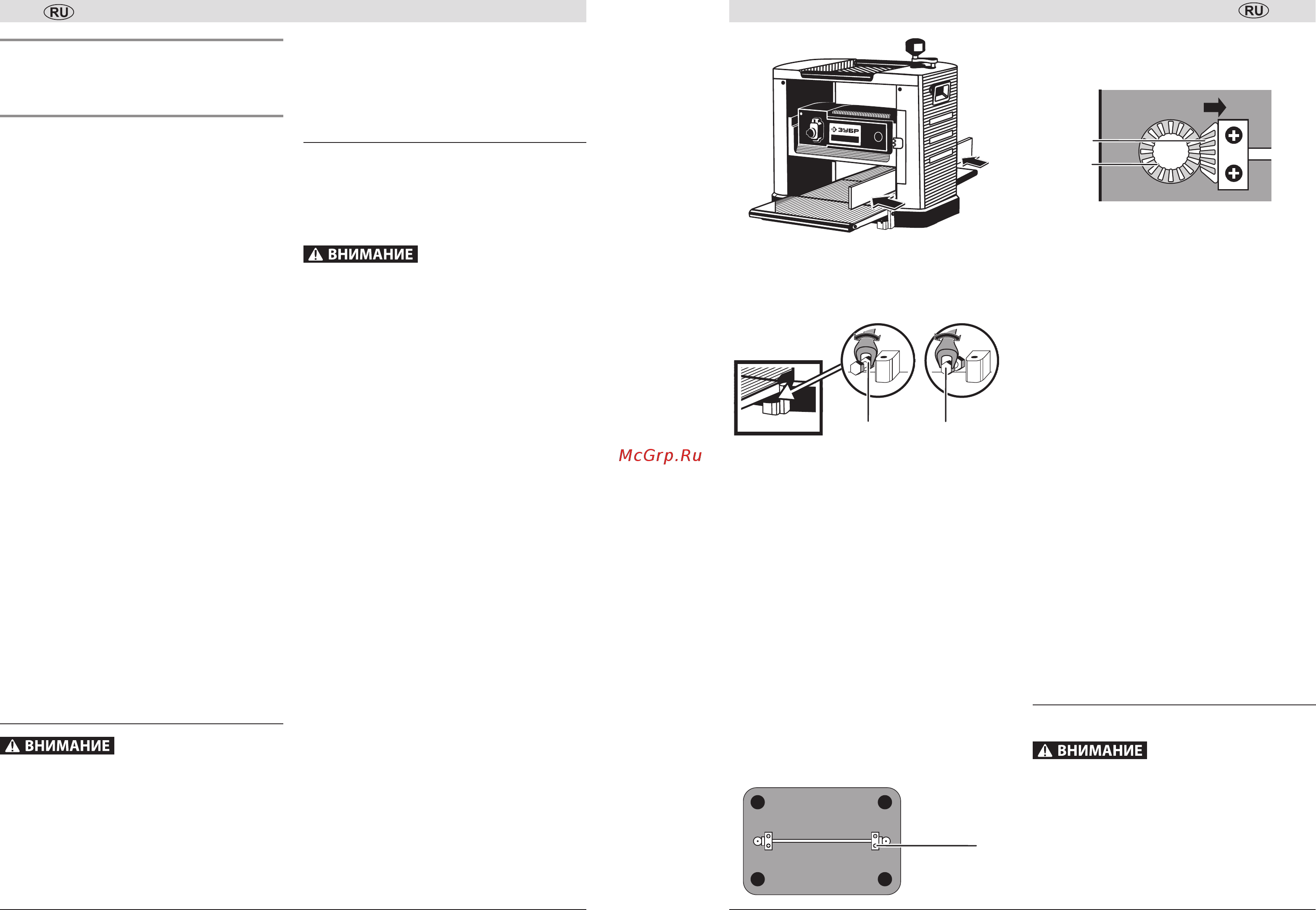

Зубр РС-320 [6/10] Настройка указателя глубины строгания рис 3

Руководство по эксплуатации Станок рейсмусовый

www.zubr.ru www.zubr.ru

| |

Назначение

и область применения

Станок рейсмусовый (далее – изделие) предна-

значен для строгания заготовок из древесины

в предварительно заданные размеры по высоте.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Инструк-

ции по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для работ при нагруз-

ках средней интенсивности в районах с умерен-

ным климатом с характерной температурой от

+5 до +35°С, относительной влажностью воз-

духа не более 80% и отсутствием прямого воз-

действия атмосферных осадков и чрезмерной

запыленности воздуха.

Изделие соответствует требованиям техниче-

ского регламента Таможенного союза:

■ ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 010/2011 «О безопасности машин и

оборудования»

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые полные

сведения и требования, необходимые и достаточ-

ные для надежной, эффективной и безопасной

эксплуатации изделия. В связи с продолжением

работы по усовершенствованию изделия, изгото-

витель оставляет за собой право вносить в его

конструкцию незначительные изменения, не отра-

женные в настоящем руководстве и не влияющие

на эффективную и безопасную работу изделия.

Сборка изделия

Все работы по сборке, замене, чистке и регу-

лировке производить только при отключен-

ном от сети изделии.

Установка рукоятки регулировки

глубины строгания (рис. 1)

Установите рукоятку 3 регулировки толщины

строгания на вал в верхней части изделия и за-

крепите её винтом.

Установка опор резиновых (рис. 2)

Установите резиновые опоры 10 в предусмот-

ренные для этого места в основании изделия.

Подготовка к работе

На некоторые узлы и детали, такие как пода-

ющие ролики и стол изделия, нанесено защит-

ное покрытие. Перед началом работы удалите

его уайт-спиритом с помощью мягкой кисти или

салфетки.

Растворители могут повредить поверх-

ность. При необходимости очистки окрашен-

ных, пластмассовых и резиновых деталей

используйте мыло и воду.

Ваше изделие отрегулировано на заводе. Одна-

ко, за время транспортировки настройки могли

сбиться. Во избежание неточности, перед нача-

лом работы выполните следующие проверки и

настройки:

Настройка указателя глубины

строгания (рис. 3)

Для регулировки положения указателя 18 глуби-

ны обработки:

■ рукояткой 3 установите по шкале 5 некоторое

значение глубины строгания;

Примечание! Глубина меняется на 1 мм с каж-

дым полным оборотом рукоятки 3.

■ произведите пробное строгание заготовки;

■ измерьте толщину снятого материала и срав-

ните ее с показаниями указателя 18;

■ если измеренное значение не соответствует

показаниям указателя, ослабьте винты его

крепления и отрегулируйте его положение,

чтобы он указывал точное значение. Зафик-

сируйте его положение.

Регулировка положения

удлинителей стола

Для регулировки:

■ установите линейку или правило на стол и

убедитесь, что стол 20 и удлинители 19 на-

ходятся на одном уровне;

■ в противном случае ослабьте гайку 22 и вра-

щением болта 21 добейтесь, чтобы поверх-

ности стола 20 и удлинителей 19 совпали.

Затяните гайку 22 для фиксации положения.

Регулировка равномерности

глубины пропила

Неравномерность глубины пропила с правого

и левого края заготовки является, в основном,

следствием неправильной установки ножей.

Перед регулировкой вала барабана рекомен-

дуем проверить и откалибровать вылет ножей

на строгальном валу в соответствии с пунктом

«Периодическое обслуживание».

Если регулировкой ножей неравномерность не

устранена, она является следствием сбоя регу-

лировки положения вала барабана. Для регули-

ровки его положения:

■ проведите пробное строгание и определите

наличие неравномерности и его направление

(справа налево или наоборот);

■ положите изделие на заднюю сторону и ослабь-

те винты 25 крепления опорных подшипников.

■ сдвиньте коническую шестерню 23 вала так,

чтобы она вышла из зацепления с конической

шестернёй горизонтальной 24;

■ вращением конической шестерни 24 отрегу-

лируйте положение блока двигателя. При по-

вороте шестерни на один зуб против часовой

стрелки блок двигателя поднимается на 0.1

мм с регулируемой стороны. Для опускания

вращайте шестерню в обратную сторону.

■ по окончании регулировки верните коническую

шестерню 23 вала в исходное положение (в за-

цепление с шестерней 24) и надёжно затяните

винты 25 крепления опорных подшипников.

Подключение пылеотвода (рис. 4)

Во избежание запыленности рабочего места,

рекомендуем обеспечить отвод продуктов стро-

гания. Для этого подключите шланг пылесоса к

патрубку щитка 17.

Перед началом работы:

■ приготовьте и наденьте средства защиты

(очки, наушники);

■ приготовьте обрабатываемую заготовку и

убедитесь в соответствии ее параметров

(размеров, толщины) максимально допусти-

мым для Вашего изделия;

■ если Вы работаете один, примите меры по

обеспечению поддержки (с обеих сторон из-

делия) при протяжке длинной заготовки;

■ уберите ключи и другие предметы от вращаю-

щихся частей изделия.

Порядок работы

Включение изделия (рис. 5)

Перед включением изделия в электриче-

скую сеть убедитесь, что кнопка выключате-

ля 1 находится в положении «ВЫКЛ» (0).

Подключите изделие к электрической сети.

Для включения изделия откиньте крышку, на-

жмите клавишу «ВКЛ» (I) выключателя 1.

Выставьте необходимую глубину строгания с

помощью рукоятки 3.
