Руководство по эксплуатации Станок рейсмусовый

www.zubr.ru www.zubr.ru

| |

Примечание! Перед началом подачи заготовки

дождитесь полной раскрутки барабана.

Положите заготовку на передний ролик 4 и нач-

ните подавать ее перпендикулярно барабану.

Ваше изделие оснащено системой автоматиче-

ской подачи заготовки. Ввиду этого подавайте за-

готовку до захвата подающими роликами. Во избе-

жание некачественного результата и повреждения

изделия, не следует подталкивать заготовку.

Поддерживайте длинную заготовку, пока ее

центр тяжести не достигнет барабана. Если

Вы работаете один, в этот момент Вам следует

перейти на заднюю сторону станка для приема

длинного конца заготовки.

При работе следуйте нижеизложенным реко-

мендациям:

Всегда начинайте работу с легкого поверхност-

ного прохода. Увеличивайте глубину строгания

с последующими проходами. Помните, что чем

меньше глубина строгания, тем более гладкая

поверхность получается.

Никогда не устанавливайте глубину строга-

ния за один проход более максимально до-

пустимого значения и не строгайте заготовки

длиной менее 130 мм.

Во время подачи и приема заготовки находитесь

сбоку от приёмного отверстия.

Внимательно следите за тем, чтобы обраба-

тываемая заготовка в процессе строгания

перемещалась перпендикулярно роликам 4

подачи заготовки.

При необходимости обработки двух и более за-

готовок в одинаковый размер по толщине, не-

обходимо на каждой настройке рейсмусового

станка пропускать поочерёдно все заготовки.

Окончательное (чистовое) строгание рекомен-

дуем выполнять в несколько проходов (не ме-

нее 2-х раз) с минимальной глубиной строгания.

Для получения хорошего качества строгания опре-

делите направление волокон древесины. Подавай-

те заготовку так, чтобы ножи срезали стружку по

волокнам древесины, а не задирали слои. При не-

обходимости выполните пробное (предваритель-

ное) строгание заготовок (или обрезков) в разных

направлениях и сравните чистоту обработки.

Во избежание перегрузки изделия примите во

внимание, что чем больше ширина заготовки,

тем меньше должна быть установленная глу-

бина строгания.

Примечание! Устанавливайте глубину строга-

ния с учётом твёрдости древесины во избежание

перегрузки. Усилие резания заготовки из дуба в 2

раза, а берёзы в 1.5 раза больше, чем для сосны.

Для облегчения возврата предварительно обра-

ботанной заготовки на исходную позицию (для

повторного прогона) на верхней панели изделия

предусмотрены дополнительные металличе-

ские ролики 8.

Для получения наилучших результатов, обра-

батывайте заготовку до нужной толщины с обе-

их сторон.

Строгание изогнутых заготовок выполняйте сле-

дующим образом:

Выпуклая сторона

Вогнутая сторона

■ прострогайте выпуклую сторону до образова-

ния ровной поверхности;

■ переверните заготовку и прострогайте с во-

гнутой стороны;

Или распилите изогнутую заготовку посередине

и прострогайте половинки по отдельности.

Во время работы следите за выходом стружки

и периодически (при необходимости) удаляйте

накопившуюся стружку из патрубка.

ОБЯЗАТЕЛЬНО выключите изделие и отклю-

чите его от сети перед очисткой пылеотвод-

ного патрубка.

Защита от перегрузки (рис. 7)

Ваше изделие оснащено защитой от перегрузки:

при увеличении нагрузки (больших твердости за-

готовки, глубины строгания или количества суч-

ков) до возможности перегрева и выхода из строя

двигателя сработает термопредохранитель.

В этом случае устраните причину перегрузки,

дайте изделию остыть в течение 3-5 минут и

восстановите предохранитель нажатием кнопки

2. Для включения изделия нажмите кнопку 1.

Выключение изделия (рис. 8)

Для выключения изделия нажмите клавишу

«ВЫКЛ» (0) выключателя 1 и закройте крышку.

Для повышения безопасности труда, во время

работы следует держать крышку выключателя

опущенной, но не закрытой. В случае экстрен-

ной ситуации незамедлительная остановка

двигателя осуществляется ударом по крышке

выключателя: крышка выключателя защелки-

вается – двигатель останавливается.

Периодическое обслуживание

Все работы по техническому обслуживанию

должны проводиться при отключенном от

сети кабеле.

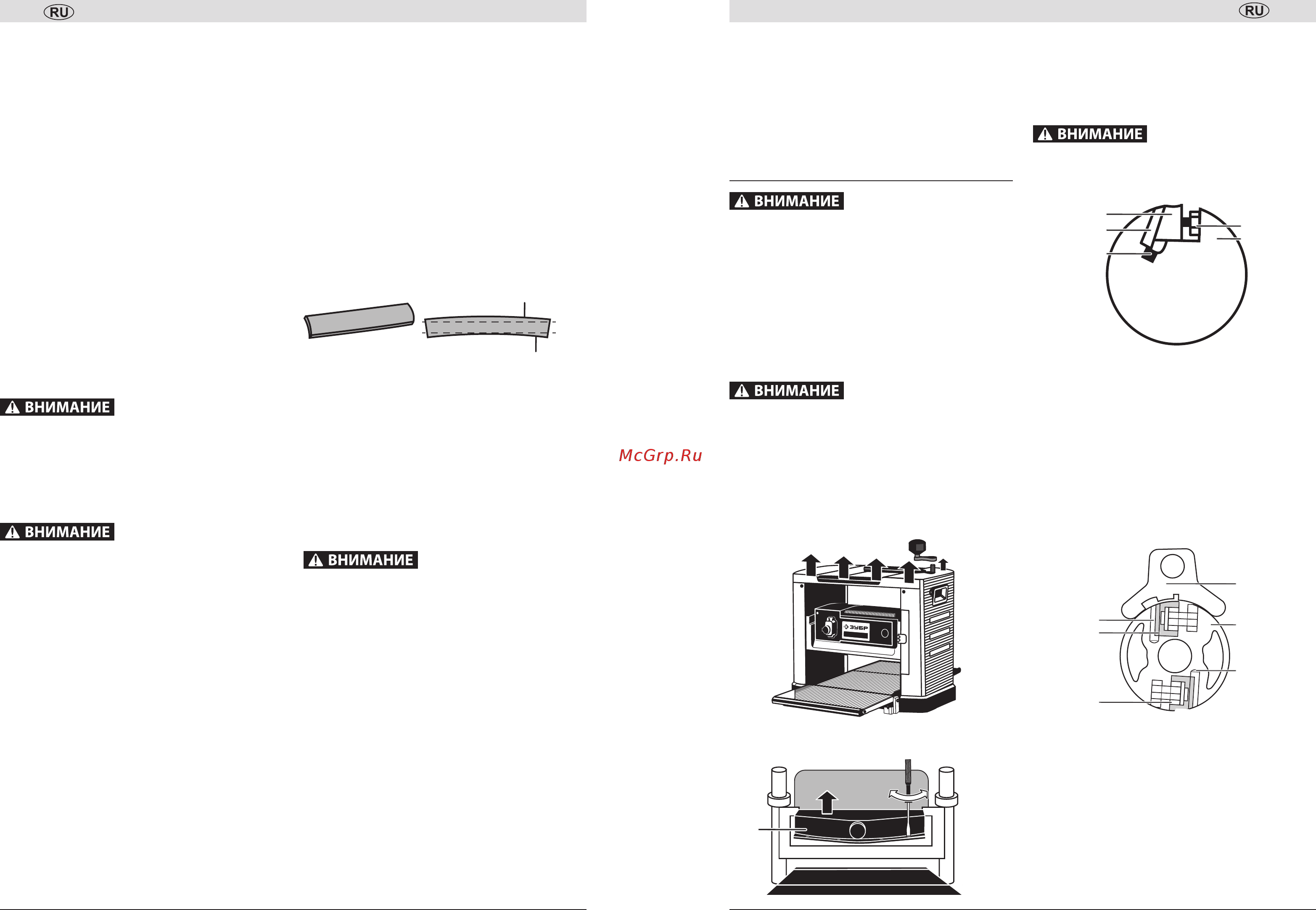

Замена режущих ножей

Регулярно проводите заточку или замену ножей

строгального вала. Затупленные ножи являются

основной причиной некачественной обработки,

перегрузки электродвигателя, поломки приво-

дных элементов.

Строгальные ножи подлежат замене только

комплектом.

Для замены ножей:

■ вращением рукоятки 3 опустите блок двигате-

ля в нижнее положение;

■ снимите рукоятку регулировки толщины стро-

гания 3 и, выкрутив винты, снимите защитный

кожух 9 корпуса;

■ снимите щиток для выброса стружки 17;

■ вращая фиксирующие болты 14 по часовой

стрелке, ослабьте прижимную планку 11 и ос-

вободите ножи 13. Ножи подпружинены и вый-

дут из паза, как только фиксации ослабеет.

Извлеките прижимную планку и нож;

Режущая кромка ножей очень острая и хруп-

кая. Во избежание сколов кромки будьте вни-

мательны при обращении с ними.

■ установите новый нож и прижимную планку

обратно в паз;

■ вращением (от руки) болтов 14 против часо-

вой стрелки, предварительно закрепите нож и

прижимную планку. Вылет ножей при этом не

имеет значения.

Примечание! На данном этапе не затягивайте

болты ключом.

Регулировка вылета ножей (рис. 9):

■ установите комплектный калибр 15 и плотно

прижмите его к строгальному валу 16;

■ ослабьте винты 14, вращая их ключом по ча-

совой стрелке. Под действием пружин нож 13

установится по калибру в оптимальное положе-

ние. Затяните винты 14 - сначала крайние, затем

средний, далее в любой последовательности;

Примечание! Высота ножей должна быть отре-

гулирована каждый раз после их настройки или

замены.

■ установите защитные кожухи и все узлы и де-

тали после монтажа и регулировки ножей 13.
