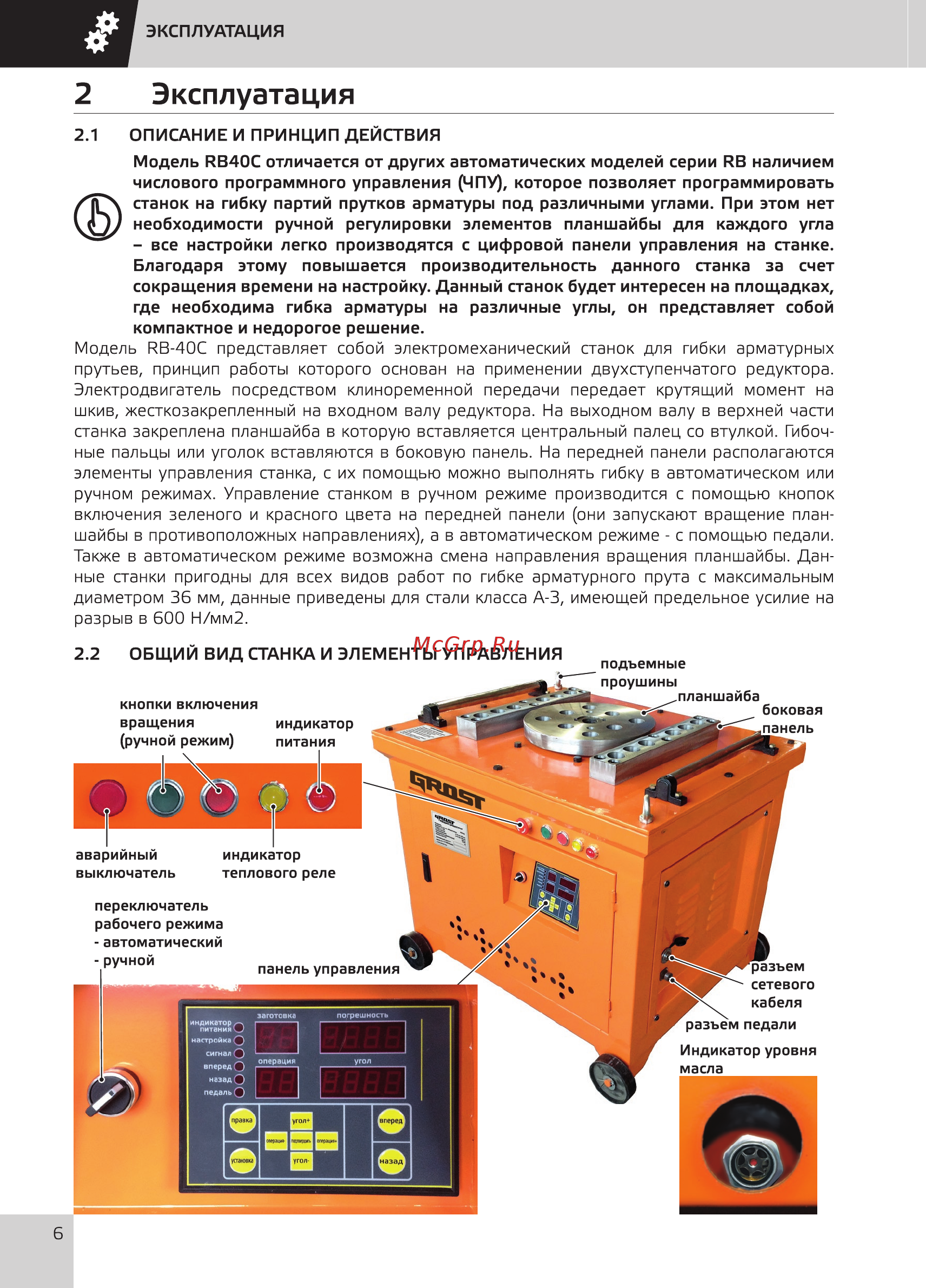

ЭКСПЛУАТАЦИЯ 2 Эксплуатация 2 1 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ Модель ЯВ40С отличается от других автоматических моделей серии ЯВ наличием числового программного управления ЦПУ которое позволяет программировать станок на гибку партий прутков арматуры под различными углами При этом нет необходимости ручной регулировки элементов планшайбы для каждого угла все настройки легко производятся с цифровой панели управления на станке Благодаря этому повышается производительность данного станка за счет сокращения времени на настройку Данный станок будет интересен на площадках где необходима гибка арматуры на различные углы он представляет собой компактное и недорогое решение Модель ЯВ 40С представляет собой электромеханический станок для гибки арматурных прутьев принцип работы которого основан на применении двухступенчатого редуктора Электродвигатель посредством клиноременной передачи передает крутящий момент на шкив жесткозакрепленный на входном валу редуктора На выходном валу в верхней части станка закреплена планшайба в которую вставляется центральный палец со втулкой Гибоч ные пальцы или уголок вставляются в боковую панель На передней панели располагаются элементы управления станка с их помощью можно выполнять гибку в автоматическом или ручном режимах Управление станком в ручном режиме производится с помощью кнопок включения зеленого и красного цвета на передней панели они запускают вращение план шайбы в противоположных направлениях а в автоматическом режиме с помощью педали Также в автоматическом режиме возможна смена направления вращения планшайбы Дан ные станки пригодны для всех видов работ по гибке арматурного прута с максимальным диаметром 36 мм данные приведены для стали класса А 3 имеющей предельное усилие на разрыв в 600 Н мм2 6
