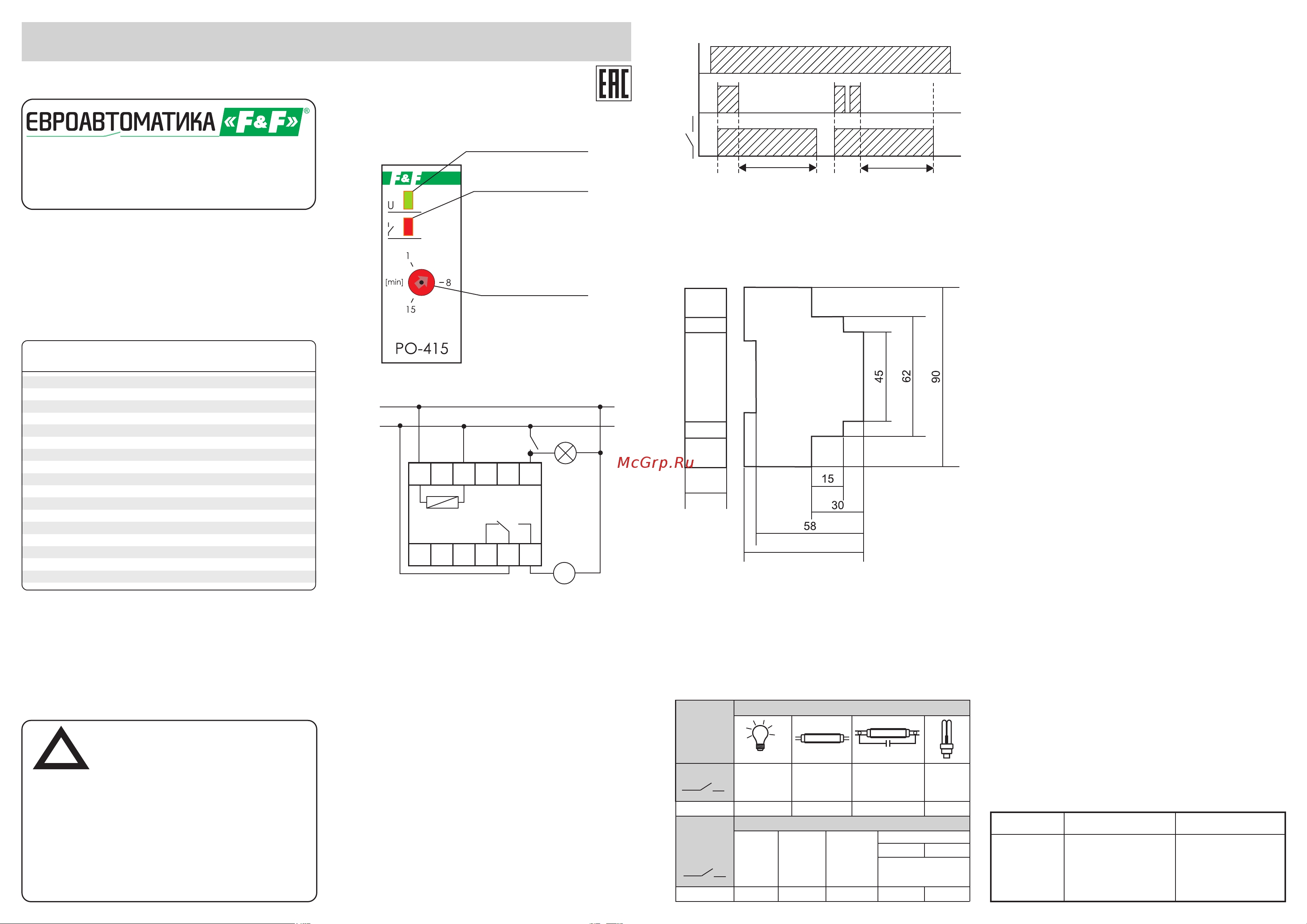

ТУ BY 590618749.018-2013
Реле времени PO-415 предназначено для поддержания
работы устройства после размыкания управляющего
контакта в течение установленного отрезка времени.
Например, в вентиляционных системах, санузлах и т.п.,
выключателем вк лючаем осве щение вентилятор
включится, после выключения освещения вентилятор
выключится через установленный отрезок времени.
Назначение
Панель управления
Монтаж
- отключить питание;
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з во д и те л е м и зд е л и я . П о с л е га р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Обслуживание:
- контакты 11, 12 - контакты реле включения вентилятора.
- провода электропитания подключить в соответствии со
схемой подключения;
- контакт 6 подключить к зажиму выключателя, не
связанному с фазой;
Реле времени программируемое
PO-415
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Упаковка............................................................................1
Руководство по эксплуатации.............................................1
Реле времени........................................................................1
Комплект поставки
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений,
вызванных конденс ац и е й вл аги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
исполнение 2 24 AC/DC
Максимальная мощность ламп, Вт:
исполнение 1 230/50 Гц
Макс. мощность двигателя вентилятора, Вт 900
Контакт 1NO (1 нормально открытый)
Выдержка времени, мин. 1-5
Максимальный ток нагрузки, А 16 АС1
энергосберегающих с ЭПРА 600
Напряжение питания, В
Задержка включения, мс не > 50
Степень защиты IP20
Потребляемая мощность, Вт 0,6
Монтаж на DIN-рейку 35 мм
накаливания, галогеновых 2000
люминесцентных 1000
Диапазон рабочих температур, °С -25÷50
Габариты, мм 18х90х65
Индикатор питания
Индикатор
включения нагрузки
Регулировка задержки
времени отключения
1
2
3
4
5
6
7
8
9
10
11
12
М
1~
S
~/+
~/-
Диаграмма работы
Изделие изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.018-2013, действующей
технической документации и признано годным для
эксплуатации.
В результате замыкания управляющего контакта 6,
контакты реле 11 , 1 2 замык а ются. Размык ание
управляющего контакта 6 вызывает отсчет установленного
времени, по истечени и к оторого ра бота реле
прекращается.
Размеры корпуса
Драгоценные металлы отсутствуют
Свидетельство о приемке:
U
S
t t
18
65
Условия реализации и утилизации:
- изделия, имеющие повреждения механического
характера;
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и
хранения:
Транспортировка изделия может осуществляться любым
ви д ом за к рыто го тр анс п орта, обе сп еч и ва ющи м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в
с о отв ет ств ии с т р ебо ван ия м и, из лож енн ым и в
руководстве по эк сплуатации. Перед установкой
н ео бх од им о у бе ди т ьс я в о т с ут с т в и и вн е шн и х
повреждений устройства. Изделие, имеющее внешние
м ех ан и ч ес к и е п ов р еж д е ни я , э к с п л у а т ир о ва т ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи гарант ийн ый сро к исчис л яется с даты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
со блюден и и пр а ви л эк сп луатац ии и отс у тс т ви и
механических повреждений.
Гарантийные обязательства:
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
Штамп ОТК
Дата продажи
Дата выпуска
