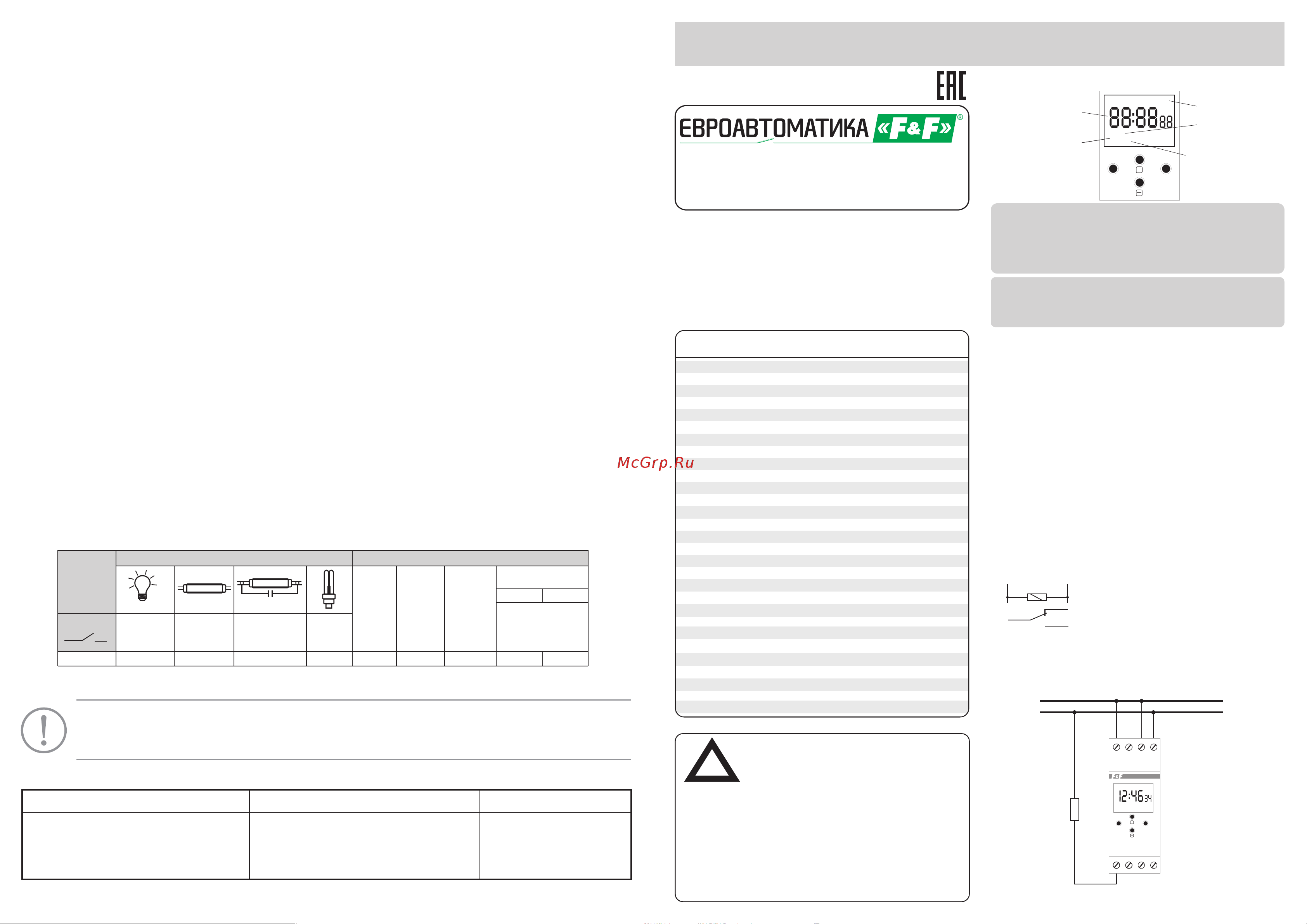

Евроавтоматика PCZ-521 Инструкция по эксплуатации онлайн
Руководство по эксплуатации
ТУ BY 590618749.018-2013
Включение и выключение устройств либо электрических цепей в
заданное время в циклах: суточный, недельный, рабочие либо
выходные дни.
Назначение
Реле времени PCZ-521 предназначено для включения-выключения
различных бытовых и промышленных приборов и электроустановок
по предварительно установленной программе.
Принцип работы
-1-
Реле времени программируемое циклическое PCZ-521
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Дата продажи Дата выпуска Штамп ОТК
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Не выбрасывать данное устройство вместе с другими отходами!
!
ВНИМАНИЕ
Изделие следует подключать к сети согласно
существующим нормам электробезопасности.
Пра в ил а под кл юч ен ия опи с а ны в д а нн о м
руководстве. Работы, связанные с установкой,
подключением и регулировкой должны проводиться
к в али фиц и ро в ан н ым сп е ци а ли с том по с ле
ознакомления с руководством по эксплуатации и функциями
устройства. Перед началом установки следует убедиться в отсутствии
напряжения на подключаемых проводах. Самовольное вскрытие
корпуса влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения электрическим
током. Изделие должно использоваться по его прямому назначению. По
вопросам монтажа и работы устройства обращаться в службу
технической поддержки.
Технические характеристики
Тип батареи CR2032
Дискретность установки времени, мин 1
Напряжение питания, В 24...264 AC/DC
Погрешность хода часов в течение суток, с ±1
Номинальный коммутируемый ток, А 16 AC1
Время сохранения заданной программы
(при снятии напряжения питания), не менее, лет 2
Потребляемая мощность, Вт 1,5
Максимальный ток катушки контактора, А 3 / 240В АС
Степень защиты IР20
Контакт 1NO/NC
5
Коммутационная износостойкость, циклов 10
Степень загрязнения среды 2
Номинальное напряжение контактов, В 250 AC
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5 мм
Момент затяжки винта, не более, Нм 0,5
Габариты (ШхВхГ), мм 35x90x65
Тип корпуса 2S
Масса, кг 0,132
Количество ячеек памяти 250 (125 пар вкл/выкл)
Точность показаний часов, с 1
Номинальная мощность нагрузки см. табл.1
Монтаж на DIN-рейку 35мм
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1
АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
MENU
OK
+
Описание индикатора и панели управления
ДАТА И ВРЕМЯ/
ВВОД ПРОГРАММЫ
УКАЗАТЕЛЬ РЕЖИМА
РАБОТЫ/
АВТОМАТИЧЕСКАЯ
РАБОТА
ДНИ НЕДЕЛИ/
ЦИКЛ РАБОТЫ
СИГНАЛИЗАЦИЯ
СОСТОЯНИЯ КОНТАКТА
НОМЕР КАНАЛА
- индикация текущего времени, дня недели и режима работы.
- встроенная Li-ионная батарея, поддерживающая часы реального
времени в течение не менее 2-х лет после отключения напряжения
питания.
- многократное повторение программ по суточному и недельному
циклам.
Функциональные возможности
1 вход контакта СОМ
Описание контактов
3. Провода питания подключить согласно схеме.
5 положение «нормально разомкнут»
2. Реле времени закрепить на DIN-рейке в монтажном шкафу.
4. Подключить нагрузку согласно схеме.
- два независимых канала.
1. Отключить питание.
Подключение
5. Подать питание.
6 положение «нормально замкнут»
Схема подключения
3-4 питание реле времени
3
4
1
5
6
AC/DC
L
N
RН1
PROG
Mo
є
1
ON
MENU
OK
+
1 2 3 4
5 6 7 8
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений, вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
ВНИМАНИЕ!
Монтаж устройства должен производиться специально обученным
персоналом после предварительного ознакомления с данной
инструкцией.
Драгоценные металлы отсутствуют
-8-
Упаковка..................................................................................1
Руководство по эксплуатации................................................1
Комплект поставки
Реле времени программируемое циклическое.....................1
Содержание
