Евроавтоматика PCZ-521 [3/6] Страница 3
![Евроавтоматика PCZ-521 [3/6] Страница 3](/views2/1638799/page3/bg3.png)
* ежедневно: Пн; Вт; Ср; Чт; Пт; Сб; Вс (от понедельника до
воскресенья)
* выходные дни Сб; Вс (суббота и воскресенье)
Подтвердить нажатием ОК.
Реле времени перейдёт в режим установки очередных параметров:
часов и минут. Кнопками +/- установить параметры; переход к
очередному парметру нажатием кнопки ОК. Возврат к предыдущему
параметру нажатием кнопки MENU.
В. Часы и минуты
А. Цикл работы
Кнопками +/- установить ЦИКЛ РАБОТЫ:
* одиночные дни недели: Пн; Вт; Ср; Чт; Пт; Сб либо Вс.
Подтвердить нажатием ОК (либо выбрать номер ячейки с помощью
кнопок +/-). Реле времени перейдёт к установке параметров
одиночной программы ВКЛЮЧИТЬ – ВЫКЛЮЧИТЬ
С. ON / OFF
* рабочие дни: Пн; Вт; Ср; Чт; Пт (от понедельника до пятницы)
Реле времени перейдёт в режим установки дополнительной
функции ВКЛЮЧИТЬ [ON] либо ВЫКЛЮЧИТЬ [OFF]
Кнопками +/- установить дополнительную функцию ON либо OFF;
подтвердить ОК. Реле времени автоматически перейдёт в режим
записи следующей программы ВКЛЮЧИТЬ – ВЫКЛЮЧИТЬ.
3. Установка текущего времени
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим установки времени "hour".
Кнопкой ОК подтвердить введённую дату. Реле времени
автоматически выйдет из функции программирования времени и
перейдёт в меню программирования.
Реле времени перейдёт к установке очередных параметров: часов,
минут. Кнопками +/- установить параметры; переход на очередной
параметр нажатием кнопки ОК. Возврат к предыдущему положению
нажатием кнопки MENU.
4. Программа ВКЛЮЧИТЬ-ВЫКЛЮЧИТЬ - установка параметров
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим установки программы включения-
выключения "Prog".
Подтвердить нажатием ОК. Реле автоматически перейдёт в режим
выбора номера ячейки памяти. Автоматически отображается номер
первой свободной ячейки памяти.
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
ВНИМАНИЕ!
*Внесенные программы ВКЛЮЧИТЬ–ВЫКЛЮЧИТЬ не создают
постоянных пар выполняющих включение и выключение контакта.
Воспринимаются как одиночные команды и выполняются согласно
хронологии заданного времени. Случаи накладок времени
п е р е к л ю ч е н и я к о н т а к т о в д в у х п а р п р о г р а м м
ВКЛЮЧИТЬ–ВЫКЛЮЧИТЬ, либо одиночных команд показаны на
диаграммах:
Действовать как при установке программ ВКЛЮЧИТЬ-
ВЫКЛЮЧИТЬ (см. п. 4)
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим удаления программ ВКЛЮЧИТЬ-
ВЫКЛЮЧИТЬ "dEL".
Нажать MENU. Реле времени перейдёт в меню программирования.
Кнопками +/- выбрать режим редактирования параметров “Еdit”
4.1 Редактирование - изменение параметров программ
ВКЛЮЧИТЬ-ВЫКЛЮЧИТЬ
Подтвердить ОК. Реле времени перейдёт в режим выбора номера
ячейки памяти. Выбрать ячейку для просмотра и подтвердить ОК.
*Время включения контактов заданное парой программ
ВКЛЮЧИТЬ–ВЫКЛЮЧИТЬ не может быть более 24 часов, это
значит, что программа ВКЛЮЧИТЬ [ON] может быть задана на
любой день недели (напр. Вторник 13.45), а программа
ВЫКЛЮЧИТЬ [OFF] на любой другой день недели (напр. Четверг
17.05).
4.2 Удаление программ
ВНИМАНИЕ!
Подтвердить ОК. Реле времени перейдёт в режим выбора номера
ячейки памяти. Выбрать ячейку для удаления программ и
подтвердить ОК. Реле времени перейдёт в режим ожидания на
подтверждение удаления. Сигнализируется постоянным миганием
номера выбранной ячейки и её установленных параметров.
Нажатие MENU приведёт к переходу в основное положение.
Для удаления всех первоначальных параметров программ
ВКЛЮЧИТЬ-ВЫКЛЮЧИТЬ смотреть пункт 5.6.
Подтвердить ОК. Ячейка будет удалена. Реле времени высветит
очередной номер запрограммированной ячейки.
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
ON
1
контакт 1-5
контакт 1-5
контакт 1-5
программа 1
программа 1
программа 1
OFF
1
ON
2
OFF
2
программа 2
программа 2
программа 2
ON
1
OFF
1
ON
1
OFF
1
ON
2
ON
2
контакт 1-5
контакт 1-5
программа 1
программа 1
программа 2
программа 2
ON
1
OFF
1
OFF
2
ON
1
OFF
2
OFF
1
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
-3-
-6-
1
2
3
4
5
6
7
8
L
Rн
Rн - подключаемая нагрузка
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
N
N
N
L
L
Rн
Rн
Rн - подключаемая нагрузка
Rн - подключаемая нагрузка
K
24-264В
AC/DC

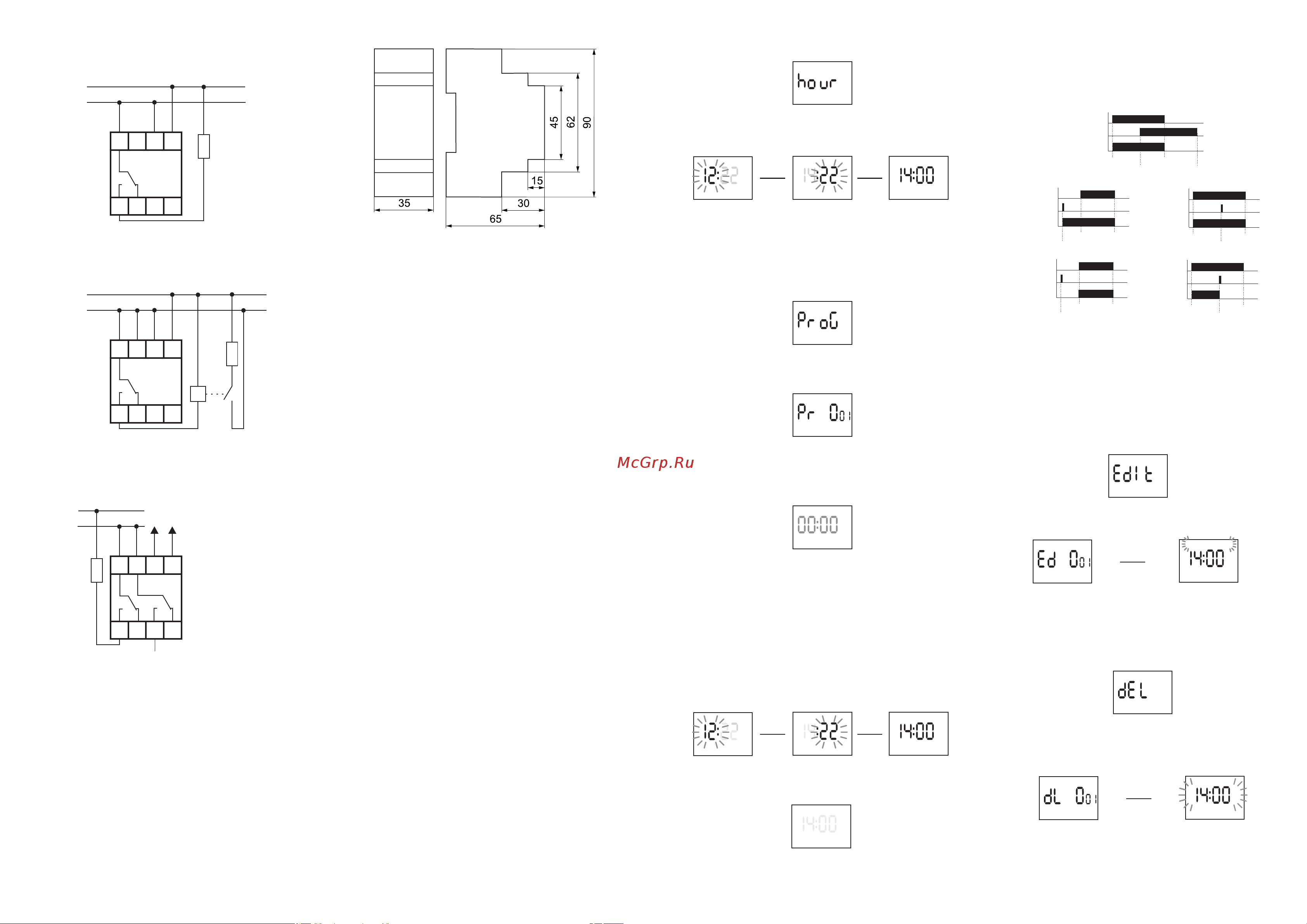

Схемы подключений
Cхема подключения изделия и нагрузки к сети 230В.
Cхема подключения изделия и нагрузки, питающихся,
от разных источников.
Cхема подключения изделия с использованием
контактора ток нагрузки более 16А.
Размеры корпуса
Условия реализации и утилизации
Реле времени прогаммируемое циклическое PCZ-521 изготовлено и
принято в соответствии с требованиями ТУ BY 590618749.018-2013,
действующей технической документации и признано годным для
эксплуатации.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим предохранение
упакованных изделий от механических воздействий и воздействий
атмосферных осадков. Хранение изделия должно осуществляться в
упаковке производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50°С и относительной влажности не более 80% при
температуре +25°С.
Свидетельство о приемке
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
При подключении реле необходимо следовать схеме подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 36 месяцев с даты
продажи.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
25...+50°С, относительная влажность воздуха до 80% при 25°С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Гарантийное обслуживание производится производителем изделия.
Послегара нтийное обслуживание изделия выполн яется
производителем по действующим тарифам.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Обслуживание
Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Гарантийный срок хранения – 24 месяца с момента изготовления
изделия (изделие имеет встроенный Li-йонновый элемент питания.
Гарантия сохранности настроек при снятом питании и поддержание
часов реального времени от элемента питания - 24 месяца с даты
выпуска).
Срок службы 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
В гарантийный ремонт не принимаются:
Предприятие-изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
- изделия, предъявленные без паспорта предприятия;
- изделия, имеющие повреждения голографической наклейки;
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
Содержание
- Pcz 521 1
- V 230v 1
- Va 2000w 1000w 750w 500w 0 9kw 16a 16а 1
- Аc 15 аc 3 1
- В соответствии с законом об использованном оборудовании бытовой электротехнический мусор можно передать бесплатно и в любом количестве в специальный пункт приема электронный мусор выброшенный на свалку или оставленный на лоне природы создает угрозу для окружающей среды и здоровья человека 1
- Внимание 1
- Время сохранения заданной программы при снятии напряжения питания не менее лет 2 1
- Габариты шхвхг мм 35x90x65 1
- Дата продажи дата выпуска штамп отк 1
- Диапазон рабочих температур с 25 50 1
- Дискретность установки времени мин 1 1
- Категория перенапряжения iii 1
- Категория применения 1
- Количество ячеек памяти 250 125 пар вкл выкл 1
- Коммутационная износостойкость циклов 10 1
- Комплект поставки 1
- Контакт 1no nc 1
- Контактов 1
- Максимальный ток катушки контактора а 3 240в ас 1
- Масса кг 0 132 1
- Момент затяжки винта не более нм 0 5 1
- Монтаж на din рейку 35мм 1
- Мощность нагрузки 1
- Назначение 1
- Напряжение питания в 24 64 ac dc 1
- Не выбрасывать данное устройство вместе с другими отходами 1
- Номинальная мощность нагрузки см табл 1
- Номинальное напряжение контактов в 250 ac 1
- Номинальный коммутируемый ток а 16 ac1 1
- Описание индикатора и панели управления 1
- Описание контактов 1
- Погрешность хода часов в течение суток с 1 1
- Подключение 1
- Подключение винтовые зажимы 2 5 мм 1
- Потребляемая мощность вт 1 5 1
- Принцип работы 1
- Реле 1
- Степень загрязнения среды 2 1
- Степень защиты iр20 1
- Страница 1 1
- Схема подключения 1
- Таблица 1 1
- Тип батареи cr2032 1
- Тип корпуса 2s 1
- Ток 1
- Точность показаний часов с 1 1
- Функциональные возможности 1
- Алгоритм программирования 2
- Описание режимов работы и функций 2
- Описание функций кнопок 2
- Программирование 2
- Страница 2 2
- Гарантийные обязательства 3
- Обслуживание 3
- Размеры корпуса 3
- Свидетельство о приемке 3
- Страница 3 3
- Схемы подключений 3
- Требование безопасности 3
- Условия реализации и утилизации 3
- Условия транспортировки и хранения 3
- Условия эксплуатации 3
- Aue6 off 4
- Battery 4
- Страница 4 4
- Pcz конфигуратор 5
- В случае отсутствия связи между смартфоном и реле при наличии средств механической защиты смартфона чехлы бамперы и т п следует снять средства защиты и попробовать вновь 5
- Внимание 5
- Страница 5 5
- Страница 6 6
Похожие устройства
- Евроавтоматика PCU-507 Инструкция по эксплуатации
- Евроавтоматика PCU-501 Инструкция по эксплуатации
- Евроавтоматика PCS-516 Инструкция по эксплуатации
- Евроавтоматика PCR-513 Инструкция по эксплуатации
- Евроавтоматика PCA-512 Инструкция по эксплуатации
- Евроавтоматика RT-820 Инструкция по эксплуатации
- Евроавтоматика ОМ-630-2 Инструкция по эксплуатации
- Евроавтоматика ОМ-630 Инструкция по эксплуатации
- Lex EDM 070 IV LIGHT Инструкция по эксплуатации
- Промышленник ЭП21022 ЭП-2200 Инструкция по эксплуатации
- Промышленник ЭП21013 ЭП-1400 Инструкция по эксплуатации
- Промышленник ГВ144576 ЭП1400 Инструкция по эксплуатации
- Промышленник ГВ144551 ЭП1400 Инструкция по эксплуатации
- Промышленник ГВ14376 ЭП1400 Инструкция по эксплуатации
- Промышленник ГВ14338 ЭП1400 Инструкция по эксплуатации
- Промышленник 40КДБС 78 Инструкция по эксплуатации
- Промышленник 40КДБС 53 Инструкция по эксплуатации
- Промышленник 40КДБС 35 Инструкция по эксплуатации
- Промышленник 40КДБС 20 Инструкция по эксплуатации
- Промышленник 40КДБС 10 Инструкция по эксплуатации
Скачать
Случайные обсуждения
