Подтвердить ОК. Реле времени перейдет к установке значения
корректировки. Кнопками +/– установить значение:
±15° - угловая корректировка для момента включения/выключения
относительно положения центра диска солнца к горизонту. Значение
« п л ю с » у с к о р я е т , з н а ч е н и е « м и н у с » з а д е р ж и в а е т
включение/выключение. Значение «плюс» задерживает включение,
значение «минус» ускоряет включение;
±180 минут - временная корректировка включения/отключения
относительно времени восхода/захода солнца. Значение «плюс»
задерживает выключение, значение «минус» ускоряет выключение.
i5
7.1 Автоматическое изменение времени - dst
Подтвердить ОК. Реле времени перейдёт в субменю системных
установок (dst – utc – batt – cal – lcd – clear – info). Кнопками +/- выбрать
параметры установок и подтвердить ОК. Нажатие MENU приведёт к
переходу к высшему уровню.
7 СИСТЕМНЫЕ НАСТРОЙКИ
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим установки системных настроек "SYSt".
Au
e6
of
f
dSt – Daylight Saving Time – всемирное название летнего времени.
Подтвердить ОК. Реле времени перейдёт в меню режима выключения
автоматического изменения времени (auto – off). Кнопками +/- выбрать
режим:
*с АВТОМАТИЧЕСКИМ ИЗМЕНЕНИЕМ ВРЕМЕНИ – «auto»
* без АВТОМАТИЧЕСКОГО ИЗМЕНЕНИЯ ВРЕМЕНИ – «off»
7.2 Индикатор состояния батареи - bаtt
Подтвердить ОК. Реле времени высветит сообщение о состоянии
батареи.
HIGH – полностью заряжена, новая батарея.
GooD – в хорошем состоянии, достаточно для длительной работы.
Low – низкий уровень зарядки, потребует замены в ближайшее время.
EmPty – разряжена, требует обязательной замены.
Подтвердить ОК. Реле времени выйде из меню установки
корректировки и перейдет в меню программирования. Нажатие MENU
приведёт к переходу в основное положение(режим хода часов).
7.3 Временная корректировка системных часов – cal
Временная корректировка – это значение секунд, на которые в
месячной шкале откалиброваны показания системных часов. Диапазон
регулировки: +/- 300 сек. Например, если часы спешат на 4 секунды в
месяц, то необходимо установить значение параметра -4.
Подтвердить ОК. Реле времени высветит текущее значение временной
корректировки. Кнопками +/- установить число секунд временной
корректировки. Подтвердить ОК.
ПРОСМОТР НАСТРОЕК И ПРОГРАММНЫХ ТОЧЕК ВКЛ/ВЫКЛ
i
00
В основном положении (режим хода часов) нажатие кнопки ОК
приведет к отображению текущей даты (день-месяц-год). При нажатии
кнопки + показывают время начала ночного перерыва, время
отключения ночного перерыва, заданную широту, долготу и часовой
пояс.
ВНИМАНИЕ! В случае установки часов, вызывающих постоянные
включения или выключения контакта круглосуточно будут
отображаться на индикаторе следующие сообщения:
7.4 Контраст индикатора - lcd
Установка контраста индикатора. Положение: -3 (низшее)…+3
(высшее).
Подтвердить ОК. Реле времени высветит текущее значение контраста
индикатора. Кнопками +/- установить необходимое значение
контраста. Подтвердить ОК.
7.5 Информация о системе - info
Подтвердить ОК. Реле времени перейдёт в меню информации.
Кнопками +/- просмотреть информацию:
* тип реле времени
* версию программного обеспечения
ALLoff - выключено целые сутки.
ALLon - включено целые сутки.
То же самое касается полярного дня и полярной ночи для
соответствующих географических координат.
-5-
Подтвердить ОК Реле времени автоматически перейдет к меню .
установки местоположения. При нажатии MENU реле времени выйдет
из функции установки местоположения и перейдёт в меню
программирования. Повторное нажатие MENU приведёт к переходу в
основное положение(режим хода часов).

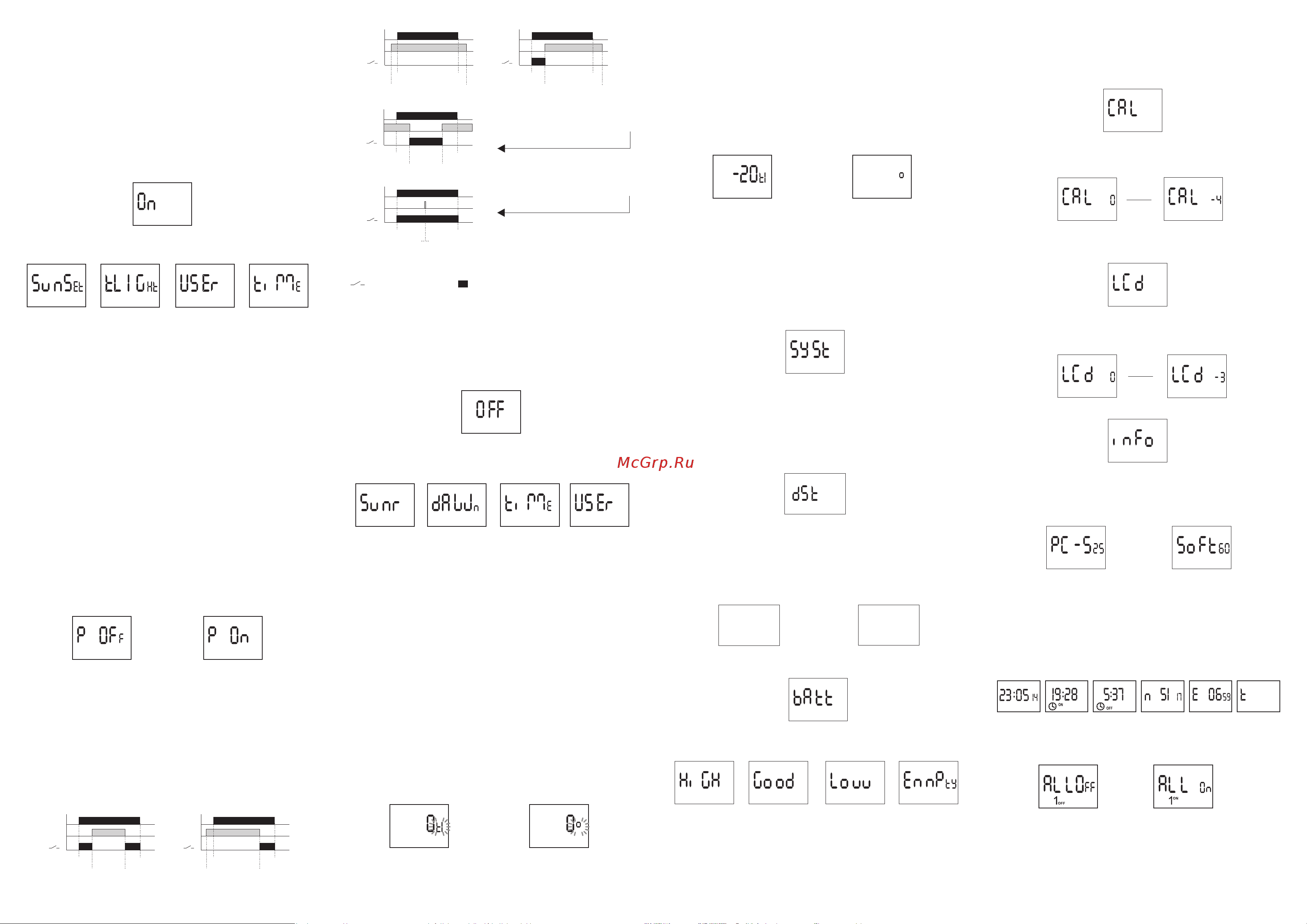

6. ПРОГРАММНЫЕ ТОЧКИ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ и
НОЧНОЙ ПЕРЕРЫВ
6.1 Включение[ON] - заход
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим "on".
Кнопками +/– выбрать режим включения:
* sunset - астрономический заход
* tlight - гражданские сумерки
* time - установка «жесткого» времени включения не зависимо от
захода
* user - установка временной корректировки - ускорение или
замедление включения по отношению к астрономическому времени
захода солнца:
±15° - угловая корректировка для момента включения относительно
положения центра диска солнца к горизонту. Значение «плюс»
ускоряет включение, значение «минус» задерживает включение;
±180 минут - временная корректировка включения относительно
времени восхода/захода солнца. Значение «плюс» задерживает
включение, значение «минус» ускоряет включение.
Подтвердить ОК. Реле времени перейдет к выбору режима включения
(sunset-tlight-user-time).
00
Кнопками +/– выбрать режим включения. Подтвердить ОК.
В случае выбора режима «time» установить часы и минуты включения
согласно п. 3. ( ).Установка текущего времени
В случае выбора режима «user» Установить корректировку согласно
пункту 6.4.
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим установки времени ночного перерыва
"Poff" i „Pon”.
Установить часы и минуты включения согласно пункту 3 (УСТАНОВКА
ТЕКУЩЕГО ВРЕМЕНИ).
ВНИМАНИЕ!
* Время НОЧНЫХ ПЕРЕРЫВОВ, составляет постоянную пару,
реализующую вык лючен ие и вклю чение контакта. Они
рассматриваются как отдельные задания и выполняются в соответствии
с хронологией заданного времени. Случаи возможных установок
времени выключения и включения контактов, совместимых с
ПРОГРАММНЫМИ ТОЧКАМИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ и НОЧНОГО
ПЕРЕРЫВА изображены на следующих диаграммах:
6.2 Ночной перерыв - Выключение [Poff] и Включение [Pon]
ON
(20:57)
ППВВ
Poff
(23:30)
НЧ
1 5
OFF
(04:23)
Pon
(03:15)
ON
(20:57)
ППВВ
Poff
(19:30)
НЧ
1 5
OFF
(04:23)
Pon
(03:15)
ON
(20:57)
ППВВ
Poff
(23:30)
НЧ
1 5
OFF
(04:23)
Pon
(05:15)
ON
(20:57)
ППВВ
Poff
(19:30)
НЧ
1 5
OFF
(04:23)
Pon
(05:15)
ON
(20:57)
ППВВ
ППВВ
Pon
(23:30)
НЧ
НЧ
1 5
OFF
(04:23)
Poff
(03:15)
с л у ч а й у с т а н о в к и в р е м е н и
конца перерыва перед временем
начала перерыва
ON
(20:57)
Poff
(00:00)
1 5
OFF
(04:23)
Pon
(00:00)
случай установки одинакового
времени начала и конца перерыва.
ОТСУТСТВИЕ НОЧНОГО ПЕРЕРЫВА
ППВВ - программные точки включения/выключения
НЧ - ночной перерыв
- положение контакта ( - контакт включен (1-5))
ON - программная точка включения
OFF - программная точка выключения
Pon - начало ночного перерыва
Poff - окончание ночного перерыва
Кнопками +/– выбрать режим выключения:
* sunris - астрономический заход
* dawn- гражданский рассвет
* time - установка «жесткого» времени выключения не зависимо от
восхода
* user - установка временной корректировки - ускорение или
замедление выключения по отношению к астрономическому
времени восхода солнца:
±15° - угловая корректировка для момента включения относительно
положения центра диска солнца к горизонту. Значение «плюс»
задерживает выключение, значение «минус» ускоряет выключение;
±180 минут - временная корректировка включения/отключения
относительно времени восхода/захода солнца. Значение «плюс»
задерживает выключение, значение «минус» ускоряет выключение.
Подтвердить ОК. Реле времени перейдет к выбору режима выключения
(sunris-dawn-user-time).
6.3 Выключение [OFF] - восход
Нажать MENU. Реле времени перейдет в меню программирования.
Кнопками +/– выбрать режим "off".
Кнопками +/– выбрать режим включения. Подтвердить ОК.
В случае выбора режима «user» произвести корректировку согласно
пункту 6.4.
i s
00
6.4 Установка корректировки
Установка в случае выбора режима «user»
Выбрать режим „user”. Подтвердить ОК. Реле времени перейдет в
режим выбора смещения временного или углового ( ti - o).
Кнопками +/– выбрать режим:
* ti - смещение временное
* o - смещение угловое
-4-
