102 | Hrvatski
1 609 92A 29Z | (8.8.16) Bosch Power Tools

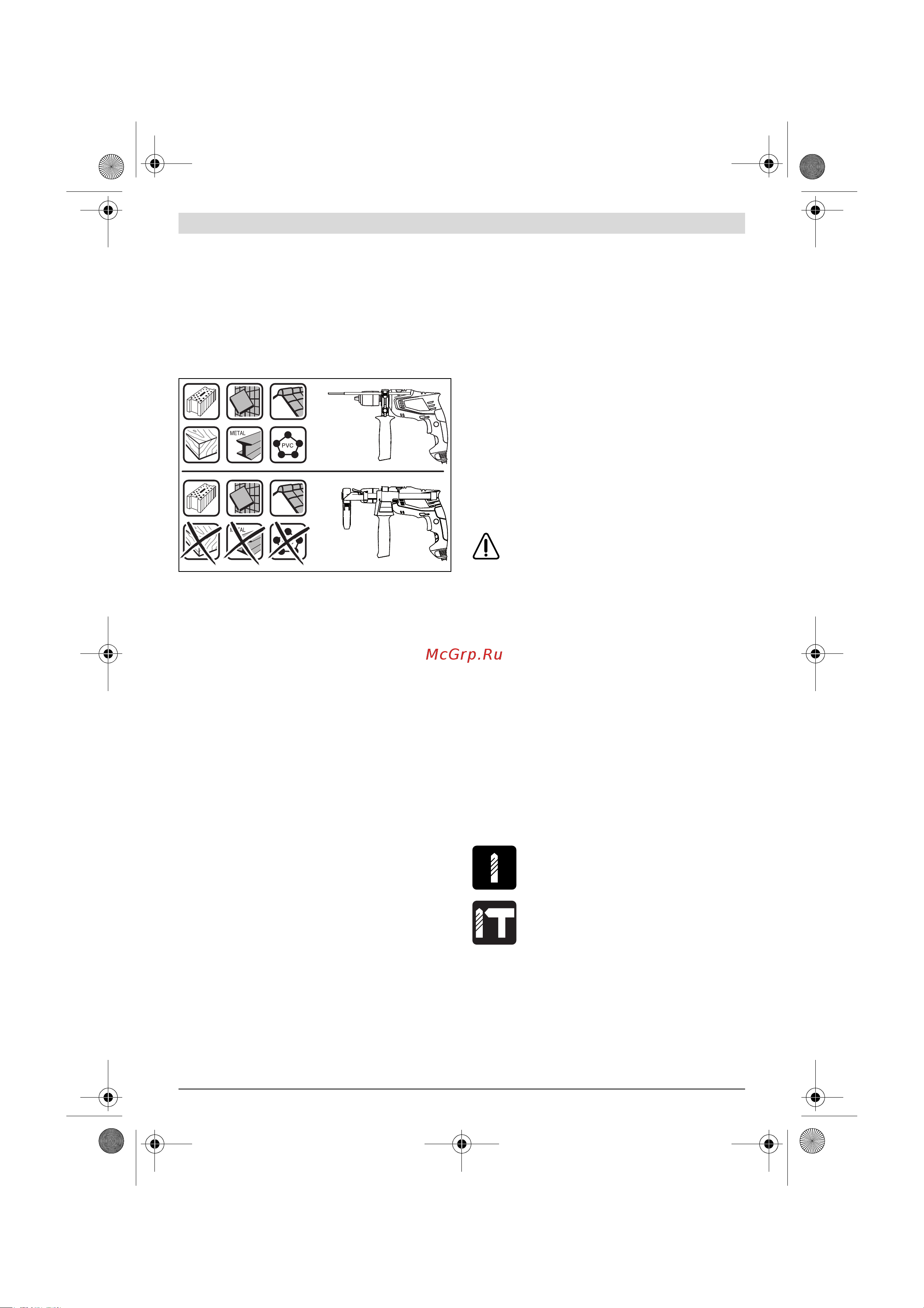

Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
Spremnik za prašinu koristite samo kod obrade betona
i kamena. Drvena strugotina i strugotina od plastike mogu
lako dovesti do začepljenja.
Pozor opasnost od požara! S montiranim spremnikom
za prašinu ne obrađujte metalne materijale. Vruća me-
talna strugotina može zapaliti dijelove spremnika za praši-
nu.
Kako biste optimalno iskoristili spremnik za prašinu, pridrža-
vajte se sljedećih napomena:
– Pazite da spremnik za prašinu naliježe u ravnini s površi-
nom na izradak odn. na zid. Time se istodobno omogućuje
bušenje pod pravim kutom.
– Nakon dosizanja željene dubine bušenja izvucite najprije
svrdlo iz izbušene rupe i nakon toga isključite udarnu buši-
licu.
– Osobito kod radova sa velikim promjerima svrdala, može
se istrošiti prsten za zaštitu od prašine 15. U slučaju ošte-
ćenja treba ga zamijeniti.
Zamjena alata
Brzostežuća stezna glava (EasyImpact 500/550/550 +
Drill Assistant/5500) (vidjeti sliku H)
Čvrsto primite stražnju čahuru 2 brzostežuće stezne glave 3 i
okrenite prednju čahuru 1 u smjeru rotacije , sve dok se alat
može umetnuti. Umetnite alat.
Čvrsto primite stražnju čahuru 2 brzostežuće stezne glave 3 i
snažno rukom zatvorite prednju čahuru 1 u smjeru rotacije .
Brzostežuća stezna glava (EasyImpact 570/5700/6000)
(vidjeti sliku I)
Kod nepritisnutog prekidača za uključivanje/isključivanje 7
bušno vreteno će se aretirati. To omogućava brzu, laganu i
jednostavnu zamjenu radnog alata u steznoj glavi.
Otvorite brzostežuću steznu glavu 3 okretanjem u smjeru ro-
tacije , sve dok se alat ne umetne. Umetnite alat.
Rukom snažno okrenite čahuru brzostežuće stezne glave 3 u
smjeru rotacije , sve dok se više ne čuje preskakanje. Ste-
zna glava će se time automatski zabraviti.
Zabrava će se ponovno osloboditi kada za uklanjanje alata ča-
huru okrenete u suprotnom smjeru.
Stezna glava sa zupčastim vijencem (EasyImpact 540)
(vidjeti sliku J)
Kod zamjene alata nosite zaštitne rukavice. Stezna gla-
va bi se kod duljih radnih operacija mogla jače zagrijati.
Steznu glavu sa zupčastim vijencem 28 otvorite okretanjem,
sve dok se ne može umetnuti alat. Umetnite alat.
Utaknite ključ stezne glave 27 u odgovarajuće otvore stezne
glave sa zupčastim vijencem 28 i podjednako stegnite alat.
Alati za uvijanje vijaka
Kod primjene nastavka odvijača 25 trebate uvijek koristiti uni-
verzalni držač nastavka 24. Koristite samo nastavke odvijača
koji odgovaraju glavi vijka.
Za uvijanje vijaka, preklopku »bušenje/udarno bušenje« 4 uvi-
jek namjestite na simbol »bušenje«.
Zamjena stezne glave
Kod električnih alata bez aretiranja bušnog vretena,
stezna glava se mora zamijeniti u ovlaštenom servisu
za Bosch električne alate.
Stezna glava mora se stegnuti momentom steza-
nja od cca. 30–35 Nm.
Rad
Puštanje u rad
Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.
Namještanje smjera rotacije (vidjeti sliku K)
S preklopkom smjera rotacije 5 možete promijeniti smjer ro-
tacije električnog alata. Kod pritisnutog prekidača za
uključivanje/isključivanje 7 to ipak nije moguće.
Rotacija u desno: Za bušenje i uvijanje vijaka pritisnite pre-
klopku smjera rotacije 5 u lijevo do graničnika.
Rotacija u lijevo: Za otpuštanje odnosno odvijanje vijaka i
matica, pritisnite preklopku smjera rotacije 5 u desno, do gra-
ničnika.
Namještanje vrste rada
Bušenje i uvijanje vijaka
Namjestite preklopku 4 na simbol »bušenja«.
Udarno bušenje
Namjestite preklopku 4 na simbol »udarno buše-
nje«.
Preklopka 4 zahvaća bez tragova i može se aktivirati kod uklju-
čenog motora.
Uključivanje/isključivanje
Za puštanje u rad električnog alata pritisnite prekidač za
uključivanje/isključivanje 7 i držite ga pritisnutim.
Za utvrđivanje pritisnutog prekidača za uključivanje/
isključivanje 7 pritisnite zapornu tipku 6.
OBJ_BUCH-2913-001.book Page 102 Monday, August 8, 2016 9:40 AM
