88 | Srpski
1 609 92A 29Z | (8.8.16) Bosch Power Tools
Podešavanje dubine bušenja (pogledajte sliku B)
Sa dubinskim graničnikom 23 može da se utvrdi željena
dubina bušenja X.
Pritisnite taster za podešavanje graničnika dubine 22 i
postavite graničnik dubine u 9 dodatnu dršku.
Izbrazdanje na dubinskom graničniku 23 mora pokazivati na
dole.
Izvucite dubinski graničnik toliko napolje, da rastojanje
izmedju vrha burgije i vrha dubinskog graničnika odgovara
željenoj dubini bušenja X.
Drill Assistant
Postaviti Drill Assistant (pogledajte slike C–D)
Drill Assistant 10 može da se koristi sa hvatačem prašine 13 i
bez njega. Upotreba hvatača prašine 13 ograničena je na
burgiju prečnika 12 mm i dužine 120 mm.
Postavite hvatač prašine 13 na 26 prihvatnik.
Pritisnite dugme za otključavanje 8, da biste oslobodili 10
Drill Assistant iz ukočenog položaja.
Navedite Drill Assistant 10 preko glave bušilice na vrat
vretena električnog uređaja.
Čvrsto okrenite zavrtanj sa leptir-glavom u smeru kazaljke na
satu 18 radi zaključavanja.
Podešavanje dubine bušenja (pogledajte slike E –F)
Montirajte burgiju (videti odeljak „Promena alata“).
Pomoću prstenastog umetka 17 može se definisati željena
dubina bušenja X.
Prstenasti umetak okrenite 17 na levo, radi otključavanja
. Postavite posudu za prašinu 11 ili prihvatnik 26 u ravan
zida ili predmeta rada. Idite vrhom bušilice na zid, odnosno na
predmet rada.
Pomerite prstenasti umetak 17 unazad sve dok odstojanje ne
bude odgovaralo željenoj dubini bušenja X ili postavite tipl na
šinu i povucite prstenasti umetak 17 unazad ka tiplu. Okrenite
prstenasti umetak 17 radi zaključavanja na desno . Ponovo
izvadite tipl iz šine. Dubina bušenja sada odgovara podešenoj
dužini X na šini.
Uputstvo: Pri upotrebi tiplova važna je tačna dubina bušenja.
Ukoliko je probušena rupa previše duboka, tipl će skliznuti
predaleko u zid, odnosno u predmet rada. Ukoliko je rupa
previše mala, tipl će štrčati spolja.
Isprazniti posudu za prašinu (pogledajte sliku G)
Posuda za prašinu 11 je dovoljna za oko 25 bušenja u zid
debljine 30 mm sa prečnikom burgije 6 mm.
– Za uklanjanje posude za prašinu 11 pritisnite tastere za
otključavanje koji se nalaze sa strane 12 i povucite posudu
za prašinu na gore.
– Ispraznite posudu za prašinu 11 i ponovo je stavite (uz
zvučno zaključavanje, da klikne).
Demontirajte Drill Assistant
–Držite stezaljku 16 hvatača prašine 13 pritisnutom i
povucite hvatač prašine 13 unapred.
– Okrenite zavrtanj sa leptir-glavom 18 u smeru suprotnom
od smera kazaljke na satu dok se dodatna drška 9 može
pomerati i skinite dodatnu dršku
9 sa električnog uređaja.
– Prstenasti umetak okrenite 17 na levo radi otključavanja
.
– Čvrsto uhvatite dodatnu dršku 9 i pomerite šinu u pravcu
dodatne drške dok se zvučno ne zaključa, da klikne.
Usisavanje prašine/Posuda za prašinu
Prašine od materijala kao što je premaz koji sadrži olovo,
neke vrste drveta, minerali i metal mogu biti štetni po
zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske
reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.
Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Materijal koji sadrži
azbest smeju raditi samo stručnjaci.
– Koristite usisivač koji je namenjen za dotični materijal.
– Pobrinite se za dobro provetravanje radnog mesta.
– Preporučuje se, da se nosi zaštitna maska za disanje sa
klasom filtera P2.
Obratite pažnju na propise za materijale koje treba
obradjivati u Vašoj zemlji.
Izbegavajte sakupljanje prašine na radnom mestu.
Prašine se mogu lako zapaliti.

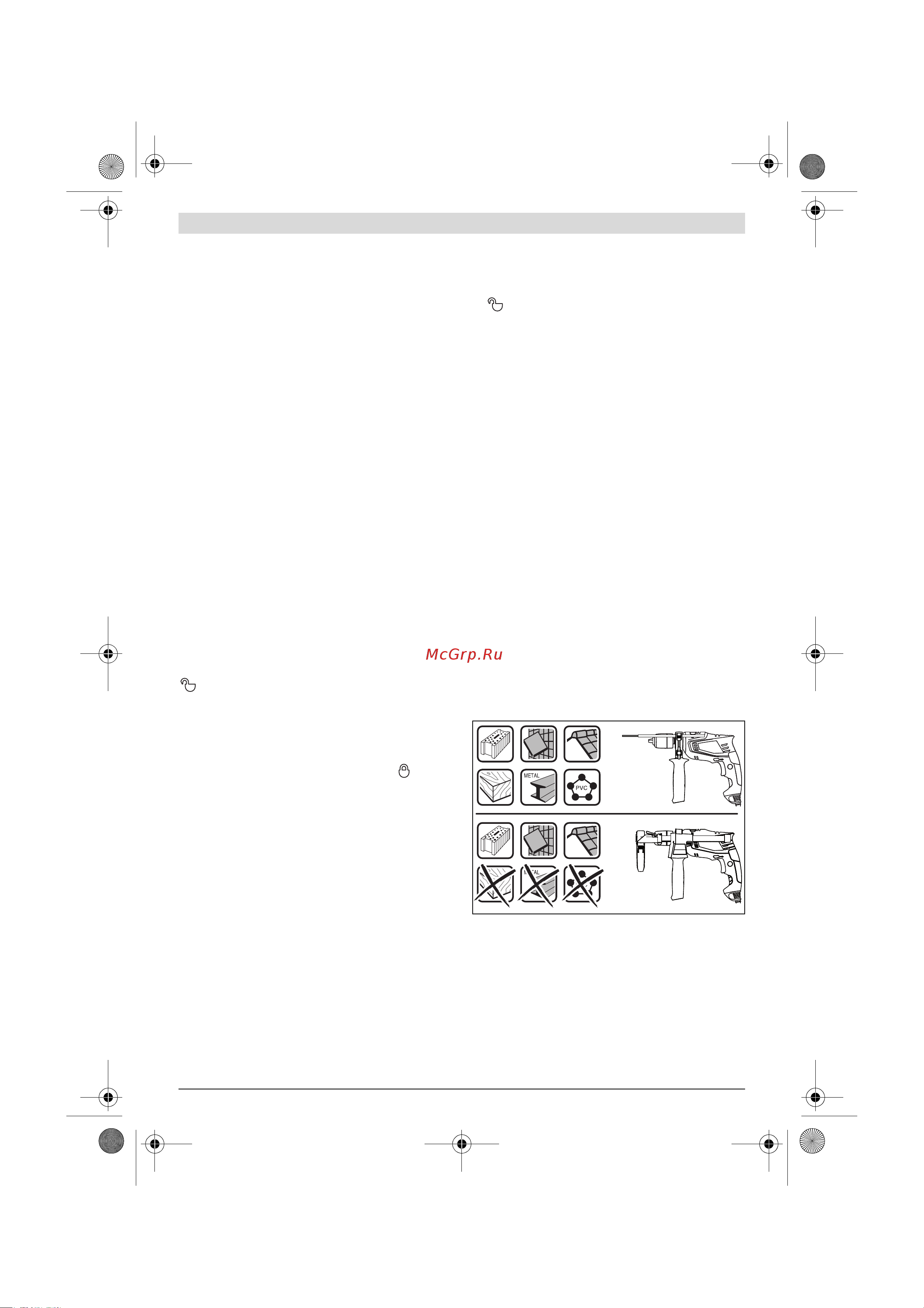

Posudu za prašinu koristite samo prilikom obrade
betona i kamena. Komadići drvenih opiljaka i plastičnih
čipova mogu lako da dovedu do začepljenja.
Pažnja – opasnost od požara! Ne obrađujte metalne
materijale sa montiranom posudom za prašinu. Vrući
komadići metalnih opiljaka mogu da zapale delove posude
za prašinu.
Da biste posudu za prašinu koristili na najbolji način, molimo
Vas da pratite sledeća uputstva:
– Vodite računa o tome da posuda za prašinu leži u ravni sa
predmetom rada, odnosno sa zidom. Time se istovremeno
olakšava i bušenje pod pravim uglom.
– Posle dostizanja željene dubine bušenja izvucite prvo
burgiju iz otvora i isključite bušilicu sa udarcima.
– Posebno pri radu sa većim presecima burgije može se
zaštitni prsten od prašine 15 istrošiti. Kod oštećenja
zamenite ga.
