11. Монтаж и подключение прибора

11.1 Закрепить закладную на стене монтажными шурупами и навесить котел в

вертикальном положении патрубками вниз (рис.3).

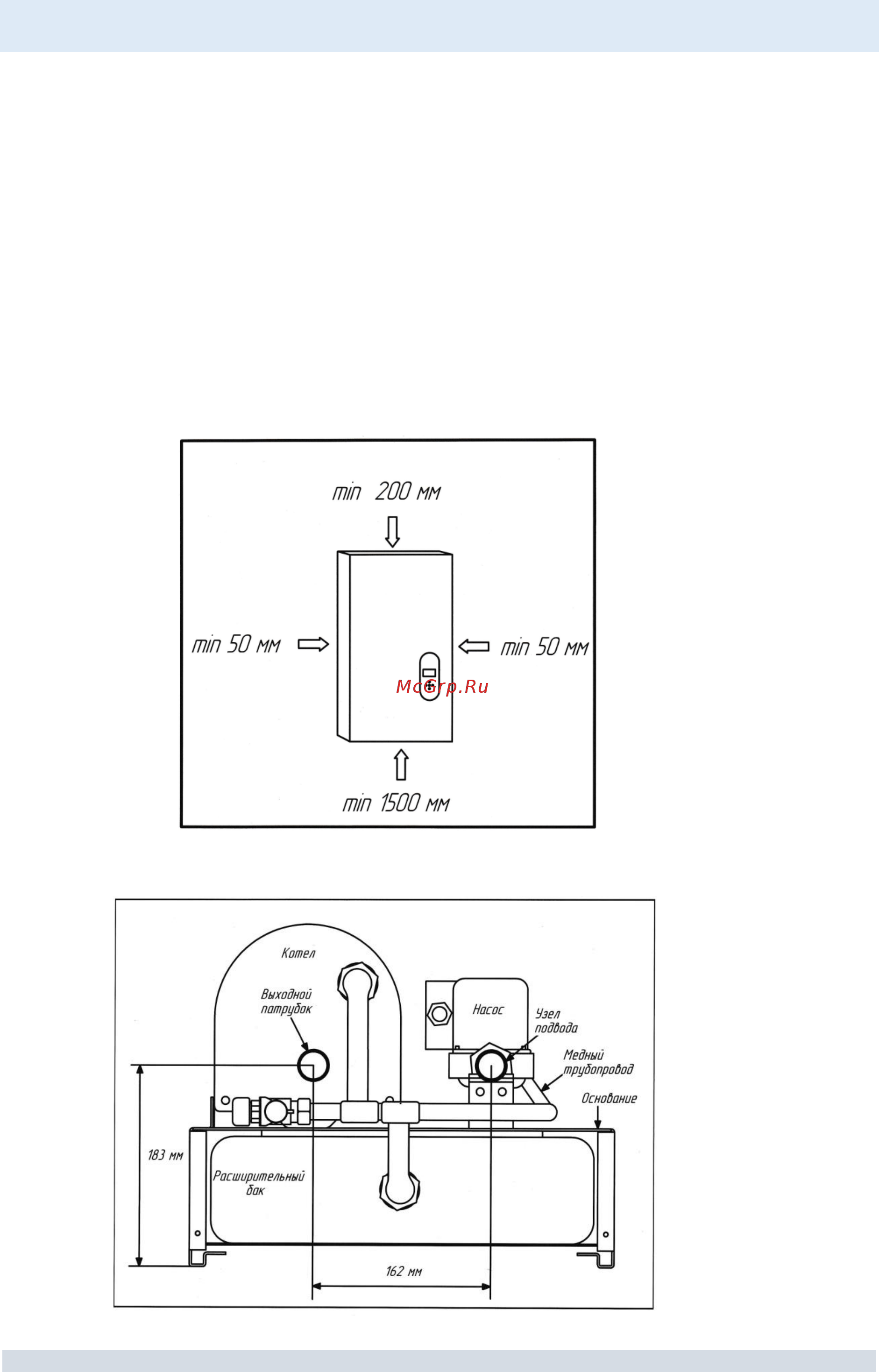

 минимальные расстояния от потолка, пола и стен указаны на рис.4.

11.2 Подключить котел к отопительной системе, оснащенной отсечными кранами

на «входе» и "выходе" в котел.

 Подсоединение к электрокотлу производится с помощью патрубков

определенного диаметра, c условным проходом DN ¾ ꞌꞌ.

 расстояние между патрубками" входа" и "выхода", также от стены до

патрубков указаны на рис. 5.

Рисунок 4

Рисунок 5
