Wacker Neuson М 1500 Инструкция по эксплуатации онлайн
Руководство оператора
Двигатель привода M1500, M2500
для модульного глубинного вибратора HMS
Тип M1500, M2500
Документ 5100013660
Издание 03.2016
Версия 03
Язык ru
Содержание
- Двигатель привода m1500 m2500 1
- Для модульного глубинного вибратора hms 1
- Руководство оператора 1
- Inhalt 3
- Безопасность 9 3
- Введение 6 3
- Допустимые комбинации 39 3
- Компоненты и элементы управления 21 3
- Монтаж hms 24 3
- Наклейки с указаниями по технике безопасности и указательные наклейки 19 3
- Обслуживание и эксплуатация 26 3
- Общие инструкции по технике безопасности для электроинструментов 17 3
- Предисловие 5 3
- Содержание 3
- Техническое обслуживание 30 3
- Транспортировка общая система hms 23 3
- Устранение неисправностей 38 3
- Устройство и функционирование 20 3
- Сертификат din en iso 9001 1 4
- Предисловие 5
- Введение 6
- Дополнительная информация 6
- Использование руководства 6
- Место хранения руководства 6
- Правила предотвращения несчастных случаев 6
- Целевая группа 6
- Введение 7
- Контактное лицо компании wacker neuson 7
- Объяснение символов 7
- Ограничение ответственности 7
- Введение 8
- Внесите данные имеющиеся на машине в следующую таблицу 8
- Данные на заводской табличке 8
- Маркировка машины 8
- На заводской табличке содержатся сведения которые однозначно идентифицируют данную машину эти данные требуются для заказа запчастей и при возникновении технических вопросов 8
- Безопасность 9
- Основы 9
- Безопасность 10
- Безопасность 11
- Квалификация обслуживающего персонала 11
- Безопасность 12
- Средства защиты 12
- Транспортировка 12
- Безопасность 13
- Эксплуатационная безопасность 13
- Безопасность 14
- Безопасность при эксплуатации ручных агрегатов 14
- Безопасность 15
- Безопасность при эксплуатации электроприборов 15
- Безопасность 16
- Безопасность при эксплуатации модульных глубинных вибраторов 16
- Техническое обслуживание 16
- Общие инструкции по технике безопасности для электроинструментов 17
- Общие инструкции по технике безопасности для 18
- Заменяйте наклейки в случае их утери или неразборчивые наклейки 19
- На вашем агрегате находятся наклейки содержащие важные указания и инструкции по технике безопасности 19
- Надписи на всех наклейках всегда должны быть разборчивыми 19
- Наклейки с указаниями по технике безопасности и указательные наклейки 19
- Номера артикула наклеек можно найти в каталоге запчастей 19
- Объем поставки 20
- Принцип действия 20
- Сфера применения 20
- Устройство и функционирование 20
- Цель использования 20
- В зависимости от условий использования вы можете комбинировать данные компоненты в различных исполнениях 21
- Информацию о комплектации hms можно найти в главе допустимые комбинации 21
- Компоненты hms 21
- Компоненты и элементы управления 21

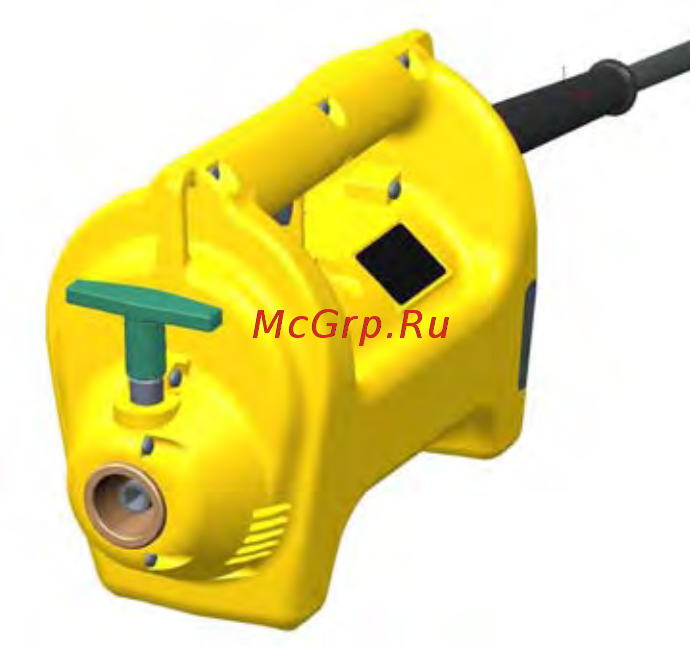

- Компоненты и элементы управления двигателя привода 21
- Отверстия для поступления и выхода воздуха 21
- При помощи т образной ручки открывается быстросъемное соединение тем самым обеспечивается быстрая замена и надежное соединение гибкого вала с двигателем привода 21
- Т образная ручка 21
- Т образная ручка для агрегатов разных типов окрашена в различные цвета см главу технические характеристики 21
- Через элемент воздушного фильтра воздушный поток поступает в корпус двигателя привода охлаждает электродвигатель и выходит обратно через воздухозаборник на рисунке воздушный поток отмечен стрелкой 21
- Hms состоит из следующих компонентов 22
- Компоненты вибробулавы опционально 22
- Компоненты гибкого вала опционально 22
- Компоненты и элементы управления 22
- Транспортировка общая система hms 23
- Монтаж hms 24
- Предварительный монтаж вибробулавы 24
- Монтаж hms 25
- Обслуживание и эксплуатация 26
- Перед вводом в эксплуатацию 26
- Ввод в эксплуатацию 27
- Обслуживание и эксплуатация 27
- Вывод из эксплуатации 28
- Обслуживание и эксплуатация 28
- Обслуживание и эксплуатация 29
- Осторожно опасность ожогов горячим соединительным элементом гибкого вала 29
- Прикасаться к соединительному элементу только в защитных перчатках 29
- Квалификация обслуживающего персонала 30
- План технического обслуживания 30
- Техническое обслуживание 30
- Двигатель привода 31
- Техническое обслуживание 31
- Очистка hms 32
- Работы по техническому обслуживанию 32
- Техническое обслуживание 32
- Двигатель привода 33
- Техническое обслуживание 33
- Гибкий вал 34
- Демонтаж сердечника гибкого вала 34
- Замена пластиковой втулки 34
- Не очищайте сердечник гибкого вала или защитный шланг растворителями 34
- Почистите резьбу соединительного элемента и гибкий вал металлической щеткой и чистящим средством 34
- Снимите стопорное кольцо при помощи отвертки 2 извлеките пластиковую втулку используя при необходимости съемник 3 вытрите опору подшипника чистой безворсовой тканью 4 вставьте новую пластиковую втулку 5 вставляйте стопорное кольцо искривлением внутрь пока все зубцы не зафиксируются в пазу 34
- Техническое обслуживание 34
- Удалите загрязнения в области соединительного элемента 2 зажмите гибкий вал в тисках используя призматические вставки 3 отвинтите соединительный элемент используя большой трубный или специальный ключ принадлежности 4 полностью извлеките сердечник гибкого вала из защитного шланга 5 вытрите сердечник гибкого вала чистой безворсовой тканью 34
- Указание 34
- Техническое обслуживание 35
- Вибробулава 36
- Если в каком то месте достигнут размер изнашиваемых элементов обратитесь для замены нижнего участка трубы к вашему контактному лицу в компании wacker neuson 36
- Замена масла в вибробулаве 36
- Максимальный износ происходит на конце вибробулавы 36
- Минимальный диаметр вибробулавы вибробулава h 36
- Минимальный раствор ключа четырехгранника вибробулава ha 36
- Проверка размеров изнашиваемых элементов вибробулавы 36
- Размеры изнашиваемых элементов 36
- Техническое обслуживание 36
- Техническое обслуживание 37
- В следующей таблице вы можете найти возможные неисправности их причины и способы устранения 38
- Устранение неисправностей 38
- Вы можете комбинировать данные компоненты в различных исполнениях в зависимости от условий использования 39
- Двигатель привода гибкий вал вибробулава 39
- Допустимые комбинации 39
- Используйте только допустимые комбинации компонентов 39
- Слишком большая вибробулава или слишком длинный гибкий вал оказывают чрезмерную нагрузку на двигатель привода возможен повышенный износ или повреждения компонентов 39
- Указание 39
- Допустимые комбинации 40
- Утилизация 41
- Утилизация отслуживших электрических и электронных приборов 41
- Принадлежности 42
- Двигатель привода 43
- Технические характеристики 43
- Вибробулава стандартная опционально 44
- Гибкий вал типа e опционально 44
- Гибкий вал типа s опционально 44
- Технические характеристики 44
- Вибробулава ha опционально 45
- Технические характеристики 45
- Технические характеристики 46
- Удлинитель 46
- Глоссарий 47
- Класс защиты 47
- Класс защиты согласно din en 61140 характеризует электрические машины с точки зрения мер безопасности для предотвращения поражения электрическим током имеется четыре класса защиты 47
- Степень защиты ip 47
- Степень защиты обозначается кодом ip согласно din en 60529 47
- Степень защиты согласно din en 60529 показывает пригодность электрических машин для определенных условий окружающей среды и защиту от угрозы 47
- 5100005142 5100010890 5100009717 48
- Директивы и нормы 48
- Мюнхен 10 3 016 48
- Настоящим заявляем что данный продукт отвечает соответствующим предписаниям и требованиям следующих директив и стандартов 48
- Перевод оригинального сертификата соответствия стандартам ес 48
- Продукт 48
- Продукт m1500 m2500 48
- Производитель 48
- Сертификат соответствия стандартам ес 48
- Уплотнение бетона 48
- Уполномоченный по технической документации 48
